Патент на изобретение №2254305
|
||||||||||||||||||||||||||
(54) КОМПЛЕКСНАЯ ДОБАВКА
(57) Реферат:
Изобретение относится к строительным материалам и может быть использовано в качестве водоудерживающей добавки к вяжущему – портландцементу, известковому или портландцементно-известковому, одновременно пластифицирующей бетонную или растворную смесь. Технический результат – обеспечение высокой водоудерживающей способности растворной и бетонной смеси при одновременно высокой её пластичности и удобоукладываемости. Комплексная добавка к вяжущему, включающая тонкомолотый порошок силиката кальция – CaO·SiO2 с удельной поверхностью Sуд.=200 м2/кг, дополнительно содержит фильтрат дрожжевого производства – плотность – 1,014 г/см3, рН – 6,5, содержание сухих веществ не менее 4 мас.%, при следующем весовом соотношении компонентов, мас.%: силикат кальция – CaO·SiO2 3-5; фильтрат дрожжевого производства 95-97. 1 табл.
Изобретение относится к строительным материалам и может быть использовано в качестве водоудерживающей добавки к вяжущему (портландцементу, известковому, портландцементно-известковому), одновременно пластифицирующей бетонную или растворную смесь. Известны водоудерживающие добавки в растворные и бетонные смеси, например микрокремнезем. Недостатком таких добавок является повышенное водоцементное отношение и низкая пластичность растворной смеси. Наиболее близким к изобретению по технической сущности и достигаемому результату является комплексная добавка, включающая суперпластификатор С-3 (ГОСТ 24211-91, ТУ6-36-020429-625) и микрокремнезем. Недостатком комплексной добавки является низкая пластичность растворной смеси при высокой водоудерживающей способности. Задачей данного изобретения является обеспечение высокой водоудерживающей способности растворной смеси при одновременно высокой пластичности и удобоукладываемости. Технический результат достигается тем, что комплексная добавка к вяжущему, включающая тонкомолотый порошок силиката кальция – CaO·SiO2 с удельной поверхностью Sуд.=200 м2/кг, дополнительно содержит фильтрат дрожжевого производства (плотность – 1,014 г/см3, рН – 6,5, содержание сухих веществ не менее 4 мас.%), при следующем весовом соотношении компонентов, мас.%:
Высокая водоудерживающая способность обеспечивается благодаря высокой удельной поверхности силиката кальция и органической цепочке фильтрата дрожжевого производства, при этом фильтрат дрожжевого производства как поверхностно-активное вещество обеспечивает высокую пластифицирующую способность растворной смеси. Пример конкретного выполнения Предлагаемую комплексную добавку вводят следующим образом. В растворную смесь вводится продукт, содержащий тонкомолотый порошок силиката кальция – CaO·SiO2 с удельной поверхностью Sуд.=200 м2/кг, и фильтрат дрожжевого производства (плотность – 1,014 г/см3, рН – 6,5, содержание сухих веществ не менее 4 мас.%), в соотношениях мас.%:

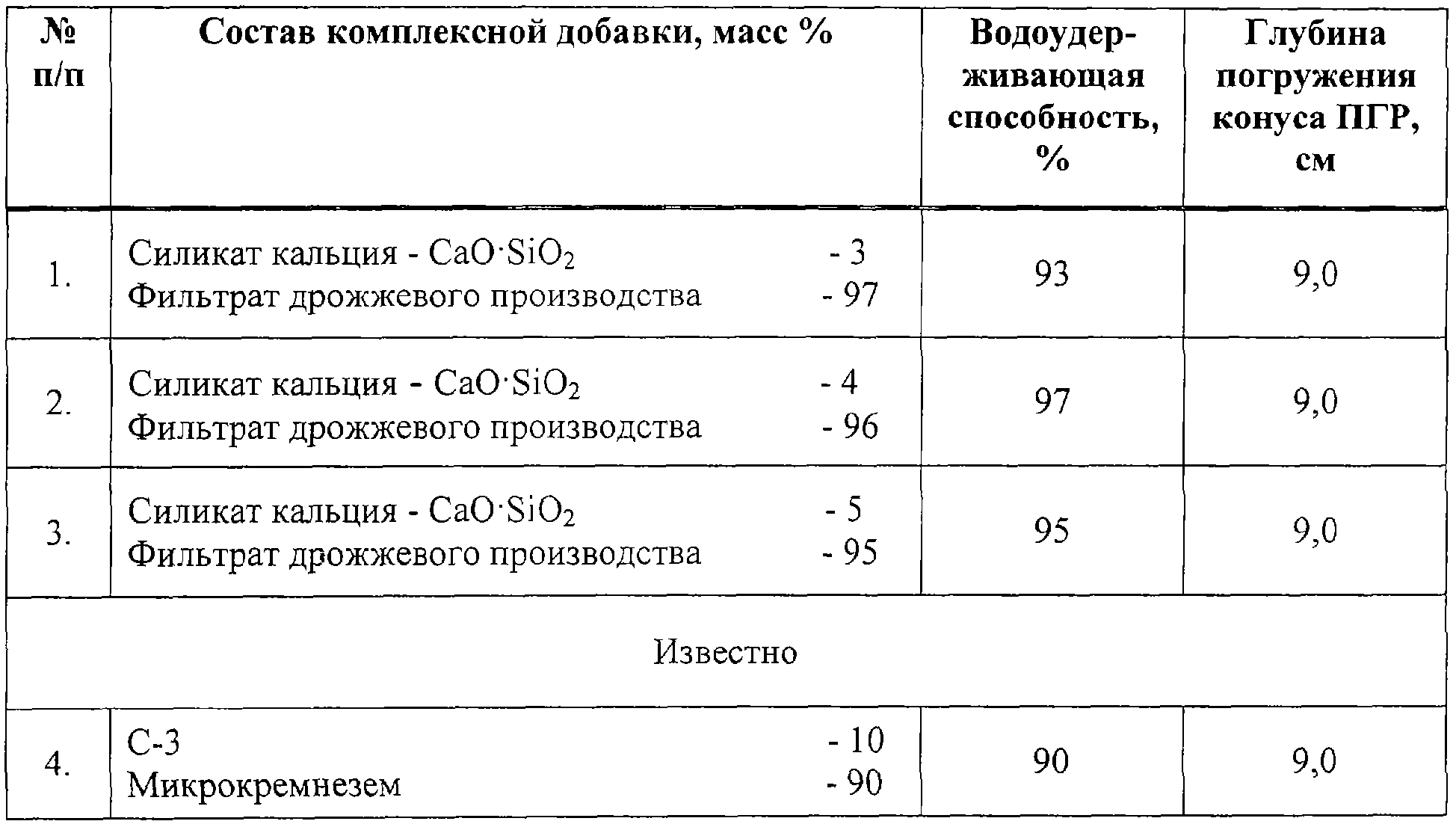

Ниже приведены результаты исследования предлагаемой комплексной добавки. К раствору состава:
добавляют предлагаемую добавку в количестве 5% от массы вяжущего и затворяют водой при глубине погружения конуса ПГР=9-9,5 см. Определение водоудерживающей способности проводилось в соответствии с ГОСТ 6246-82.
Формула изобретения
Комплексная добавка к вяжущему, включающая тонкомолотый порошок силиката кальция с удельной поверхностью Sуд.=200 м2/кг, отличающаяся тем, что она дополнительно содержит фильтрат дрожжевого производства – плотность – 1,014 г/см3, рН – 6,5, содержание сухих веществ не менее 4 мас.%, при следующем весовом соотношении компонентов, мас.%:
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 10.03.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
||||||||||||||||||||||||||
