Патент на изобретение №2254224
|
||||||||||||||||||||||||||
(54) РАБОЧЕЕ КОЛЕСО ТУРБИНЫ ДЛЯ МАШИН, РАБОТАЮЩИХ ДРОБЬЮ
(57) Реферат:
Изобретение может быть использовано для очистки потоком дроби отливок, поковок, проката и пр. Сущность изобретения заключается в том, что на торцевой поверхности одного из дисков выполнены шпоночные пазы, симметрично расположенные относительно оси вращения, в которые входят прямоугольные выступы ступицы, расположенные также на торцевой поверхности симметрично относительно оси вращения. Изобретение позволяет ускорить и облегчить монтаж и демонтаж рабочего колеса турбины. 1 ил.

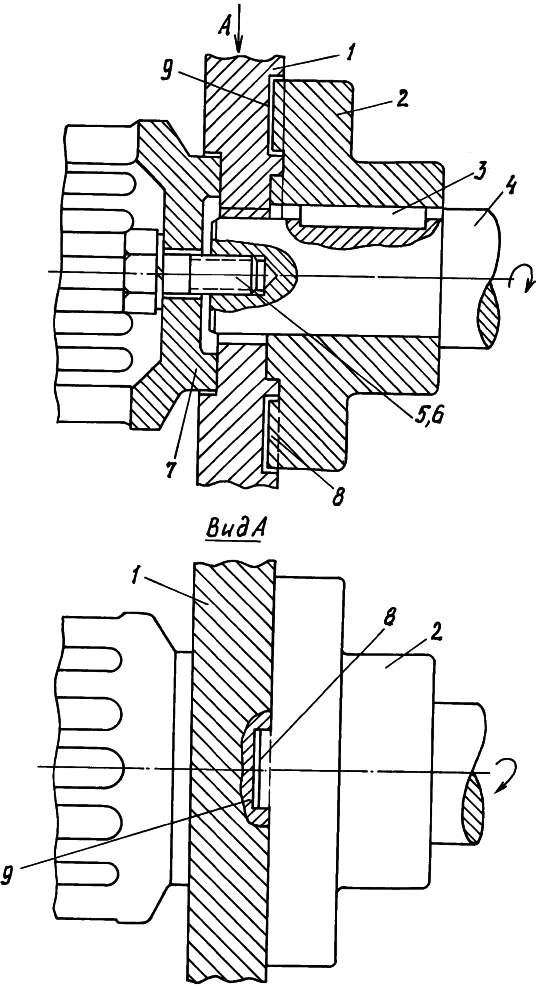

Изобретение относится к металлообработке, а именно к литейному и металлургическому производству для очистки потоком дроби отливок, поковок и проката. Известно рабочее колесо турбины фирмы “Wheelabrator” (см. “Литейные машины и оборудование в капиталистических странах”, Москва, 1963 г.), один из дисков которого насажен на ступицу и скреплен с ней винтами. Недостатком такого рабочего колеса турбины является то, что монтаж и демонтаж рабочего колеса турбины длителен и трудоемок. Задача, решаемая изобретением, – ускорение и облегчение монтажа и демонтажа рабочего колеса турбины, что сокращает подготовительное время монтажных и ремонтных работ дробеметного аппарата. Сущность изобретения заключается в том, что на торцевой поверхности одного из дисков рабочего колеса турбины, насаженного на ступицу, имеются шпоночные пазы, симметрично расположенные относительно оси вращения, в которые входят прямоугольные выступы ступицы, расположенные также на торцевой поверхности симметрично относительно оси вращения. Сущность изобретения поясняется чертежом. На чертеже изображен один из дисков рабочего колеса турбины в сборе с крыльчаткой и ступицей в разрезе и вид А. Рабочее колесо турбины для машин, работающих дробью, состоит из двух дисков, скрепленных пальцами, один из дисков 1 которого насажен на ступицу 2 вплотную друг к другу, а сама ступица 2 насажена на вал 4 со шпонкой 3. При этом прямоугольные выступы 8 ступицы 2 входят в шпоночные пазы 9 диска 1. Диск 1 и входящая в него крыльчатка 7 со ступицей 2 удерживаются от поперечного смещения с помощью болта 5 и шайбы 6, причем болт 5 с шайбой 6 вкручивается по оси в вал 4. Рабочее колесо турбины работает следующим образом: при вращении вала 4 начинает вращаться ступица 2 за счет усилия, которое передается на нее от шпонки 3. Одновременно ступица 2 за счет своих прямоугольных выступов 8, симметрично расположенных относительно оси вращения и входящих в шпоночные пазы 9, также симметрично расположенных относительно оси вращения, вращает диск 1 и установленную в него крыльчатку 7. Диск 1, насаженный на ступицу 2, и вставленная в него крыльчатка 7, жестко сжатые и скрепленные одним болтом 5 с шайбой 6 при работе дробеметного аппарата, вращаются как одно единое целое без вибрации, что с успехом показала эксплуатация опытного рабочего колеса турбины.
Формула изобретения
Рабочее колесо турбины для машин, работающих дробью, выполненное в виде двух дисков, один из которых насажен на ступицу и удерживается от поперечного смещения с помощью болта и шайбы, отличающееся тем, что на торцевой поверхности одного из дисков имеются шпоночные пазы, симметрично расположенные относительно оси вращения, в которые входят прямоугольные выступы ступицы, расположенные также на торцевой поверхности симметрично относительно оси вращения.
РИСУНКИ
PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Адрес для переписки:
Извещение опубликовано: 27.12.2008 БИ: 36/2008
|
||||||||||||||||||||||||||
