Патент на изобретение №2254158

(54) ИГРУШКА “МОТОЦИКЛ”

(57) Реферат:

Изобретение относится к балансирующим игрушкам. Игрушечный мотоцикл содержит корпус и колеса, при этом ширина и форма корпуса, ширина и форма колес и расположение центра тяжести соотносятся так, что расстояние от центра тяжести игрушки до опорной поверхности, на которой расположена игрушка, имеет минимально возможное значение только при строго вертикальном положении игрушки и непрерывно увеличивается при увеличении угла наклона игрушки последовательно от 0 до 180°. В игрушке обеспечивается возможность самостоятельно вернуться в исходное вертикальное положение независимо от угла наклона без использования дополнительного груза. 2 ил.

Изобретение относится к области производства игрушек и сувениров, а именно к движущимся моделям двухколесных транспортных средств.

Известно устройство по патенту US 4601674 (Koizumi Rikihachiro), 22.07.1986: Игрушечный мотоцикл, содержащий корпус, состоящий из легкой рамы и легкого накладного корпуса, выполняющего также роль обтекателя; маховика, работающего одновременно как двигатель и как балансировочное устройство и расположенного в более низкой позиции, чем центр тяжести игрушки; заднего колеса, соединенного с маховиком трансмиссией и систему выступающих за обводы корпуса конструкций, расположенных на корпусе и вилке переднего колеса, служащих для самовосстановления игрушки. Когда игрушка падает после столкновения с препятствием и скользит по земле, выступающие конструкции соприкасаются с землей, а низкий центр тяжести заставляет игрушку стремиться принять вертикальное положение.

Недостатком известного устройства является невозможность самостоятельно вставать на колесо и постоянно и стабильно удерживать это положение, как в состоянии покоя, так и в движении.

Наиболее близким аналогом заявляемого изобретения является известное устройство по патенту DE 849060 (Walter Ruttenstock), 08.07.1949: Самодвижущаяся уравновешенная игрушка-мотороллер, отличающаяся тем, что ведущее колесо имеет широкое поперечное сечение шины и, соответственно, большой радиус кривизны в поперечном сечении. Центр тяжести игрушки с помощью дополнительных грузов в нижней части корпуса и внутри полого ведущего колеса смещен ниже, чем центр радиуса кривизны поперечного сечения шины ведущего колеса. Это позволяет игрушке стоять и двигаться в вертикальном положении с опорой только на два колеса без вспомогательных опорных механизмов.

Недостатком известного устройства является неспособность самостоятельно вернуться в исходное вертикальное положение после того, как угол наклона превысит некоторое критическое значение.

В основу изобретения игрушка мотоцикл” положена задача создания игрушки, устойчиво сохраняющей вертикальное положение с опорой только на два колеса, как в состоянии покоя, так и в движении, а также способной самостоятельно возвращаться в исходное вертикальное состояние из любых положений.

Задача решается тем, что внешние обводы корпуса и широких бочкообразных колес, а также низкое расположение центра тяжести подобраны так, что расстояние от центра тяжести игрушки до опорной поверхности, на которой расположена игрушка, имеет минимальное значение только при строго вертикальном положении игрушки и непрерывно увеличивается при увеличении угла наклона от 0° до 180°.

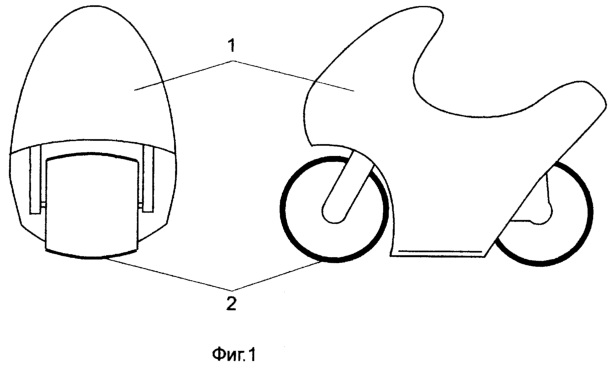

Сущность изобретения поясняется чертежом, где на Фиг.1 представлены фронтальная и боковая проекции игрушки, а на Фиг.2 графически представлен главный существенный признак изобретения, игрушка мотоцикл” содержит (Фиг.1) легкий широкий корпус (1) и широкие колеса (2), расположенные друг за другом и свободно вращающиеся на осях. Колеса выполнены в форме фигур вращения выпуклой кривой вокруг оси, совпадающей с осью колеса. Центр тяжести игрушки смещен вниз. Корпус и колеса имеют такую форму, что расстояние R (Фиг.2) от центра тяжести S до опорной поверхности имеет минимально возможное значение только при строго вертикальном положении игрушки. При увеличении угла наклона игрушки последовательно от 0 до 180°, расстояние R непрерывно увеличивается.

Способ смещения центра тяжести игрушки вниз может быть различным и не имеет существенного значения.

Игрушка работает так: ее толкают, она едет и не падает, а если и упадет при наезде на препятствие, то сама встает и едет дальше.

Формула изобретения

Игрушечный мотоцикл, содержащий корпус и колеса, отличающийся тем, что ширина и форма корпуса, ширина и форма колес и расположение центра тяжести соотносится так, что расстояние от центра тяжести игрушки до опорной поверхности, на которой расположена игрушка, имеет минимально возможное значение только при строго вертикальном положении игрушки и непрерывно увеличивается при увеличении угла наклона игрушки последовательно от 0° до 180°.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.10.2006

Извещение опубликовано: 20.09.2007 БИ: 26/2007
