Патент на изобретение №2253969

(54) ОБОРОТНАЯ РАМКА ПЧЕЛИНОГО УЛЬЯ

(57) Реферат:

Изобретение относится к пчеловодству. Оборотная рамка пчелиного улья содержит вертикальные и горизонтальные бруски. В торцах горизонтальных брусков выполнены отверстия, позволяющие переставлять из указанных отверстий одного горизонтального бруска в отверстия другого два дополнительно введенных съемных плечика, удерживающих рамку в фальцах улья. В оборотную рамку дополнительно введены съемные скрепы, объединяющие горизонтальные бруски оборотных рамок со съемными плечиками, установленных в одной плоскости одна на одну и образующих бескассетную оборотную сборку с указанными плечиками. Рядом устанавливают в одной плоскости две такие сборки и съемными скрепами объединяют прилегающие вертикальные бруски их рамок, образующих обширную бескассетную оборотную сборку с указанными плечиками. При необходимости эти сборки поворачивают вниз плечиками, которые переставляют в отверстия горизонтального бруска в рамке, занявшей верхнее положение, и помещают в улей. Изобретение позволяет облегчить эксплуатацию улья. 9 ил.

Изобретение относится к области пчеловодства и может найти применение в качестве элемента пчелиного улья.

Известна оборотная рамка пчелиного улья по авт.свид. СССР №993895 /опубл. 07.02.83/, содержащая узкие горизонтальные и широкие вертикальные бруски, для крепления вощины снабжена параллельными парами стоек, в одной из которых выполнены отверстия для прохода пчел.

При эксплуатации такие рамки объединяют в горизонтальный блок общей скобой, проволокой или бечевкой. Такой способ их объединения не технологичен и усложняет порамочный осмотр гнезда пчел.

От указанных недостатков свободна оборотная рамка пчелиного улья по Пузыреву Ф.В. Жилище для пчел /изд. Великие Луки, 1998, с.153-154/, содержащая вертикальные и горизонтальные бруски с натянутой в ней проволокой для крепления вощины.

Отсутствие плечиков лишает такую рамку автономной эксплуатации и вынуждает их объединять в одной плоскости в кассете, содержащей неотъемные плечики, препятствующие ее поворачиванию низом вверх при недостроенных сотах до нижних брусков рамок, а наличие кассеты усложняет конструкцию объединения таких рамок.

Предлагаемым изобретением решается задача автономной эксплуатации оборотной рамки пчелиного улья и объединения таких рамок в бескассетную оборотную сборку.

Для достижения указанного технического результата в оборотной рамке пчелиного улья, содержащей элементы крепления вощины, вертикальные и горизонтальные бруски, в торцах последних выполнены отверстия для перестановки из одного указанного бруска в другой дополнительно введенных съемных плечиков в съемных скрепов с возможностью последних объединять в одной плоскости бруски таких рамок, которые образуют бескассетную оборотную сборку, содержащую съемные плечики.

Отличительными признаками предлагаемой оборотной рамки пчелиного улья от указанной выше известной, наиболее близкой к ней, является наличие отверстий в торцах ее горизонтальных брусков, съемных плечиков, съемных скрепов и выполнение такой рамки с элементами крепления от указанных отверстий и плечиков с возможностью объединения в одной плоскости этих рамок в бескассетную оборотную сборку указанными скрепами.

Наличие этих признаков позволяет эксплуатировать оборотную рамку пчелиного улья автономно путем перестановки съемных плечиков из отверстий одного ее горизонтального бруска в отверстия другого и объединять съемными скрепами прикасающиеся бруски таких рамок, установленных в одной плоскости, в результате чего получать бескассетную оборотную сборку со съемными плечиками, что снимает много проблем с обслуживанием и построением ульев.

Предлагаемая оборотная рамка пчелиного улья иллюстрируется чертежами, представленными на фиг.1-9.

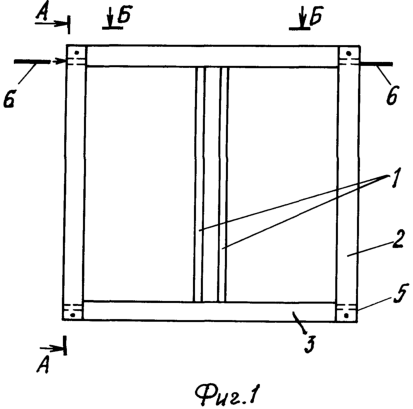

На фиг.1-3 показан общий вид оборотной рамки /в проекциях/. На фиг.4-5 – общий вид бескассетной оборотной сборки рамок /два варианта/. На фиг.6 – плечико съемное. На фиг.7 – вид А-А на фиг.6. На фиг.8 – скреп съемный, на фиг.9 – вид А-А на фиг.8.

Оборотная рамка пчелиного улья /фиг.1-3/ содержит стойки 1, вертикальные 2 и горизонтальные 3 бруски, в торцах последних выполнены отверстия 4 и 5 для перестановки из отверстий одного указанного бруска в отверстия другого съемных плечиков 6 /фиг.6-7/.

Бескассетная оборотная сборка рамок /фиг.4/ содержит две рамки /фиг.1-3/, установленные в одной плоскости одна на одну. Их прикасающиеся горизонтальные бруски 3 объединены съемными скрепами 7 /фиг.8-9/.

Бескассетная оборотная сборка рамок /фиг.5/ содержит две сборки рамок /фиг.4/, установленные рядом в одной плоскости. Их прикасающиеся вертикальные бруски 3 объединены съемными скрепами 7 /фиг.8-9/.

После сборки оборотной рамки пчелиного улья /фиг.1-3/ выполняют отверстия 4 и 5 в горизонтальных брусках 3. Затем эту рамку оснащают вощиной и устанавливают съемные плечики 6 в отверстия 4 верхнего бруска 3.

В случае недостроенного сота до нижнего бруска 3 рамку /фиг.1-3/ поворачивают вниз плечиками 6, которые переставляют в отверстия 5 горизонтального бруска 3, занявшего верхнее положение, и помещают в улей для достраивания сота пчелами.

В указанном выше случае сборку рамок /фиг.4/ поворачивают вниз плечиками 6, которые переставляют в отверстия 5 горизонтального бруска 3 в рамке, занявшей верхнее положение.

Аналогично поступают и со сборкой рамок /фиг.5/.

Формула изобретения

Оборотная рамка пчелиного улья, содержащая элементы крепления вощины, вертикальные и горизонтальные бруски, отличающаяся тем, что она снабжена съемными плечиками, установленными в отверстиях, выполненных в торцах горизонтальных брусков, и съемными скрепами, установленными с возможностью объединять бруски нескольких рамок, расположенных в одной плоскости для образования бескассетной оборотной сборки со съемными плечиками.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.05.2006

Извещение опубликовано: 10.06.2007 БИ: 16/2007
