Патент на изобретение №2253943

(54) СПОСОБ ПРЕОБРАЗОВАНИЯ КОДА СИСТЕМЫ ОСТАТОЧНЫХ КЛАССОВ В НАПРЯЖЕНИЕ

(57) Реферат:

Изобретение относится к области автоматики и вычислительной техники и может быть использовано при проектировании устройств преобразования цифрового кода в системе остаточных классов (СОК) в напряжение в блоках сопряжения разнотипных элементов вычислительных и информационно-измерительных систем. Техническим результатом является повышение производительности вычислительных и информационно-измерительных систем различного назначения, повышение быстродействия выполнения преобразования кода СОК в напряжение. Указанный результат достигается за счет формирования двух опорных гармонических колебаний u₀₁(t) и u₀₂(t), где t – время получения из опорного колебания u₀₁(t) гармонического колебания u₁(t), а из гармонического колебания u₀₂(t) – колебания u₂(t), и определения интеграла произведения этих колебаний: где T_u – интервал интегрирования. 2 ил.

Изобретение относится к области автоматики и вычислительной техники и может быть использовано при проектировании устройств преобразования цифрового кода в системе остаточных классов (СОК) в напряжение в блоках сопряжения разнотипных элементов вычислительных и информационно-измерительных систем.

Известен способ (аналог) преобразования кода СОК в напряжение [1, с.239-240], заключающийся в преобразовании кода числа в СОК в позиционную систему счисления (ПСС) и последующем формировании из полученного позиционного кода напряжения путем суммирования токов, прямо пропорциональных весам разрядов позиционного кода, на общем сопротивлении нагрузки [2, с.208-211].

Недостаток способа – низкое быстродействие, обусловленное необходимостью дополнительного преобразования кода СОК в ПСС.

Наиболее близким по технической сущности (прототипом к предлагаемому изобретению) является способ, базирующийся на известном [1, с.31; 3, с.35-39, с.77-78] способе получения позиционного кода числа А из его кода ( ₁, ₂,… , _N) в СОК:

где

[ ] – целая часть числа; m_i – совокупность взаимно простых целых положительных чисел;

_i – вес ортогонального базиса, получаемый из решения сравнения ( _iM_i)mod

r_A – ранг числа А, представляющий собой целое неотрицательное число, показывающее, во сколько раз диапазон СОК – М был превзойден при переходе от представления числа в СОК к его позиционному представлению.

Данный способ преобразования кода СОК в напряжение заключается [4, с.23-24] в вычислении по модулям m_i, произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i, этих разрядов – _i=( _i, _i)mod m_i, где m_i – основания СОК i=1,2,… N, суммировании на общем сопротивлении нагрузки токов, прямо пропорциональных значениям дроби _i/m_i, и вычитании из напряжения, полученного в результате прохождения суммы этих токов через сопротивление нагрузки, напряжения, прямо пропорционального рангу числа – r_A.

Недостаток прототипа – низкое быстродействие, так как при преобразовании кода СОК в напряжение необходимо рассчитывать ранг числа – r_A. Известные алгоритмы получения ранга числа [3, с.78-82; 4, с.23-24] требуют дополнительных затрат оборудования и выполняются только за N шагов, где N – число оснований в СОК.

Целью заявляемого способа является повышение производительности перспективных образцов вычислительных и информационно-измерительных систем различного назначения.

Технический результат выражается в повышении быстродействия выполнения преобразования кода СОК в напряжение.

Поставленная цель достигается тем, что в известном способе, включающем вычисление по модулям m_i, произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i, этих разрядов – _i=( _i, _i)mod m_i, где m_i – основания СОК; i=1,2,… N, дополнительно формируют два опорных гармонических колебания u₀₁(t)=Ucos( · t) и u₀₂(t)=Usin( · t), где U и – соответственно амплитуда и частота гармонического колебания; t – время, получают из опорного колебания u₀₁(t) гармоническое колебание u₁(t) путем L сдвигов фазы на

где j=1,2,… L; L – целая часть результата деления числа N на 2, а из гармонического колебания u₀₂(t) получают гармоническое колебание u₂(t) путем (N-L) сдвигов фазы на

где k=(L+1), (L+2),… N, и определяют интеграл произведения этих колебаний:

причем значение u_u при Т_u>(2… 3)T и 0 А<<М равно величине числа А, где Т_u – интервал интегрирования; Т – период гармонического колебания;

Сущность изобретения основывается на использовании свойства периодичности гармонической функции, аналогичного свойствам кольца классов вычетов по целочисленным модулям.

Поскольку в заявляемом способе отсутствует необходимость вычисления ранга числа, происходит повышение быстродействия преобразования кода СОК в напряжение.

Известно, что

где p=1,2,3,…

Пусть формируются два гармонических колебания u₀₁(t)=Ucos( t) и u₀₂(t)=Usin( t) с амплитудой U и частотой .

Если начальную фазу гармонического колебания u₀₁(t) сдвинуть L раз на величину

где L – целая часть результата деления числа N на 2; j=1,2,… L, а начальную фазу второго гармонического колебания u₀₂(t) сдвинуть (N-L) раз на величину

где k=(L+1), (L+2),… N, то после этих сдвигов данные гармонические колебания будут описываться соответствующими выражениями

Так как

а в свою очередь

то на основании (3) и (5) получим

Аналогично, с учетом выражения (4) получаем формулу

второе слагаемое в которой преобразуется к виду

Соответственно, на основании (4) и (7) получаем

Если гармонические колебания (6) и (8) перемножить и проинтегрировать, то приходим к следующему выражению:

где [3, с.36, формула (1.30)].

Здесь приближенное равенство в (9) вытекает из предположения, что при >>1 и Т_u (2… 3)T, где Т – период гармонических колебаний u₁(t) и u₂(t), интеграл от комбинационной составляющей произведения гармонических колебаний с суммарной частотой значительно меньше интеграла от комбинационной составляющей с разностной (нулевой) частотой.

Соответствующим выбором набора оснований СОК m_i всегда можно обеспечить то, чтобы величина А была во много раз меньше диапазона представления чисел в СОК – М, то есть 0 А<<М. Тогда (9) можно представить следующим приближенным соотношением:

из которого видно, что при

будет обеспечиваться приближенное равенство

Например, при

то есть аргумент sin( ) совпадает с его значением с точностью до четвертого знака.

С учетом изложенного, время формирования из кода СОК напряжения будет равна сумме времени задержки гармонических колебаний (3) и (4) в L устройствах сдвига фазы и времени интегрирования Т_u произведения колебаний u₁(t) и u₂(t), то есть t +Т_u.

Так как задержка гармонического колебания на интервал времени, равный длительности его периода, соответствует фазовому сдвигу на угол 2 , то время задержки при формировании любого из L фазовых сдвигов примем равным периоду частоты опорного гармонического колебания

Тогда L· T.

Как уже отмечено выше, Т_u (2… 3)T. Возьмем Т_u=3T. Следовательно, время получения напряжения из кода СОК равно

При выводе формулы (12) полагалось, что

Например, при частоте опорного гармонического колебания 100 ГГц и N=8 время t 7· 10^-11 с, что соизмеримо с предельно возможным временем переключения цифрового логического элемента [5, с.173], и, следовательно, существенно меньше времени расчета ранга числа r_A в арифметических устройствах на базе полупроводниковых логических элементов, необходимого для получения из кода СОК напряжения с использованием прототипа.

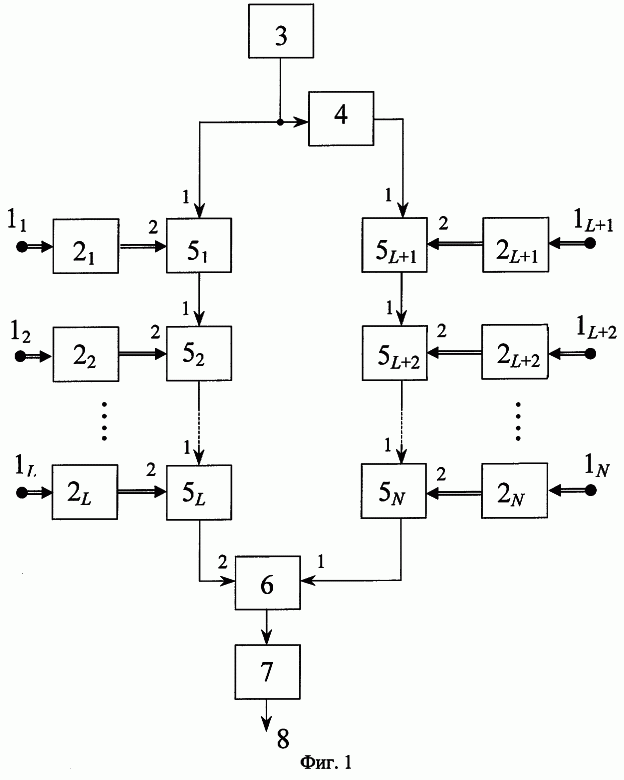

На фиг.1 приведена структурная схема устройства, реализующего предлагаемый способ преобразования кода СОК в напряжение, где 1₁-1_N – информационные входы устройства, 2₁-2_N – устройства отображения, 3 – генератор гармонического колебания, 4 – фазовращатель на угол 5₁-5_N – управляемые фазовращатели, 6 – аналоговый перемножитель, 7 – интегратор, 8 – выход устройства.

Информационные входы 1₁-1_N соединены со входами соответствующих устройств отображения 2₁-2_N, выходы которых соединены со вторыми входами соответствующих управляемых фазовращателей 5₁-5_N, при этом выход генератора гармонических колебаний 3 соединен непосредственно с первым входом управляемого фазовращателя 5_i и через фазовращатель на угол 4 – с первым входом управляемого фазовращателя 5_L+1, при этом выход управляемого фазовращателя 5_j соединен с первым входом управляемого фазовращателя 5_(j+1), где j=1,2,… L-1, а выход управляемого фазовращателя 5_k соединен с первым входом управляемого фазовращателя 5_(k+1), где k=(L+1),(L+2),… N-1, причем выход управляемого фазовращателя 5_N подключен к первому входу аналогового перемножителя 6, второй вход которого соединен с выходом управляемого фазовращателя 5_L, при этом выход аналогового перемножителя 6 соединен со входом интегратора 7, выход которого является выходом устройства 8.

Рассмотрим работу устройства. На N информационных входов 1₁-1_N устройства поступают унитарные коды _i соответствующих разрядов числа A в коде СОК, где i=1,2,… N. Так как веса ортогональных базисов _i – константы, то в устройствах отображения 2₁-2_L путем соответствующей перекоммутации входных шин данных относительно выходных осуществляется унарное преобразование _j ( _j, _j)mod m_j= _j, где j=1,2,… L, a в устройствах отображения 2_L+1-2_N – унарное преобразование _k (m_k– _k, _k)mod m_k=(m_k– _k)mod m_k, где k=(L+1),(L+2),… N.

В качестве примера устройств отображения 2₁-2_N на фиг.2 приведена схема устройства отображения, реализующего преобразование ( · 3)mod5.

Унитарные коды чисел _j и (m_k– _k)mod m_k поступают на вторые входы соответствующих управляемых фазовращателей 5_j и 5_k, где j=1,2,… L; k=(L+1),(L+2),… N. В этих управляемых фазовращателях устанавливаются соответствующие сдвиги фазы

и

После прохождения гармонических колебаний с выхода генератора 3 через соответствующие фазовращатели, на выходе управляемого фазовращателя 5_L устанавливается суммарный набег фаз

а на выходе управляемого фазовращателя 5_N – набег фаз

В результате перемножения в аналоговом перемножителе 6 гармонических колебаний с этими сдвигами фаз и последующего интегрирования в интеграторе 7, на выходе 8 устройства образуется напряжение, прямо пропорциональное

которое при и 0 A<

Пример. Пусть N=5; m₁=11; m₂=7; m₃=5; m₄=3; m₅=2; A=50; ₁=A mod m₁=6; ₂=1; ₃=0; ₄=2; ₅=0 (А=(6, 1, 0, 2, 0)); ₁=1; ₂=1; ₃=3; ₄=2; ₅=1.

После преобразования унитарных кодов чисел ₁, ₂, ₃, ₄ и ₅ в устройствах отображения 2₁-2₅, на вторые входы управляемых фазовращателей 5₁-5₅ соответственно поступают следующие значения унитарных кодов ( ₁, ₁)modm₁=6; ( ₂, ₂)modm₂=1; (m₃– ₃, ₃)modm₃=0; (m₄– ₄, ₄)modm₄=2 и (m₅– ₅, ₅)modm₅=0. В управляемых фазовращателях 5_j и 5_k, где j=1 и 2, а k=3,4 и 5, соответственно устанавливаются следующие сдвиги фазы: и ₅=0.

После прохождения гармонического колебания с выхода генератора 3 через соответствующие фазовращатели, на выходе управляемого фазовращателя 5₂ установится набег фазы, равный

а на выходе управляемого фазовращателя 5₅ установится набег фазы, равный

В результате перемножения в аналоговом перемножителе 6 гармонического колебания с выхода управляемого фазовращателя 5₂ –

u₁(t)=

с колебанием с выхода управляемого фазовращателя 5₅ –

u₂(t)=

и его интегрирования в интеграторе 7, на выходе 8 сформируется напряжение

При получаем

Так как в коде СОК возможно представление только целых чисел [3, с.12], то из приведенного примера видно, что однозначно может быть принято решение о значении числа А, равном 50.

Источники информации

1. Чернявский А.Ф. и др. Высокоскоростные методы и системы цифровой обработки информации. – Мн.: Белгосуниверситет, 1996. – 376 с.

2. Гитис Э.И., Пискунов Е.А. Аналого-цифровые преобразователи. – М.: Энергоиздат, 1981. – 360 с.

3. Акушский И.Я., Юдицкий Д.И. Машинная арифметика в остаточных классах. – М.: Сов. радио, 1968. – 440 с.

5. Акаев А.А., Майоров С.А. Оптические методы обработки информации. – М.: Высш. шк., 1988. – 237 с.

Формула изобретения

Способ преобразования кода системы остаточных классов (СОК) в напряжение, включающий вычисление по модулям m_i произведений разрядов _i кода числа А в СОК на веса ортогональных базисов _i этих разрядов – _i=( _{i i})mod m_i, где m_i – основания СОК; i=1,2,…N, отличающийся тем, что дополнительно формируют два опорных гармонических колебания u₀₁(t)=U· cos( · t) и u₀₂(t)=U· sin( · t), где U и – соответственно амплитуда и частота гармонического колебания; t – время, получают из опорного колебания u₀₁(t) гармоническое колебание u₁(t) путем L сдвигов фазы на где j=1,2,…L; L – целая часть результата деления числа N на 2, а из гармонического колебания u₀₂(t) получают гармоническое колебание u₂(t) путем (N-L) сдвигов фазы на где k=(L+1), (L+2),… N, и определяют интеграл произведения этих колебаний: причем значение u_u при T_u>(2…3)T и 0 А<<М равно величине числа А, где T_u – интервал интегрирования; T- период гармонического колебания;

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.12.2006

Извещение опубликовано: 20.02.2008 БИ: 05/2008
