(54) МОДУЛЬ УПРАВЛЕНИЯ ПОДВИЖНЫХ КОМПЛЕКСОВ ВООРУЖЕНИЯ

(57) Реферат:

Изобретение относится к военной технике, а более конкретно, к модулям управления подвижных комплексов вооружения. Сущность изобретения заключается в том, что спальное место модуля управления подвижных комплексов вооружения состоит из основания в виде короба, жестко установленного в модуле, и дивана, выполненного из основной и подушечной частей, закрепленных на основании с возможностью их откидывания и фиксации в откинутом положении. Основание разделено на ячейки с размерами, соответствующими укладываемому в них имуществу боевого расчета. Технический результат изобретения состоит в повышении боевой эффективности комплексов вооружения. 3 ил.

Изобретение относится к военной технике, а более конкретно, к модулям управления подвижных комплексов вооружения.

В образцах военной техники, предназначенных для действия боевого расчета в условиях длительного пребывания в них, должна предусматриваться возможность для отдыха, в том числе сна, в положении лежа. Кроме того, должны быть предусмотрены места для укладки пайков, запаса воды и табельного имущества.

Известна зенитная самоходная установка [1] с модулем управления, в котором, как видно из фиг.1, размещаются кресла для членов боевого расчета и аппаратура управления.

Недостатком данного модуля управления является то, что в нем не предусмотрено спальное место для отдыха членов боевого расчета, длительное время осуществляющих боевое дежурство. Отсутствие полноценного отдыха приводит к быстрой утомляемости, снижает работоспособность и внимательность боевого расчета, что отражается на качестве выполняемой работы. В итоге это снижает эффективность боевой работы комплекса в целом.

Задачей предлагаемого изобретения является повышение боевой эффективности комплексов вооружения за счет обеспечения полноценного отдыха членам боевого расчета.

Поставленная задача достигается тем, что в модуле управления, содержащем аппаратуру и кресла для боевого расчета, новым является то, что в модуле управления организовано спальное место, состоящее из жестко прикрепленного к полу модуля основания в виде короба, в котором размещается имущество боевого расчета, и дивана, шарнирно закрепленного на основании. Основание разделено на ячейки с размерами, соответствующими укладываемому имуществу и таре с пайками. Диван выполнен из двух частей: основной и подушечной, представляющих собой каркасы с пружинной сеткой, шарнирно закрепленные соответственно на продольной и поперечной стенках основания. Подушечная часть в вертикальном продольном сечении дивана имеет выпуклый криволинейный профиль, имитирующий подушку, а на пружинных сетках закреплены плиты из упругого материала, например пенополиуретана, толщиной 80…100 мм, помещенные в чехлы. В откинутом положении части дивана фиксируются специальным устройством.

Наличие ячеек в основании позволяет раздельно размещать вещмешки, скатки, емкости с водой, пайки и т.п., что обеспечивает удобство пользования и сокращает время на извлечение необходимого имущества. Применение упругого материала большой толщины, с размещением его на пружинной сетке, и исполнение подушечной части с выпуклым криволинейным профилем, имитирующим подушку, позволяют не включать в комплект постельных принадлежностей матрас и подушку и при этом обеспечить необходимые комфортные условия боевому расчету во время отдыха. Кроме того, указанная форма подушечной части увеличивает высоту ячейки в этой части, что дает возможность размещать в ней имущество с высотой, большей, чем под основной частью, например канистры или бутыли с водой.

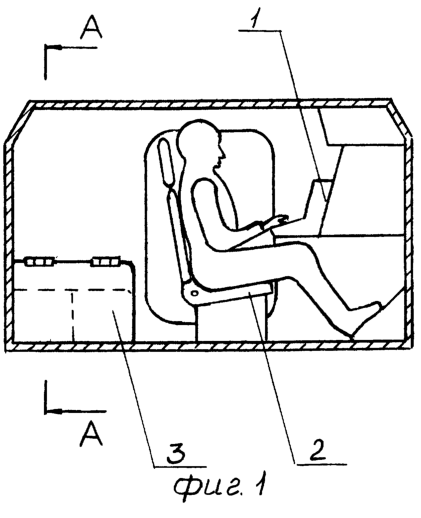

На фиг.1 схематично изображен модуль управления, на фиг.2 – сечение А-А спального места, на фиг.3 – сечение Б-Б с основной частью дивана в откинутом положении.

Модуль управления содержит аппаратуру 1, кресла 2 для боевого расчета и спальное место 3. Спальное место 3 состоит из основания 4 в виде короба, на продольной стенке которого с помощью шарнира 5 закреплена основная часть 6 дивана, а на поперечной стенке с помощью шарнира 7 закреплена подушечная часть 8 дивана. На каркасах 9 и 10 установлены подпружиненные сетки 11 и 12, к которым крепятся помещенные в чехлы плиты 13 и 14 из упругого материала. Пространство основания разделено с помощью перегородок на несколько ячеек различных размеров. Для укладки и извлечения имущества части дивана откидываются на шарнирах и удерживаются специальным устройством 15.

Источники информации

1. Патент RU №2205340 С2 от 27.05.2003 г.

Формула изобретения

Модуль управления подвижных комплексов вооружения, содержащий аппаратуру, кресла для боевого расчета и спальное место, отличающийся тем, что спальное место состоит из основания в виде короба, жестко установленного в модуле, и дивана, выполненного из основной и подушечной частей, закрепленных на основании с возможностью их откидывания и фиксации в откинутом положении, причем основание разделено на ячейки с размерами, соответствующими укладываемому в них имуществу боевого расчета.
