Патент на изобретение №2253816
|
||||||||||||||||||||||||||
(54) СТВОЛ ПОД ПАТРОН С РЕЗИНОВОЙ ПУЛЕЙ
(57) Реферат:
Изобретение относится к оружейной технике, а именно к стволам для оружия под патрон с резиновой пулей. Ствол содержит канал в форме лабиринта, выполненного при помощи стенки канала гофрированием. Изобретение исключает возможность стрельбы металлическими (жесткими) пулями. 1 з.п. ф-лы, 2 ил.
Изобретение относится к оружейной технике, а именно к стволам для оружия под патрон с резиновой пулей. Известен ствол в изделии ИЖ-17, изображенный в каталоге “Спортивно-охотничье оружие” V/O RAZNOEXPORT SSSR, MOSKVA, 1972 г. с.14, взятый в качестве прототипа. Ствол содержит канал, выполненный цилиндрическим. Данный ствол можно применять при стрельбе как металлическими пулями, так и резиновыми пулями, при стрельбе которыми данное изделие становится оружием травматического действия. Недостатком данного ствола в огнестрельном оружии является то, что оружие с данным стволом могут использовать ограниченный круг лиц, т.к. наряду со стрельбой резиновыми пулями оно может стрелять и металлическими. Такое оружие, как оружие травматического действия, не удовлетворяет криминалистическим требованиям МВД РФ. Требуется создать оружие травматического действия, которое могло бы производить стрельбу резиновыми (эластичными) пулями, но ни в коем случае не металлическими (жесткими). Указанная задача решена при помощи ствола, содержащего канал, выполненный в виде лабиринта, при этом лабиринт канала ствола выполнен в виде продольных гофр. Данное решение позволяет производить стрельбу только резиновой (эластичной) пулей, которая при создании давления, проходя через гофры лабиринта, деформируется и под действием этого давления набирает кинетическую энергию. При стрельбе металлическими (жесткими) пулями пуля утыкается в гофры лабиринта и пуля не набирает удельной кинетической энергии более 0,5 Дж/мм, что удовлетворяет криминалистическим требованиям МВД РФ. На фиг.1 показано продольное сечение ствола; на фиг.2 – разрез А-А фиг.1. Ствол 1 содержит канал 2 в форме лабиринта, выполненного при помощи стенки 3 канала 2 гофрированием. При стрельбе резиновыми пулями, под давлением пороховых газов пуля, проходя по лабиринту канала 2, ствола 1, касаясь гофр 4, расположенных на стенках 3, деформируется и под действием этого давления набирает кинетическую энергию.
Формула изобретения
1. Ствол под патрон с резиновой пулей, содержащий канал, отличающийся тем, что канал ствола выполнен в виде лабиринта. 2. Ствол по п.1, отличающийся тем, что лабиринт канала ствола выполнен в виде продольных гофр.

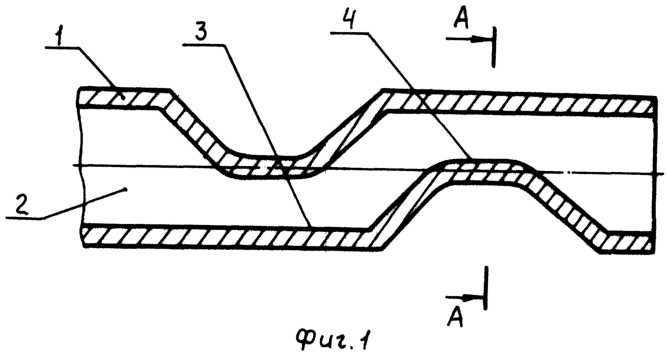

РИСУНКИ
|
||||||||||||||||||||||||||
