Патент на изобретение №2253808

(54) КОЛЛЕКТОР СОЛНЕЧНОЙ ЭНЕРГИИ

(57) Реферат:

Изобретение относится к гелиотехнике, а именно к установкам для преобразования солнечной энергии в тепловую, и может быть использовано для обеспечения объектов бытового и промышленного назначения горячей водой. Коллектор содержит внутреннюю стеклянную оболочку с прикрепленными к ней трубками для подвода и отвода жидкости и с нанесенным на ее наружную поверхность энергопоглощающим покрытием, помещенную во внешнюю оболочку, которая выполнена в виде плоского объема с полуцилиндрическими гранями по бокам. Внешняя оболочка снабжена симметрично расположенными продольными элементами, а внутренняя оболочка – разделительными стеклянными пластинами, которые выполнены в виде лабиринта. Внутренняя поверхность наружной оболочки выполнена зеркальной и с фронтальной стороны прозрачной для солнечных лучей, а с обратной – непрозрачной. Изобретение направлено на повышение КПД коллектора. 3 ил.

Изобретение относится к гелиотехнике, а именно к установкам для преобразования солнечной энергии в тепловую, и может быть использовано для обеспечения объектов бытового и промышленного назначения горячей водой.

Известны коллекторы солнечной энергии для нагрева жидкостей, в которых в качестве теплоизоляции используется вакуум (Харченко Н.В. Индивидуальные солнечные установки. М.: Энергоатомиздат, 1991, с.208).

Недостатками которых являются низкий КПД коллектора из-за неполного использования площади восприятия солнечной энергии.

Наиболее близким по технической сущности является коллектор солнечной энергии, содержащий внутреннюю стеклянную оболочку с установленными внутри нее трубками для подвода и отвода жидкости и с нанесенным на ее наружную поверхность энергопоглащающим покрытием, помещенную во внешнюю оболочку, выполненную в виде плоского объема с полуцилиндрическими гранями по бокам (пат. GВ №1575031, кл. F 24 J 3/02, за 1980 г.).

Недостатком данного коллектора является низкий КПД из-за невозможности использования всей площади солнечного коллектора.

Предлагаемым изобретением решается задача повышения КПД солнечного коллектора за счет использования всей площади солнечного коллектора.

Для достижения этого технического результата в коллекторе солнечной энергии, содержащем внутреннюю стеклянную оболочку с установленными внутри нее трубками для подвода и отвода жидкости и с нанесенным на ее наружную поверхность энергопоглощающим покрытием, помещенную во внешнюю оболочку, выполненную в виде плоского объема с полуцилиндрическими гранями по бокам, внешняя оболочка снабжена симметрично расположенными продольными диэлектрическими элементами, а внутренняя оболочка снабжена разделительными стеклянными пластинами, выполненными в виде лабиринта, причем внутренняя поверхность наружной оболочки выполнена зеркальной и с фронтальной стороны прозрачной для солнечных лучей, а с обратной – непрозрачной.

Снабжение внешней оболочки симметрично расположенными продольными диэлектрическими элементами, а внутренней оболочки – разделительными стеклянными пластинами, выполненными в виде лабиринта, а также выполнение внутренней поверхности наружной оболочки зеркальной, а фронтальной стороны ее прозрачной для солнечных лучей и обратной – непрозрачной позволяет использовать всю площадь солнечного коллектора, а следовательно, КПД коллектора увеличивается.

Предлагаемый коллектор солнечной энергии иллюстрируется чертежами, представленными на фиг.1-3.

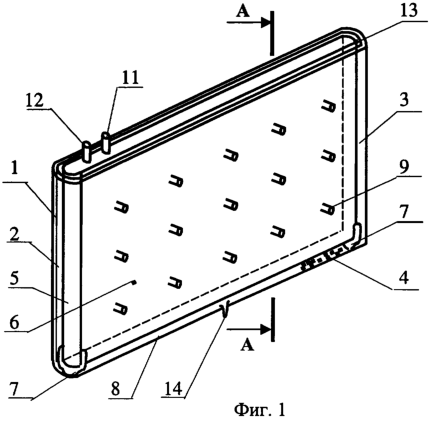

На фиг.1 показана изометрия общего вида коллектора солнечной энергии.

На фиг.2 – вид сбоку по А-А фиг.1.

На фиг.3 – вид спереди, такой линией показан путь движения жидкости.

Коллектор солнечной энергии (фиг.1) содержит внутреннюю стеклянную оболочку 5 с установленными внутри нее стеклянными трубками 11 и 12 для подвода и отвода жидкости соответственно и с нанесенным на ее наружную поверхность энергопоглощающим покрытием 6, например, из нитридной окиси титана и кремния, имеющим высокую степень поглощения (коэффициент поглощения не менее 0,9) и низкую степень ИК измерения – не более 0,05. Внутренняя оболочка 5 помещена во внешнюю оболочку 1, которая выполнена в виде плоского объема с полуцилиндрическими гранями по бокам. Внутренняя оболочка 5 опирается о днище внешней оболочки 1 посредством пружинных опор 7, выполненных из металла и пластика, для предотвращения нарушения герметичности из-за термического расширения внутренней оболочки 5. На дно внешней оболочки 1 помещен геттер 4 для поглощения проникающих через наружные стенки легких газов типа водород, дейтерий, гелий и др., а между оболочками 1 и 5 расположена промежуточная емкость 8, образованная между внешней и внутренней оболочками. Внешняя оболочка 1 снабжена симметрично расположенными продольными диэлектрическими элементами 9, фиксирующими расстояние между гранями и предотвращающими разрушение плоских стеклянных граней оболочек при откачке воздуха (герметичного объема) по всей площади. Диэлектрические элементы 9 крепятся к граням и выполнены из того материала, что и оболочка. Внутренняя оболочка 5 снабжена разделительными стеклянными пластинами 10, выполненными в виде лабиринта и служащими одновременно и для повышения прочности оболочки 5.

Внутренняя поверхность внешней оболочки 1 выполнена зеркальной, фронтальная сторона 3 которой прозрачна для солнечных лучей, а обратная сторона 2 непрозрачна. Внешняя оболочка 1 и внутренняя оболочка 5 соединены в верхней части коллектора перемычкой 13 (фиг.2) и штенгелем 14 для создания вакуума. Герметичный объем, образованный между оболочками 1 и 5 откачивается до вакуума не менее 10^-2 Па. В качестве рабочего тела кроме воды могут быть использованы другие жидкости и газы, а само рабочее тело может быть использовано как теплоноситель, передающий тепло другому телу, например, как в тепловой трубке (термосферы), так и для функционального нагрева (например, опреснительная установка).

Сборку коллектора осуществляют в следующей последовательности.

Полностью готовую внутреннюю оболочку 5 вставляют в готовую внешнюю оболочку 1 до упора в опору 7, после чего в месте стыковки двух оболочек 1 и 5 стеклянная перемычка 13 сплавляется, герметично соединяя оболочки. После чего через штенгель 14 создается вакуум, затем наконечник штенгеля запаивается и герметичное пространство между оболочками имеет вакуум не ниже 1-10^-2 Па.

Коллектор солнечной энергии работает следующим образом.

Рабочее тело подается через трубку 11 (фиг.3) во внутреннюю оболочку 5, солнечные лучи проходят сквозь стекло внешней оболочки 1 и поглощаются покрытием 6 внутренней оболочки 5, часть лучей, отражаясь от обратной стороны 2, также поглощается покрытием 6 внутренней оболочки 5. Рабочее тело, циркулируя по лабиринту 10, нагревается по мере прохождения внутри оболочки 5 и поступает к трубке 12. Стеклянные оболочки 5 изготавливаются из стекла натриево-кальциевого силикатного состава либо боросиликатного.

Таким образом, предлагаемый коллектор позволяет использовать всю его площадь и тем повысить КПД солнечного коллектора.

В настоящее время проводятся опытно-промышленные испытания предлагаемого коллектора.

Формула изобретения

Коллектор солнечной энергии, содержащий внутреннюю стеклянную оболочку с прикрепленными к ней трубками для подвода и отвода жидкости и с нанесенным на ее наружную поверхность энергопоглощающим покрытием, отличающийся тем, что он дополнительно снабжен внешней оболочкой, выполненной в виде плоского объема с полуцилиндрическими гранями по бокам и снабженной симметрично расположенными продольными элементами, в которую помещена внутренняя оболочка, при этом внутренняя оболочка снабжена разделительными стеклянными пластинами, выполненными в виде лабиринта, а внутренняя поверхность наружной оболочки выполнена зеркальной и с фронтальной стороны прозрачной для солнечных лучей, а с обратной – не прозрачной.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.09.2005

Извещение опубликовано: 27.01.2007 БИ: 03/2007
