Патент на изобретение №2253622
|
||||||||||||||||||||||||||
(54) СПОСОБ ВАКУУМНОЙ ДЕАЭРАЦИИ ВОДЫ
(57) Реферат:
Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Способ вакуумной деаэрации воды, по которому исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают водоструйным эжектором. Исходную воду перед подачей в вакуумный деаэратор последовательно направляют на водоструйный эжектор и охладитель выпара вакуумного деаэратора. Технический результат, достигаемый заявленным изобретением, заключается в повышении качества и надежности вакуумной деаэрации воды за счет поддержания оптимального режима работы водоструйного эжектора и охладителя выпара вакуумного деаэратора. 1 ил.
Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Известны аналоги – способы вакуумной деаэрации воды, по которым исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают водоструйным эжектором (см. а.с. № 1745987 SU, кл. F 01 К 17/20. 1992. БИ № 25). Этот аналог принят в качестве прототипа. К причинам, препятствующим достижению указанного ниже технического результата при использовании известного способа, принятого в качестве прототипа, относятся пониженные качество и надежность вакуумной деаэрации воды вследствие недостаточного расхода рабочей среды на водоструйный эжектор и недостаточного количества охлаждающей воды на охладитель выпара. Технический результат, достигаемый заявленным изобретением, заключается в повышении качества и надежности вакуумной деаэрации воды за счет поддержания режима работы водоструйного эжектора и охладителя выпара вакуумного деаэратора с достаточным расходом охлаждающей воды. Для достижения этого результата предложен способ вакуумной деаэрации воды, по которому исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают водоструйным эжектором. Особенность заключается в том, что исходную воду перед подачей в вакуумный деаэратор последовательно направляют на водоструйный эжектор и охладитель выпара вакуумного деаэратора. Новый способ вакуумной деаэрации воды позволяет повысить качество и надежность вакуумной деаэрации воды благодаря поддержанию достаточных расходов рабочих сред водоструйного эжектора и охладителя выпара вакуумного деаэратора. На чертеже представлена принципиальная схема вакуумной деаэрационной установки, поясняющая способ. Установка содержит вакуумный деаэратор 1 с подключенными к нему трубопроводами подвода исходной воды 2 и отвода выпара 3, последовательно включенные в трубопровод исходной воды охладитель выпара 4 вакуумного деаэратора и водоструйный эжектор 5, соединенные трубопроводом отвода выпара 3 с вакуумным деаэратором 1. Способ вакуумной деаэрации воды осуществляют следующим образом. Исходную воду подают в вакуумный деаэратор 1 по трубопроводу 2, образовавшийся в ходе деаэрации выпар удаляют по трубопроводу отвода выпара 3, охлаждают в охладителе выпара 4, а затем направляют в водоструйный эжектор 5. Исходную воду перед подачей в вакуумный деаэратор 1 последовательно подают на водоструйный эжектор 5 и охладитель выпара 4 вакуумного деаэратора, что обеспечивает достаточный расход охлаждающей воды для вакуумного насоса и охладителя выпара.
Формула изобретения
Способ вакуумной деаэрации воды, по которому исходную воду подают в вакуумный деаэратор, образовавшийся при деаэрации выпар удаляют по трубопроводу отвода выпара, охлаждают в охладителе выпара и отсасывают водоструйным эжектором, отличающийся тем, что исходную воду перед подачей в вакуумный деаэратор последовательно направляют на водоструйный эжектор и охладитель выпара вакуумного деаэратора.

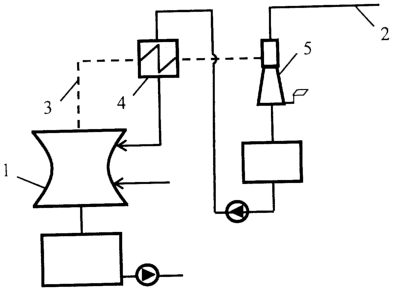

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.01.2006
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
||||||||||||||||||||||||||
