(54) ОЗОНАТОР

(57) Реферат:

Изобретение может быть использовано для обработки воздушных и водных сред. Озонатор содержит высоковольтный источник переменного напряжения и индуктор, выполненный в виде металлических и диэлектрических пластин. На диэлектрических пластинах индуктора с внешней стороны расположены лампы ультрафиолетового излучения. Предложенное изобретение позволяет повысить производительность озонатора. 1 ил., 1 табл.

Изобретение относится к производству озона и может быть использовано на промышленных и сельскохозяйственных предприятиях для обработки воздушных и водных сред.

Известен патент РФ №2103311, кл. С 01 В 13/11, 20.01.98, Бюл. №22, в котором генератор озона содержит электроды и диэлектрик пластинчатого типа, где для увеличения производительности индуктор помещен внутри цилиндрического корпуса, на котором размещена обмотка, подключенная к регулируемому источнику постоянного тока.

Наиболее близким к предлагаемому изобретению является изобретение (патент РФ №2132300, кл. С 01 В 13/11 27.06.99, Бюл. №18), содержащее высоковольтный источник переменного напряжения и индуктор, выполненный в виде металлических пластин, покрытых диэлектриком, и диэлектрических пластин, причем диэлектрические пластины со стороны разрядного промежутка имеют металлическое напыление, покрытое диэлектриком, при этом соотношение площадей металлического покрытия на диэлектрических пластинах и металлических пластин 1:1.

Озонатор, выбранный в качестве прототипа, имеет невысокую производительность.

Техническим решением задачи является повышение производительности.

Поставленная задача достигается тем, что в озонаторе, содержащем источник переменного напряжения и индуктор, выполненный в виде металлических пластин и диэлектрических пластин. На диэлектрических пластинах, с внешней стороны, расположены лампы ультрафиолетового излучения.

Новизна заявляемого предложения состоит в использовании ламп излучающих ультрафиолетовый спектр (например, типа ДРБ), расположенных на диэлектрических пластинах индуктора, что приводит к дополнительному образованию озона, повышается производительность озонатора.

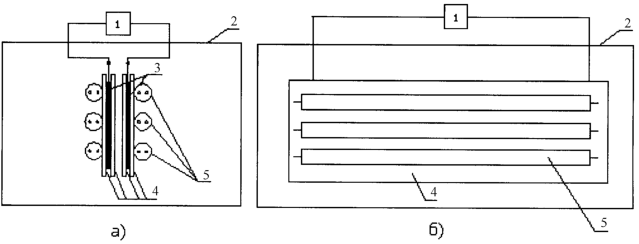

Сущность изобретения поясняется чертежом, где изображен общий вид устройства.

Озонатор содержит источник высокого переменного напряжения 1, непосредственно в блоке озонатора 2 содержатся металлические пластины 3 между диэлектрическими пластинами 4, на диэлектрических пластинах индуктора с внешней стороны расположены лампы ультрафиолетового излучения 5.

Предложенная конструкция работает следующим образом.

При включении источника высокого напряжения 1 на металлические пластины 3 подается высокое напряжение, в результате чего в разрядном промежутке происходит разряд, приводящий к образованию озона. В процессе работы лампа 5, помещенная в электрическое поле высокой напряженности, созданное индуктором, заставляет пары ртути, которые входят в состав этой лампы, выделять ультрафиолетовое излучение. Так как лампы ультрафиолетового излучения расположены непосредственно с внешней стороны диэлектрических пластин, где находится более полный потенциал электрического поля, данное обстоятельство приведет к более полному использованию энергии электрического поля, а также дополнительному насыщению озона в кислородной смеси. Проведенные испытания в Кубанском государственном аграрном университете показали, что производительность предложенного озонатора по сравнению с прототипом увеличилась на 8-10%. Сравнительные данные представлены в таблице.

Озонатор Концентрация озона (среднее значение) КПД
Прототип 12,41 г/м3 100%
Предложенный 13,56 г/м3 109,3%

Формула изобретения

Озонатор, содержащий высоковольтный источник переменного напряжения и индуктор, выполненный в виде металлических и диэлектрических пластин, отличающийся тем, что на диэлектрических пластинах индуктора с внешней стороны расположены лампы ультрафиолетового излучения.
