Патент на изобретение №2253577
|
||||||||||||||||||||||||||
(54) СМОТРОВОЙ ЛЮК
(57) Реферат:
Изобретение относится к транспортному машиностроению, в частности к смотровым люкам специальных транспортных средств. Сущность изобретения заключается в том, что в проеме люка установлено пуленепробиваемое стекло, закрепленное на корпусе через рамку и петли, с возможностью закрывания при помощи замкового устройства, открывания и фиксирования в нескольких положениях при помощи механизма открывания. Механизм открывания выполнен телескопическим, содержит звенья, соединяющие корпус с рамкой, и фиксирующее устройство, установленное во внутреннем звене механизма открывания и содержащее две кнопки, установленные в отверстия, выполненные соосно в боковой стенке внутреннего звена, и пружину, установленную между кнопками. В боковой стенке наружного звена механизма открывания выполнены группы отверстий соосно с отверстиями боковой стенки внутреннего звена. Количество групп отверстий соответствует количеству фиксированных положений пуленепробиваемого стекла. Технический результат изобретения состоит в улучшении эксплуатационных и технических характеристик устройства. 3 ил.
Изобретение относится к транспортному машиностроению, в частности к смотровым люкам специальных транспортных средств. Известен смотровой люк, выполненный в корпусе транспортного средства и содержащий стекло, закрепленное в проеме люка, броневую крышку, закрывающую люк снаружи машины и установленную на корпусе машины через петли с возможностью открывания изнутри машины, механизм открывания броневой крышки с замковым устройством. При движении по-боевому стекло закрыто броневой крышкой, наблюдение осуществляется через перископические приборы наблюдения. При движении по-походному броневая крышка открыта, наблюдение осуществляется через стекло [1]. Недостатком конструкции является отсутствие возможности применить данное решение на специальных транспортных средствах, в которых не предусматривается установка перископических приборов наблюдения и требуется вентиляция обитаемого отделения через смотровые люки, т.к.: – невозможно наблюдать за местностью при закрытой броневой крышке, а при открытой броневой крышке нет достаточного обзора и отсутствует защищенность экипажа; – невозможно открыть стекло для обеспечения вентиляции обитаемого отделения; – большая рабочая зона рукоятки с замковым устройством делает неудобным размещение рукоятки в обитаемом отделении. Технический результат, достигаемый заявляемым решением, заключается в устранении указанных недостатков. Указанный результат достигается тем, что в проеме люка вместо стекла и броневой крышки установлено пуленепробиваемое стекло, закрепленное на корпусе транспортного средства через рамку и петли, с возможностью закрывания при помощи замкового устройства, открывания и фиксирования в нескольких положениях при помощи механизма открывания, который выполнен телескопическим, содержит звенья, соединяющие корпус с рамкой, и фиксирующее устройство, установленное во внутреннем звене механизма открывания и содержащее две кнопки, установленные в отверстия, выполненные соосно в боковой стенке внутреннего звена, и пружину, установленную между кнопками, при этом в боковой стенке наружного звена механизма открывания выполнены группы отверстий соосно с отверстиями боковой стенки внутреннего звена, а количество групп отверстий соответствует количеству фиксированных положений пуленепробиваемого стекла. Заявляемое техническое решение иллюстрируется чертежами, где Фиг.1 – общий вид смотрового люка изнутри транспортного средства; Фиг.2 – смотровой люк в закрытом положении; Фиг.3 – смотровой люк в открытом положении. Смотровой люк размещается на корпусе 1 транспортного средства и содержит пуленепробиваемое стекло 2, закрывающее смотровой люк и закрепленное на корпусе 1 через рамку 3 с рукояткой 4, петли 5, уплотнитель 6, с возможностью закрывания при помощи замкового устройства 7, обеспечивающего герметичность смотрового люка при закрытом стекле 2 за счет упругой деформации уплотнителя 6, и открывания изнутри транспортного средства и фиксирования в положениях I и II при помощи механизма открывания 8, который выполнен телескопическим, содержит звенья 9 и 10, соединяющих корпус 1 с рамкой 3, и фиксирующее устройство, установленное во внутреннем звене 9 механизма открывания и содержащее две кнопки 11, установленные в отверстия Г, выполненные соосно в стенке звена 9, и пружину 12, установленную между кнопками, при этом в стенке звена 10 выполнены группы отверстий Д соосно с отверстиями Г звена 9. Для открывания смотрового люка нажимают на рукоятку 13, закрепленную неподвижно на защелке 14 замкового устройства 7, и перемещают от себя стекло 2 за рукоятку 4, при выводе рамки 3 из зацепления с защелкой 14 отпускают рукоятку 13, под действием пружины 15 защелка 14 занимает первоначальное положение, при дальнейшем перемещении стекла 2 звено 9 выдвигается из звена 10 до установки отверстий Г звена 9 напротив отверстий Д звена 10, одновременно кнопки 11 под действием пружины 12 встанут в отверстия Д – звено 9 зафиксируется в звене 10, а стекло 2 займет положение I. Для перевода стекла 2 из положения I в положение II нажимают одновременно на кнопки 11 и перемещают стекло 2 в положение II, при этом кнопки 11 выходят из зацепления с отверстиями Д, звено 9 выдвигается из звена 10 до установки отверстий Г напротив следующей группы отверстий Д, соответствующих положению II стекла 2. Для закрывания смотрового люка производят действия в обратной последовательности, при этом происходит автоматическое срабатывание защелки 14. Предлагаемое техническое решение предполагается использовать в специальных транспортных средствах выпускаемых ОАО “ГАЗ”. Источник информации 1. “Бронетранспортер БТР-80”. Техническое описание (стр.40), издание пятое – ближайший аналог.
Формула изобретения
Смотровой люк, выполненный в корпусе транспортного средства и содержащий стекло, закрепленное в проеме люка, броневую крышку, закрывающую люк снаружи машины и установленную на корпусе машины через петли с возможностью открывания изнутри машины, механизм открывания броневой крышки с замковым устройством, отличающийся тем, что в проеме люка установлено пуленепробиваемое стекло, закрепленное на корпусе транспортного средства через рамку и петли, с возможностью закрывания при помощи замкового устройства, открывания и фиксирования в нескольких положениях при помощи механизма открывания, который выполнен телескопическим, содержит звенья, соединяющие корпус с рамкой, и фиксирующее устройство, установленное во внутреннем звене механизма открывания и содержащее две кнопки, установленные в отверстия, выполненные соосно в боковой стенке внутреннего звена, и пружину, установленную между кнопками, при этом в боковой стенке наружного звена механизма открывания выполнены группы отверстий соосно с отверстиями боковой стенки внутреннего звена, а количество групп отверстий соответствует количеству фиксированных положений пуленепробиваемого стекла.

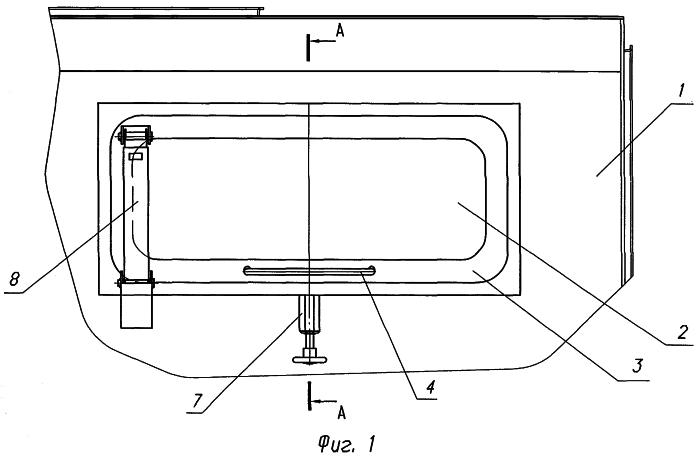

РИСУНКИ
|
||||||||||||||||||||||||||
