Патент на изобретение №2253361
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ГОЛОВЫ ПРИ ФОТОМЕТРИИ
(57) Реферат:
Изобретение относится к области медицины и может быть использовано в ортодонтии, травматологии, челюстно-лицевом протезировании. Устройство для фиксации головы при фотометрии включает опорную стойку с опорой, на которой закреплен фиксатор уха. Опора состоит из верхней и нижней частей, расположенных параллельно друг другу, имеющих Т-образную форму и соединенных с возможностью поворота на 90 градусов. На нижней части опоры закреплены фиксатор уха, фиксатор носа и фиксатор затылка с возможностью перемещения вверх-вниз и вперед-назад. На верхней части опоры, фиксирующейся на опорной стойке, установлены миллиметровые линейки, соединенные в виде буквы П. Технический результат – повышение надежности фиксации головы пациента и точности измерения. 2 ил.

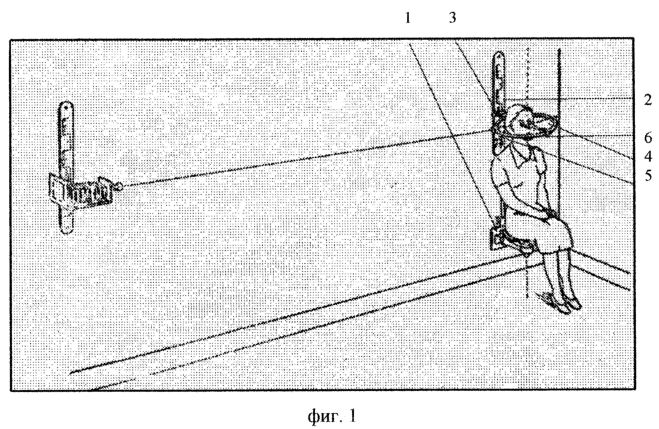

Изобретение относится к области медицины и может быть использовано в ортодонтии, травматологии, челюстно-лицевом протезировании. Известно устройство для фиксации головы при фотометрии (фиг.1), включающее опорную стойку 1 с установленной на ней миллиметровой линейкой 2 и круглой опорой 3 для фиксаторов уха 4 и 5, входящих в наружный слуховой проход, и пластину 6 с прорезью для носа, являющуюся ориентиром для соблюдения Франкфуртской горизонтали (FH) и упирающуюся в нижний край глазницы (Ортодонтия, травматология, челюстное и лицевое протезирование: Атлас. Ч.II. / Под ред. проф. В.Ю.Курляндского. – М., 1970, с.69-70). Недостатком данного устройства является наличие круглой опоры 3, которая при проведении фотографирования проявляется на пленке и не позволяет провести измерения скрытых ею необходимых для исследования точек лица. Кроме того, возможность фиксации головы только в горизонтальной направлении не обеспечивает идентичности даже двух следующих друг за другом кадров. Миллиметровая линейка, расположенная в вертикальной плоскости, при измерениях на цифровом изображении дает искажения. Задачей изобретения является повышение надежности фиксации головы пациента и точности измерений. Это достигается за счет того, что опора состоит из верхней и нижней частей, расположенных параллельно друг другу, имеющих Т-образную форму и соединенных с возможностью поворота на 90 градусов, при этом на ее нижней части закреплены фиксатор уха, фиксатор носа и фиксатор затылка с возможностью перемещения вверх-вниз и вперед-назад; а на верхней части, фиксирующейся на опорной стойке, установлены миллиметровые линейки, соединенные в виде буквы П. Опора, состоящая из двух частей: верхней и нижней, расположенных параллельно друг другу и выполненных с возможностью поворота на 90 градусов, позволяет проводить фотографирование пациента в профиль и в фас, не снимая опоры; а Т-образная форма частей опоры наиболее удобна для фиксации находящихся на ней элементов – они не проявляются на изображении. Наличие фиксаторов уха, носа и затылка обеспечивают надежную фиксацию головы пациента в вертикальном и горизонтальном направлениях, а возможность перемещения их вверх-вниз и вперед-назад позволяет учитывать при этом различные размеры головы; а миллиметровые линейки, выполненные в виде буквы П, позволяют избежать возникновения погрешностей при измерениях на цифровых изображениях. Устройство для фиксации головы при фотометрии (фиг.2), содержащее опорную стойку 1, опору 3, фиксатор уха 4, фиксатор носа 5 и фиксатор затылка 6, миллиметровые линейки 2, выполненные в виде буквы П. Опора имеет верхнюю часть 7 и нижнюю 8, расположенные параллельно друг другу; каждая из которых имеет Т-образную форму. Части 7 и 8 опоры 3 соединены с возможностью поворота на 90 градусов. На нижней части 8 опоры 3 закреплены фиксатор уха 4, фиксатор носа 5 и фиксатор затылка 6, которые могут перемещаться вперед-назад и вверх-вниз. Верхняя часть 7 опоры 3 с миллиметровыми линейками 2 закреплена на опорной стойке 1. Устройство работает следующим образом: верхнюю часть 7 опоры 3 с миллиметровой линейкой 2 закрепляют на опорной стойке 1; фиксатор уха 4 устанавливают на нижней части 8 опоры 3 и фиксируют в наружном слуховом проходе пациента, фиксатор носа 5 накладывают на носолобный шов и фиксатор затылка 6 – под точку опистокранион в соответствии с размерами головы пациента, после чего производят фотографирование в профиль и в фас.
Формула изобретения
Устройство для фиксации головы при фотометрии, включающее опорную стойку с опорой, на которой закреплен фиксатор уха, отличающееся тем, что опора состоит из верхней и нижней частей, расположенных параллельно друг другу, имеющих Т-образную форму и соединенных с возможностью поворота на 90°, при этом на ее нижней части закреплены фиксатор уха, фиксатор носа и фиксатор затылка с возможностью перемещения вверх-вниз и вперед-назад, а на верхней части, фиксирующейся на опорной стойке, установлены миллиметровые линейки, соединенные в виде буквы П.
РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.01.2006
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
