Патент на изобретение №2253360
|
||||||||||||||||||||||||||
(54) СПОСОБ МОНИТОРИНГА ОТЕКА БИОЛОГИЧЕСКОЙ ТКАНИ
(57) Реферат:
Изобретение относится к медицине и предназначено для мониторинга степени отека биологических тканей полых органов. Проводят измерение удельного электрического сопротивления биологической ткани электродным устройством и определение степени отека по характеру изменения величины удельного сопротивления. Перед измерением в биологической ткани формируют канал, в котором размещают и фиксируют электродное устройство. Формирование канала осуществляют созданием складки стенки органа и закреплением ее краев. Электродное устройство содержит жгут из четырех гибких токопроводов, каждый из которых соединен последовательно с расположенными на жгуте четырьмя кольцевыми электродами, выполненными из биологически инертного материала. Внешние являются токовыми, а внутренние – измерительными. Расстояние между токовыми электродами в 2-4 раза превышает глубину исследования, а расстояние между измерительными электродами – не более 1/3 расстояния между токовыми. Способ позволяет повысить эффективность мониторинга степени отека биологических тканей полых органов. 1 з.п. ф-лы, 3 ил.
Изобретение относится к медицине, ветеринарии и биологии и может быть использовано для изучения течения воспалительного процесса. Известно, что от степени насыщенности водой (отека) биологической ткани зависит ее удельное электрическое сопротивление. Таким образом, измеряя удельное электрическое сопротивление, можно судить о степени отека биологической ткани. Известен способ мониторинга воспалительного процесса, заключающийся в пропускании электрического тока через образец биологической жидкости, измерении изменений межэлектродного потенциала, регистрации работы, затрачиваемой на электрохимические реакции в образце (Патент РФ №2033606, МПК G 01 N 33/48). Недостатком данного способа является невозможность непрерывного наблюдения за состоянием биологической ткани. Кроме того, способ не позволяет определять степень отека глубоколежащих биологических тканей и внутренних органов. Известен способ определения распространенности перитонита (Патент РФ №2006034, МПК G 01 N 33/483), в соответствии с которым измеряют удельную электропроводность париетальной брюшины путем прикладывания к органу четырехэлектродного щупа, пропускают через крайние электроды ток и измеряют падение напряжения между средними электродами. Однако способ не позволяет проводить непрерывное наблюдение состояния биологических тканей. Наиболее близким по технической сущности к предлагаемому изобретению является способ мониторинга удельного сопротивления биологических тканей и устройство для его осуществления (Патент РФ №2056791, МПК А 61 В 5/05, А 61 Н 39/02), в соответствии с которым измерения удельного электрического сопротивления осуществляют матричной электродной головкой, содержащей n-электродов, на токовые электроды которой с источника тока, стабильного и программируемого, подается ток, а информацию снимают с потенциальных электродов, причем измерения выполняют, последовательно переключая направление тока между электродами. К недостаткам этого способа следует отнести необходимость использования дополнительного приспособления для прижима матричной электродной головки к исследуемой биологической ткани, невозможность проведения мониторинга удельного электрического сопротивления внутренних органов в глубине массива тканей. Задачей изобретения является мониторинг степени отека глубоколежащих биологических тканей и внутренних органов. Поставленная задача решается тем, что в способе мониторинга степени отека биологических тканей, включающем измерение удельного электрического сопротивления биологической ткани электродным устройством, и определение степени отека по характеру изменения величины удельного сопротивления, согласно изобретению, перед измерением в биологической ткани формируют канал, в котором размещают и фиксируют электродное устройство. Кроме того, для измерения степени отека биологических тканей полых органов формирование канала осуществляют созданием складки стенки органа и закреплением ее краев. Изобретение поясняется чертежами, где на фиг.1, 2 изображены варианты размещения электродного устройства в сформированном канале, а на фиг.3 – общий вид электродного устройства. Позициями на чертежах обозначены: 1 – массив тканей 2 – канал 3 – электродное устройство 4 – узловой шов 5 – стенка полого органа 6 – складка 7 – жгут токопроводов 8, 11 – токовые электроды 9, 10 – измерительные электроды Способ осуществляется следующим образом (фиг.1): в паренхиматозном органе или массиве тканей 1 формируется канал 2, в который погружается электродное устройство 3 для мониторинга удельного электрического сопротивления. Для предотвращения выпадения электродного устройства, его фиксируют узловым швом 4. В случае измерения удельного электрического сопротивления полых органов (фиг.2) в стенке последних формируют складку 6, в которую погружают электродное устройство. Складку фиксируют узловыми швами, чем одновременно достигается и фиксация последнего. Для реализации способа может быть использовано электродное устройство для мониторинга (фиг.3), представляющее собой жгут 7 из четырех гибких токопроводов, каждый из которых соединен с последовательно расположенными на жгуте кольцевыми электродами 8-11, выполненными из биологически инертного материала. Форма электродов обеспечивает их равномерный контакт с исследуемой биологической тканью. Внешние электроды 8, 11 – токовые, внутренние 9, 10 – измерительные, равноудалены от токовых. Расстояние между токовыми электродами, как правило, в 2-4 раза превышает предполагаемую глубину исследования, а расстояние между измерительными электродами – не более 1/3 расстояния между токовыми. Измерения проводят следующим образом. На электроды 8 и 11 подают постоянный электрический ток силой I. С электродов 9 и 10 снимают разность потенциалов где
I – сила тока на электродах 9 и 10, k – коэффициент установки, рассчитываемый по формуле: где L89 – расстояние между электродами 8 и 9, L810 – расстояние между электродами 8 и 10, L910 – расстояние между электродами 9 и 10. Положительный эффект предлагаемого способа состоит в возможности проводить мониторинг степени отека биологических тканей, в том числе, расположенных в труднодоступных участках. Способ упрощает процедуру крепления электродного устройства и позволяет надежно его фиксировать.
Формула изобретения
1. Способ мониторинга степени отека биологических тканей полых органов, включающий измерение удельного электрического сопротивления биологической ткани электродным устройством и определение степени отека по характеру изменения величины удельного сопротивления, отличающийся тем, что перед измерением в биологической ткани формируют канал, в котором размещают и фиксируют электродное устройство, при этом формирование канала осуществляют созданием складки стенки органа и закреплением ее краев. 2. Способ по п.1, отличающийся тем, что электродное устройство содержит жгут из четырех гибких токопроводов, каждый из которых соединен последовательно с расположенными на жгуте четырьмя кольцевыми электродами, выполненными из биологически инертного материала, из которых внешние являются токовыми, а внутренние – измерительными, при этом расстояние между токовыми электродами в 2-4 раза превышает глубину исследования, а расстояние между измерительными электродами – не более 1/3 расстояния между токовыми.

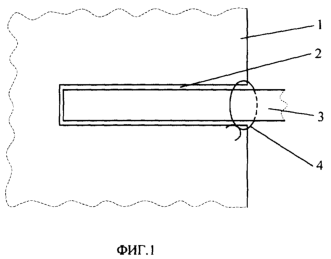

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 18.04.2005
Извещение опубликовано: 20.09.2006 БИ: 26/2006
|
||||||||||||||||||||||||||
U. Расчет удельного электрического сопротивления проводят по формуле:
– удельное электрическое сопротивление,
