Патент на изобретение №2253357
|
||||||||||||||||||||||||||
(54) ИГЛА ДЛЯ ИЗМЕРЕНИЯ ВНУТРИКОСТНОГО ДАВЛЕНИЯ
(57) Реферат:
Изобретение относится к медицине, в частности к травматологии, и может быть использовано для пункции костномозгового канала с целью измерения внутрикостного давления. Игла для измерения внутрикостного давления включает корпус с просветом, с канюлей, с острым концом и выполнена для подсоединения к токометру Вальдмана и для заполнения стерильным раствором. Корпус имеет боковое отверстие, запаянный острый конец и мандрен со сквозным каналом. Мандрен снабжен канюлей и установлен в просвете с возможностью полного перекрывания бокового отверстия. В результате обеспечивается возможность пункции костномозговой полости с целью измерения внутрикостного давления иглой малого диаметра при условии сохранения герметизации системы аппарата Вальдмана и костномозговой полости. 1 з.п. ф-лы, 3 ил.

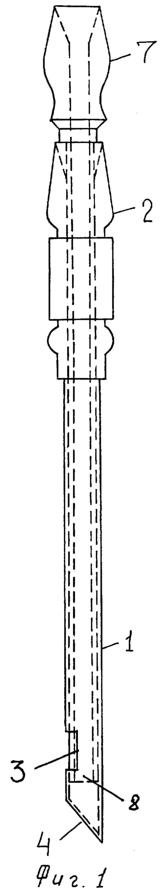

Изобретение относится к медицине, в частности к травматологии, и может быть использовано для пункции костномозгового канала с целью измерения внутрикостного давления. Известна игла, состоящая из основной и боковой трубок, металлического стержня, поршня с заостренным конусообразным концом и муфты, при этом поршень свободно перемещается в просвете основной трубки при помощи металлического стержня, а на верхний конец основной трубки накручивается муфта, фиксирующая стержень в ее просвете [1]. Недостатками такой иглы являются большой диаметр основной и боковой трубок, наличие “мертвого пространства” в их просвете в процессе измерения внутрикостного давления, а также техническая сложность изготовления иглы. Цель изобретения – обеспечение возможности пункции костномозговой полости с целью измерения внутрикостного давления иглой малого диаметра при условии сохранения герметизации системы аппарата Вальдмана и костномозговой полости. На фиг.1 изображена игла для измерения внутрикостного давления с мандреном, общий вид; на фиг.2 – корпус иглы; на фиг.3 – мандрен. Устройство состоит из корпуса иглы 1, на одном конце которой находится канюля 2, а другой острый конец 4 запаян. На боковой поверхности острого конца 4 корпуса иглы 1 имеется боковое отверстие 3. В просвет 5 корпуса иглы 1 со стороны канюли 2 вводится мандрен 6, имеющий сквозной канал 8 и канюлю мандрена 7 на одном из его концов. Устройство используют следующим образом. Мандрен 6 через канюлю 2 вводят в просвет 5 корпуса иглы 1 до соприкосновения канюли 2 с канюлей мандрена 7. Диаметр мандрена 6 подобран таким образом, что он свободно входит в просвет 5 корпуса иглы 1, полностью перекрывая боковое отверстие 3. Корпус иглы 1 с мандреном 6 в сборе подсоединяется к тонометру Вальдмана и заполняется стерильным физиологическим раствором, а затем острым концом 4 вводится в костномозговую полость. После производства пункции мандрен 6 за канюлю 7 извлекается на 1 см из корпуса иглы 1, в результате чего жидкость, заполняющая сквозной канал 8 мандрена 6, через боковое отверстие 3 получает сообщение с костномозговой полостью, после чего производится регистрация внутрикостного давления. Литература: Формула изобретения
1. Игла для измерения внутрикостного давления, включающая корпус с просветом с канюлей и с острым концом, отличающаяся тем, что выполнена для подсоединения к тонометру Вальдмана и для заполнения стерильным раствором, при этом корпус имеет боковое отверстие, запаянный острый конец и мандрен со сквозным каналом, который снабжен канюлей и установлен в просвете с возможностью полного перекрывания бокового отверстия. 2. Игла по п.1, отличающаяся тем, что выполнена для заполнения стерильным физиологическим раствором.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 04.02.2006
Извещение опубликовано: 27.10.2007 БИ: 30/2007
|
||||||||||||||||||||||||||
