Патент на изобретение №2253345

(54) НАСАДКА ПЫЛЕСОСА

(57) Реферат:

Насадка пылесоса, выполненная в виде цилиндрического полого корпуса, открытого снизу, снабженного расположенным над центральным отверстием в крышке корпуса патрубком-коленом и трубкой, прилегающей к внутренней цилиндрической стенке корпуса и заканчивающийся над крышкой корпуса периферийным патрубком, к патрубку-колену присоединен патрубок большего диаметра, в котором расположена изогнутая трубка своим торцом коаксиально и навстречу потоку отсасываемого воздуха, а другим концом выходит через отверстие в стенке патрубка большего диаметра и присоединена к периферийному патрубку. Использование данного изобретения обеспечивает высокую эффективность пылесоса без усложнения общей конструкции пылесоса. 2 ил.

Изобретение относится к устройствам, отсасывающим пыль, и может быть использовано в основном в бытовых пылесосах. Известна конструкция струйной насадки к пылесосу (патент DE №1064699, 1959).

Она не обеспечивает достаточной эффективности, так как на закручивание воздуха расходуется через расположенные над нижней кромкой насадки сопла большая часть воздуха, не участвовавшего непосредственно в собирании пыли. Структура вихря не является оптимальной, так как отсос воздуха осуществляется не из ядра вихря.

Неудивительно, что насадка не нашла применения. Кроме того, насадка сложна и тяжела.

Известна насадка к пылесосу (патент РФ №2185772, 2001) – наиболее близкий аналог. Данная насадка содержит цилиндрический полый корпус с патрубком-коленом над отверстием в центре крышки корпуса, а также трубку, прилегающую к внутренней цилиндрической стенке корпуса на части ее периметра и выходящую другим концом через отверстие в крышке корпуса и заканчивающуюся периферийным патрубком для присоединения к дополнительному шлангу.

Недостатком этой насадки является то, что она существенно усложняет конструкцию пылесоса, так как обусловливает необходимость применения дополнительного шланга. Задача изобретения – создание конструкции насадки при обеспечении более высокой эффективности пылесоса на основе применения вихря в насадке без существенного усложнения общей конструкции пылесоса.

Технический результат, заключающийся в устранении указанных недостатков в насадке пылесоса, выполненной в виде цилиндрического полого корпуса, открытого снизу, снабженного расположенным над центральным отверстием в крышке корпуса патрубком-коленом и трубкой, прилегающей к внутренней цилиндрической стенке корпуса и заканчивающейся над крышкой корпуса периферийным патрубком, достигается за счет того, что к патрубку-колену присоединен патрубок большого диаметра, в котором расположена изогнутая трубка своим торцом коаксиально и навстречу потоку отсасываемого воздуха, а другим концом выходит через отверстие в стенке корпуса большего диаметра и присоединена к периферийному патрубку. Живое сечение между патрубком большего сечения и изогнутой трубкой не менее живого сечения отсасывающего шланга.

Изобретение поясняется чертежом.

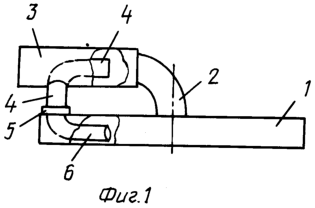

На фиг.1 – общий вид насадки.

На фиг.2 – вид сверху насадки.

Цилиндрический корпус насадки 1 снизу открыт, а сверху в центре крышки его имеется коаксиальное отверстие, над которым заодно с крышкой изготовлен патрубок-колено 2. К последнему присоединен патрубок большего диаметра 3. Внутренняя полость патрубка большего диаметра 3, сообщается с полостью корпуса 1 с помощью изогнутой трубки 4. При этом один конец трубки 4 располагается в трубке большего диаметра своим торцом коаксиально и направленным навстречу отсасываемому потоку, то есть в сторону корпуса насадки, а другим выходит через отверстие в стенке патрубка большего диаметра и присоединяется через периферийный патрубок 5 с трубкой 6, прилегающей к внутренней цилиндрической стенке корпуса на части ее периметра. Насадка работает следующим образом. Запыленный воздух под нижней цилиндрической кромкой корпуса 1 движется в полость корпуса, далее через патрубок-колено 2 – в патрубок большего диаметра 3, где разделяется на два потока: один основной через шланг к пылесосу, второй вспомогательный-изогнутую трубку 4, которая выходит через отверстие в стенке патрубка большего диаметра и присоединяется к периферийному патрубку 5. Далее вспомогательный поток воздуха через трубку 6 выбрасывается в полость корпуса 1, в котором обуславливается образование вихря. Движение воздуха в трубках 4 и 5 происходит под действием скоростного (динамического) напора.

Формула изобретения

Насадка пылесоса, выполненная в виде цилиндрического полого корпуса, открытого снизу, снабженного расположенным над центральным отверстием в крышке корпуса патрубком-коленом и трубкой, прилегающей к внутренней цилиндрической стенке корпуса и заканчивающейся над крышкой корпуса периферийным патрубком, отличающаяся тем, что к патрубку-колену присоединен патрубок большего диаметра, в котором расположена изогнутая трубка своим торцом коаксиально и навстречу потоку отсасываемого воздуха, а другим концом выходит через отверстие в стенке патрубка большего диаметра и присоединена к периферийному патрубку.

РИСУНКИ
