Патент на изобретение №2252685

(54) ЮВЕЛИРНОЕ ИЗДЕЛИЕ

(57) Реферат:

Изобретение относится к области удовлетворения жизненных потребностей человека, в частности к ювелирным изделиям и прочим украшениям для ношения на теле с закреплением посредством пирсинга. Ювелирное изделие содержит декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено. Охватываемое звено установлено на декоративном элементе, а охватывающее звено установлено на пирсинговой шпильке. Охватывающее звено на участке сопряжения с пирсинговой шпилькой выполнено с внешней поверхностью выпуклой формы с криволинейным контуром, имеющим габарит больше габарита поперечного сечения пирсинговой шпильки. Охватывающее звено выполнено с выемкой, имеющей габариты, меньшие габаритов криволинейного контура внешней поверхности. Обеспечивается повышение безопасности пользования ювелирным изделием. 1 з.п. ф-лы, 4 ил.

Изобретение относится к области удовлетворения жизненных потребностей человека, в частности к ювелирным изделиям и прочим украшениям для ношения на теле с закреплением посредством пирсинга.

Известно ювелирное изделие, содержащее декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и соединение пирсинговой шпильки с декоративным элементом (JP № 2001299414, А 44 С 7/00, 2001 г.).

Недостатком известного ювелирного изделия является ограничение применения только на участках тела, не подверженных движению и активной деформации, в частности для украшения ушей. Данный недостаток обусловлен жестким соединением пирсинговой шпильки с декоративным элементом.

Более совершенным и наиболее близким аналогом заявляемому является ювелирное изделие, содержащее декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено (GB № 2381183, А 44 С 15/00, 2003 г.).

Упомянутое ювелирное изделие, обеспечивая свободу активного движения соответствующего участка тела за счет подвижности соединения пирсинговой шпильки с декоративным элементом, позволяет закреплять его на различных участках тела, (например, брови или живот). Однако в силу конструктивных особенностей имеющего место шарнирного соединения пирсинговой шпильки с декоративным элементом, применение его сопряжено с возможным повреждением кожного покрова в области прокола в результате защемления между поверхностями охватываемого звена и охватывающего звена.

Технический результат, который может быть получен при осуществлении изобретения, заключается в повышении безопасности пользования ювелирным изделием.

Указанный технический результат достигается ювелирным изделием, содержащим декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено, за счет того, что охватываемое звено установлено на декоративном элементе, а охватывающее звено установлено на пирсинговой шпильке, при этом охватывающее звено на участке сопряжения с пирсинговой шпилькой выполнено с внешней поверхностью выпуклой формы с криволинейным контуром, имеющим габарит больше габарита поперечного сечения пирсинговой шпильки.

А также за счет того, что охватывающее звено выполнено с выемкой, имеющей габариты, меньшие габаритов криволинейного контура внешней поверхности.

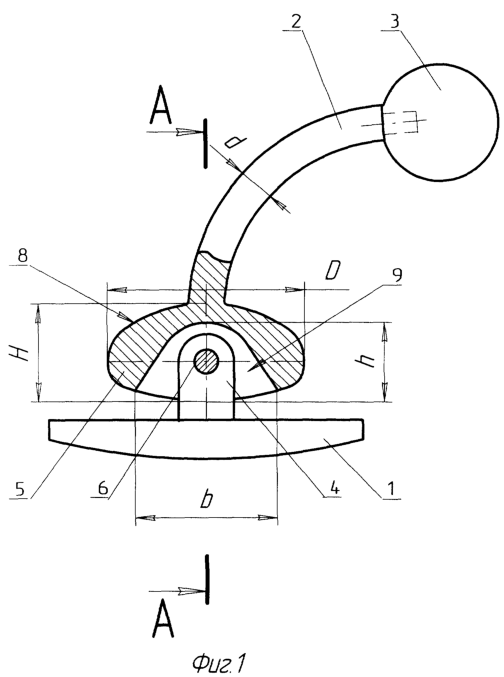

Сущность заявляемого изобретения поясняется чертежами, где на фиг.1 дано изображение общего вида ювелирного изделия, на фиг.2 – сечение А-А, а на фиг.3 и 4 – варианты шарнирного соединения.

Ювелирное изделие содержит декоративный элемент 1, связанный с пирсинговой шпилькой 2 со съемным концевым наголовником 3 (например, посредством резьбы). Связь декоративного элемента 1 с пирсинговой шпилькой 2 выполнена в виде шарнирного соединения, образованного охватываемым звеном 4, установленным на декоративном элементе 1, и охватывающим звеном 5, установленным на пирсинговой шпильке 2, связанной с охватываемым звеном 4, например, осью 6 или фиксирующими проушину выступами 7 на сопряженных поверхностях. При этом охватывающее звено 5 на участке сопряжения с пирсинговой шпилькой 2 выполнено с внешней поверхностью выпуклой формы с криволинейным контуром 8, имеющим габарит (например D) больше габарита (например d) поперечного сечения пирсинговой шпильки 2, и может быть выполнено с выемкой 9, имеющей габариты (например h и b) менее габаритов криволинейного контура внешней поверхности (например H и D соответственно).

Предотвращение травмы обеспечиваются расположением участка кожного покрова в области прокола между съемным наголовником 3 и внешней поверхностью выпуклой формы с криволинейным контуром 8 и невозможностью смещения упомянутого участка кожного покрова в зону шарнирного соединения, при этом комфортные условия соприкосновения ювелирного изделия с кожным покровом предопределены формой и размерами охватывающего звена 5, а необходимая для этого подвижность – размерами выемки 9 менее габаритов криволинейного контура внешней поверхности.

Формула изобретения

1. Ювелирное изделие, содержащее декоративный элемент, пирсинговую шпильку со съемным концевым наголовником и шарнирное соединение пирсинговой шпильки с декоративным элементом, имеющее охватываемое звено и охватывающее звено, отличающееся тем, что охватываемое звено установлено на декоративном элементе, а охватывающее звено установлено на пирсинговой шпильке, при этом охватывающее звено на участке сопряжения с пирсинговой шпилькой выполнено с внешней поверхностью выпуклой формы с криволинейным контуром, имеющим габарит больше габарита поперечного сечения пирсинговой шпильки.

2. Ювелирное изделие по п.1, отличающееся тем, что охватывающее звено выполнено с выемкой, имеющей габариты менее габаритов криволинейного контура внешней поверхности.

РИСУНКИ
