Патент на изобретение №2252530

(54) САМОУСТАНАВЛИВАЮЩАЯСЯ ДВУХКОНСОЛЬНАЯ ФЕРМА ДЛЯ ДОЖДЕВАЛЬНЫХ МАШИН

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для механизации орошения капельным дождеванием сельскохозяйственных культур. Ферма включает центральную панель в виде правильной пирамиды с квадратным основанием из труб с фланцами для подсоединения нижних поясов и четырех подвесок. Подвески ориентированы вдоль ребер пирамиды и одной стойки. Стойка в центральной панели размещена на одной из боковых граней по апофеме. С центральной панелью сопряжены левая и правая консоли. Каждая консоль состоит из одной концевой панели и тринадцати промежуточных панелей. Каждая из тринадцати промежуточных панелей выполнена в виде двух стоек, одной распорки, передней и задней водопроводящих труб нижних поясов, одного верхнего пояса, двух наклонных раскосов, двух горизонтальных растяжек и двух короткоструйных насадок. Концевая панель выполнена в виде вантовой фермы. Концевая панель сопряжена с панелью фермы посредством распорки и наклонных стоек, сопряженные концы которых в поперечно-вертикальной плоскости фермы ориентированы вниз и размещены ниже распорки. Концы передней и задней водопроводящих труб взаимно сопряжены V-образным водопроводящим элементом с трубопроводом вантовой фермы. Панели вантовой фермы образованы вертикально ориентированными в продольно – вертикальной плоскости стойками и распорками, наклонными раскосами и растяжками. Водопроводящий трубопровод вантовой части фермы снабжен сливным клапаном. V-образный водопроводящий элемент составлен из стальных труб равного сечения, равного сечениям передней и задней водопроводящим трубам и трубопровода вантовой фермы. Одна из труб V-образного водопроводящего элемента выполнена составной и имеет резьбовую муфту. Муфта размещена на резьбовых втулках. Втулки размещены со смещением наружу от концов труб. Втулки соединены кольцевыми замкнутыми сварными швами с конечными участками соединяемых частей труб. Между торцами составных частей труб и в полости резьбовых втулок смонтирована вставка из пластмассы, например фторопласта, внутреннее сечение которой равно сечениям труб V-образного водопроводящего элемента. Конструкция самоустанавливающейся двухконсольной фермы для дождевальных машин обеспечит бесперебойную подачу оросительной воды в короткоструйные насадки промежуточных панелей и дальнеструйные насадки на вантовой части фермы при существенном снижении материалоемкости конструкции. 9 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для механизации орошения капельным дождеванием сельскохозяйственных культур.

К недостаткам описанной дождевальной машины относится низкая эксплуатационная надежность, вызванная несовершенством конструкции карданного подвеса.

К недостаткам описанной подвески двухконсольной фермы с шарнирным креплением на опоре трактора относятся низкая техническая надежность механизма выравнивания и высокая материалоемкость фермы.

К недостаткам описанной самоустанавливающейся двухконсольной фермы относится сложность конструкции, высокая материалоемкость и низкая техническая надежность.

Сущность заявленного изобретения заключается в следующем.

Задача, на решение которой направлено заявленное изобретение, – обеспечение бесперебойной подачи оросительной воды к короткоструйным и дальнеструйным аппаратам, смонтированным на водопроводящих трубопроводах. Технический результат – снижение материалоемкости, упрощение сборки двухконсольной фермы, повышение эксплуатационной надежности и качества дождя.

Указанный технический результат достигается тем, что в известной самоустанавливающейся двухконсольной ферме для дождевальных машин в виде трехпоясной пространственной конструкции и с одним верхним и двумя нижними поясами, включающей центральную панель в виде правильной пирамиды с квадратным основанием из труб с фланцами для подсоединения нижних поясов и четырех подвесок, ориентированных вдоль ребер пирамиды, и одной стойки, размещенной на одной из боковых граней по апофеме, и сопряженные с ней левая и правая консоли, состоящие из одной панели и тринадцати промежуточных панелей, каждая в виде двух стоек, одной распорки, передней и задней водопроводящих труб нижних поясов, одного верхнего пояса, двух наклонных раскосов, двух горизонтальных растяжек и двух короткоструйных насадок, концевая панель выполнена в виде вантовой фермы, сопряженной с панелью фермы посредством распорки наклонных стоек, сопряженные концы которых ориентированы внизу и размещены ниже распорки, концы передней и задней водопроводящих труб взаимно сопряженных V-образным водопроводящим элементом с трубопроводом вантовой части фермы, панели которой образованы вертикально ориентированными в продольно-вертикальной плоскости стойками и распорками, наклонными раскосами и растяжками, при этом водопроводящий трубопровод вантовой части снабжен сливным клапаном, согласно изобретению, V-образный водопроводящий элемент составлен из стальных труб равного сечения, равного сечениям передней и задней водопроводящим трубам и трубопровода вантовой части фермы, при этом одна из труб V-образного водопроводящего элемента выполнена составной и имеет резьбовую муфту, размещенную на резьбовых втулках, соединенных кольцевыми сварными швами с конечными участками соединяемых частей труб, а между торцами составных частей трубы и в полости резьбовых втулок смонтирована вставка из пластмассы, например фторопласта, внутреннее сечение которой равно сечениям труб V-образного водопроводящего элемента.

Изобретение поясняется чертежами.

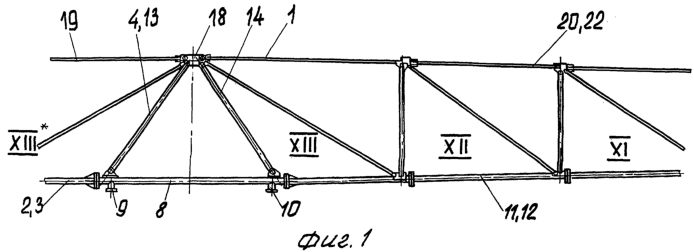

На фиг.1 изображен фрагмент центральной, 13, 12, 11 панелей самоустанавливающейся двухконсольной фермы для дождевальных машин, вид сзади.

На фиг.2 – то же, вид в плане.

На фиг.3 представлены часть 11, полностью 10, 9, 8 и 7 панели фермы, вид сзади.

На фиг.4 – то же, вид в плане.

На фиг.5 показано сопряжение ферменной 6 панели самоустанавливающейся фермы с 4, 3, 2 и 1 панелями вантовой части посредством 5 панели с V-образным водопроводящим элементом, вид сзади.

На фиг.6 – то же, вид в плане.

На фиг.7 изображен V-образный водопроводящий элемент в сопряжении с передней и задней водопроводящими трубами ферменной части и водопроводящей трубой вантовой части самоустанавливающейся двухконсольной фермы.

На фиг.8 – сечение А-А на фиг.7.

На фиг.9 – сечение Б-Б на фиг.7.

Самоустанавливающаяся двухконсольная ферма для дождевальных машин в виде трехпоясной пространственной конструкции и с одним верхним 1 и двумя нижними поясами 2 и 3 (см. фиг.1-6) включает центральную панель 4 в виде правильной пирамиды с квадратным основанием из труб 5, 6, 7 и 8 с фланцами 9 и 10 для подсоединения к передней и задней водопроводящим трубам 11 и 12 нижних поясов и четырех подвесок 13, 14, 15 и 16, ориентированных вдоль ребер пирамиды и одной стойки 17. Стойка 17 размещена на одной их боковых граней пирамиды по апофеме. Вершина подвесок 13-16 и стойки 17 сопряжены в монтажном узле 18, которым ферма опирается на шарниры башни, соединяемой с рамой базового трактора. Центральная панель 4 сопряжена с левой 19 и правой 20 концами фермы. Каждая консоль 19 (20) состоит из одной концевой панели 21 и тринадцати промежуточных панелей 22 (13, 12, 11, 10, 9, 8, 7, 6, 5, 4, 3, 2, 1). Каждая промежуточная панель 22 (13-5) выполнена в виде двух стоек 23, 24, одной горизонтальной распорки 25, передней и задней водопроводящих труб 11 и 12 нижних поясов 2 и 3, растяжки 26, одного верхнего пояса 1, двух наклонных растяжек 29, 30 и двух короткоструйных насадок 31 и 32.

Концевая панель 21 выполнена в виде вантовой части фермы. Вантовая часть включает панели 4, 3, 2, 1 и концевую панель 21. Вантовая часть фермы сопряжена с промежуточной панелью 22 (5) посредством горизонтальной распорки 33, передней и задней наклонных стоек 34. Сопряженные концы накладных стоек 34 ориентированы вниз и размещены ниже горизонтальной распорки 33 (см. фиг.5 и 6). Концы передней и задней водопроводящих труб 11 и 12 взаимно сопряжены V-образным водопроводящим элементом 35 с трубопроводом 36 вантовой части фермы. Трубопровод 36 подвешен на парах растяжек 37, 38, 39 и 40. Панели 4, 3, 2 и 1 образованы вертикально ориентированными в продольно-вертикальной плоскости стойками и распорками, наклонными растяжками 37-40. Водопроводящий трубопровод 36 вантовой части фермы снабжен сливным клапаном 41 и дальнеструйным дождевальным аппаратом 42.

V-образный водопроводящий элемент 35 (фиг.7-9) составлен из стальных труб 43 и 44 с сечениями, равными сечениям передней и задней водопроводящих труб 11 и 12 и трубопровода 36 вантовой части фермы. Одна из труб 44 V-образного водопроводящего элемента 35 выполнена составной и имеет резьбовую муфту 45. Муфта 45 размещена на резьбовых втулках 46 и 47. Резьбовые втулки 46 и 47 соединены кольцевыми сварными швами с конечными участками соединяемых частей труб 44. Между торцами составных частей трубы 44 и в полости резьбовых втулок 46 и 47 смонтирована вставка 48 из пластмассы, например фторопласта. Внутреннее сечение вставки 48 равно сечениям труб 43 и 44 V-образного водопроводящего элемента 35. Герметичность соединения резьбовой муфты 45 с втулками 46 и 47 обеспечивают сальники 49 и контргайки 50 на резьбовых участках втулок 46 и 47.

Самоустанавливающаяся двухконсольная ферма для дождевальных машин работает следующим образом.

От насоса дождевальной машины вода под давлением подается через гибкие рукава во фланцы 9 и 10 задней трубы 8 в основании пирамиды центральной панели 4. По трубам 5 и 6 поток воды направляется к переднему водопроводящему трубопроводу 11, а через фланцы на трубе 8 – к левой и правой части заднего водопроводящего трубопровода 12. По мере продвижения воды в трубопроводах 11 и 12 часть ее через короткоструйные насадки 31 и 32 распределяется в виде капель дождя. Большая часть воды из трубопроводов 11 и 12 через насадки 31 и 32 распределяется в виде дождя в промежуточных панелях 22 (13-5) ферменной части. Остаток воды из трубопроводов 11 и 12 пo V-образному водопроводящему элементу 35 направляется в трубопровод 36 на вантовой части фермы. Короткоструйными насадками 31 и 32 и дальнеструйными насадками 42 выливается оставшаяся часть воды. Она короткоструйными 31, 32 и дальнеструйными 42 аппаратами распределяется по ширине захвата всей фермы.

Простоту сборки вантовых частей фермы на ферму из панелей 13-5 обеспечивает резьбовая муфта 45 на втулках 46 и 47 частей трубы 44 V-образного водопроводящего элемента 35.

Высокую эксплуатационную надежность самоустанавливающейся фермы обеспечивает равномерное истечение воды в полостях труб 11, 12 и 36, а также V-образного элемента 35.

Формула изобретения

Самоустанавливающаяся двухконсольная ферма для дождевальных машин в виде трехпоясной пространственной конструкции и с одним верхним и двумя нижними поясами, включающая центральную панель в виде правильной пирамиды с квадратным основанием из труб с фланцами для подсоединения нижних поясов и четырех подвесок, ориентированных вдоль ребер пирамиды и одной стойки, размещенной на одной из боковых граней по апофеме, и сопряженные консоли, состоящие из одной концевой панели и тринадцати промежуточных панелей, каждая в виде двух стоек, одной распорки, передней и задней водопроводящих труб нижних поясов, одного верхнего пояса, двух наклонных раскосов, двух горизонтальных растяжек и двух короткоструйных насадок, концевая панель выполнена в виде вантовой фермы, сопряженной с панелью фермы посредством распорки и наклонных стоек, сопряженные концы которых ориентированы вниз и размещены ниже распорки, концы передней и задней водопроводящих труб взаимно сопряжены V-образным водопроводящим элементом с трубопроводом вантовой фермы, панели которой образованы вертикально ориентированными в продольно-вертикальной плоскости стойками и распорками, наклонными раскосами и растяжками, при этом водопроводящий трубопровод вантовой части снабжен сливным клапаном, отличающаяся тем, что V-образный водопроводящий элемент составлен из стальных труб равного сечения, равного сечениям передней и задней водопроводящих труб, и трубопровода вантовой части фермы, при этом одна из труб V-образного водопроводящего элемента выполнена составной и имеет резьбовую муфту, размещенную на резьбовых втулках, соединенных кольцевыми сварными швами с конечными участками соединяемых частей труб, а между торцами составных частей труб и в полости резьбовых втулок смонтирована вставка из пластмассы, например фторопласта, внутреннее сечение которых равно сечению труб V-образного водопроводящего элемента.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.04.2006

Извещение опубликовано: 20.01.2008 БИ: 02/2008
