Патент на изобретение №2252520

(54) УСТРОЙСТВО ДЛЯ РЫХЛЕНИЯ ПОЧВЫ

(57) Реферат:

Изобретение относится к лесохозяйственному машиностроению и предназначено для рыхления верхнего слоя почвы в лесных питомниках. Устройство содержит вал, выполненный коленчатым с приводом от опорного колеса. Почвообрабатывающие рабочие органы выполнены в виде подвижных зубьев, имеющих коническую форму ромбовидного сечения. В средней части зубьев имеется прорезь, в которой на оси установлен рычаг. Рычаг имеет короткое и длинное плечи. Короткое плечо зуба выполнено с двухсторонней заточкой, а длинное плечо зуба имеет плоскую заднюю поверхность. Зуб в верхней части имеет объемный груз – противовес. Такое конструктивное выполнение позволит снизить металлоемкость устройства и расширить его технологические возможности с использованием его на почвах различного состава, а также снизить энергоемкость при выращивании лесных культур. 2 з.п. ф-лы, 2 ил.

Изобретение относится к лесохозяйственному машиностроению и предназначено для рыхления верхнего слоя почвы в лесных питомниках и обеспечения качественного и количественного всхода сеянцев.

Известно почвообрабатывающее орудие, содержащее прутковый барабан с горизонтальной осью и диски, соединенные прутками, на которых, радиально расположенными в сторону оси барабана, установлены противорежущие элементы с дополнительными рабочими органами в виде черенковых ножей (а.с. №1176860, кл. А 01 В 29/04).

Недостатком данного устройства является низкая степень разрушения верхнего слоя почвы и высокая энергоемкость выполнения технологического процесса.

Известно почвообрабатывающее орудие, содержащее установленные подвижно раме в подшипниках коленчатый вал и рабочие органы (SU №414954 А, 20.06.1974).

Недостатком данного устройства является высокая металлоемкость и неполное разрушение верхнего слоя почвы.

Изобретение решает задачу обеспечения качественного произрастания всходов сеянцев хвойных пород в лесных питомниках и снижения затрат на выращивание сеянцев.

Технический результат изобретения заключается в:

– снижении металлоемкости устройства;

– расширении технологической возможности устройства за счет использования его на почвах различного состава;

– снижении энергоемкости при создании лесных культур.

Указанный технический результат достигается тем, что в устройстве для рыхления почвы, содержащем последовательно установленные на раме вал на подшипниках и почвообрабатывающие рабочие органы, согласно изобретению, почвообрабатывающие рабочие органы выполнены в виде подвижных зубьев, имеющих коническую форму ромбовидного сечения, в средней части которых имеется прорезь, в которой на оси установлен рычаг, имеющий короткое и длинное плечи.

Короткое плечо зуба имеет двухстороннюю заточку, а длинное плечо зуба имеет плоскую заднюю поверхность.

Зуб в верхней части имеет объемный груз – противовес.

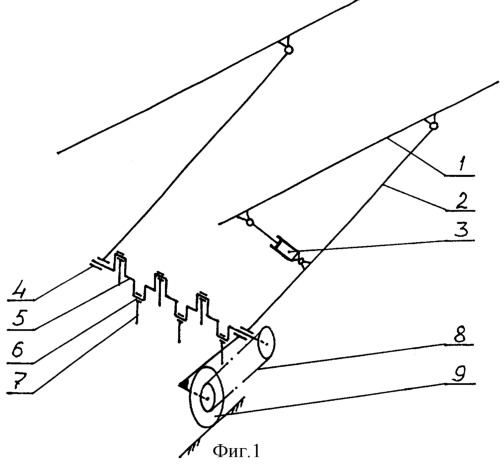

На фиг.1 представлена кинематическая схема устройства для разрушения почвы, на фиг.2 – общий вид зуба.

Устройство содержит раму тягового средства 1, на которой шарнирно установлена рама 2, подъем и опускание которой осуществляется гидроцилиндром 3. На раме 2 на подшипниках 4 установлен коленчатый вал 5. На шатунных шейках 6 подвижно установлены подвижные зубья 7. Коленчатый вал 5 имеет привод 8 от опорного колеса 9. Зуб 7 имеет коническую форму ромбовидного сечения. В средней части зуба 7 имеется прорезь 10, в которой на оси 11 установлен рычаг 12, короткое плечо 13 которого заострено и имеет двухстороннюю заточку, а длинное плечо 14 имеет плоскую заднюю поверхность 15. В нерабочем положении зуба 7 плечи рычага 12 занимают положение: короткое плечо 13 – внутри прорези 10 зуба 7, длинное плечо 14 – за габаритными размерами зуба 7. В верхней части зуба 7 установлен съемный груз 16, выполняющий функцию противовеса и обеспечивающий при вращении коленчатого вала 5 положение зуба 7 перед входом в почву, близкое к вертикальному.

Устройство работает следующим образом. Оператор гидроцилиндром 3 устанавливает устройство для разрушения почвы в рабочее положение. При движении тягового средства с рамой 1 опорное колесо 9 передает крутящий момент через привод 8 на коленчатый вал 5. Зуб 7 совершает совместно с кривошипом коленчатого вала 5 сложное плоскопараллельное движение, заключающееся в периодическом входе зуба 7 в почву на заданную глубину и выходе из почвы. При входе зуба 7 в почву рычаг 12 под действием реакции почвы на плоскую заднюю поверхность 15 поворачивается на оси 11 относительно зуба 7 и длинное плечо 14 входит в прорезь 10, а короткое плечо 13 выходит из прорези 10 и нижней заточенной стороной разрезает почву. Зуб 7 готов к дальнейшей работе по рыхлению почвы. При этом съемный груз 16 выполняет функцию противовеса и обеспечивает при вращении коленчатого вала 5 положение зуба 7 перед входом в почву, близкое к вертикальному. При выходе из почвы зуб 7 отклоняется от вертикальной оси по отношению к почве, одновременно перемещаясь вперед вместе с тяговым средством, рычаг 12 под действием сил сопротивления почвы на длинное плечо 14 поворачивается на оси 11, короткое плечо 13, входя в прорезь 10, верхней режущей поверхностью разрезает почву снизу вверх, а верхняя поверхность длинного плеча 14 также снизу вверх разрушает почву.

Использование предлагаемого устройства для рыхления почвы позволяет повысить качество обработки верхнего слоя почвы путем ее разрушения и рыхления и снизить потери от повреждения всходов сеянцев.

Формула изобретения

1. Устройство для рыхления почвы, содержащее установленный на раме в подшипниках коленчатый вал и рабочие органы, отличающееся тем, что рабочие органы установлены на шейках вала подвижно и выполнены в виде зубьев, имеющих коническую форму ромбовидного сечения, причем в средней части каждого зуба выполнена прорезь, в которой на оси установлен рычаг с коротким и длинным плечами.

2. Устройство по п.1, отличающееся тем, что короткое плечо рычага имеет двухстороннюю заточку, а длинное плечо – плоскую заднюю поверхность.

3. Устройство по п.1, отличающееся тем, что зуб в верхней части имеет объемный груз – противовес.
