Патент на изобретение №2252518
|
||||||||||||||||||||||||||
(54) РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА
(57) Реферат:
Изобретение относится к сельскохозяйственной технике и может быть использовано для рыхления. Рабочий орган содержит долото и стойку. Долото имеет форму усеченного конуса, основание которого в месте сопряжения со стойкой имеет вогнуто-криволинейные поверхности. Сечение долота имеет форму эллипса, переходящую вдоль оси в лезвие. Острие лезвия находится на расстоянии директрисам эллипса. Кромки конуса долота выполнены в виде пилообразных зубьев. Применение рабочего органа культиватора повышает эффективность рыхления и крошения почвы с одновременным подрезанием сорных растений. 1 з.п. ф-лы, 3 ил.
Изобретение относится к сельскохозяйственной технике, в частности к почвообрабатывающим рабочим органам, и может быть использован для рыхления. Известен рабочий орган, включающий стойку и долото, в котором с целью повышения качества рыхления стойка выполнена из двух сопрягаемых боковин, на противоположных гранях которого выполнены лезвия. Утолщенная часть долота выполнена в виде части эллипсоида вращения. Нижние концы боковин стойки выполнены с разнонаправленными крыльями (патент RU №2071228, МКИ 6 А 01 В 35/20, 35/26, 10.01.97 г.). К недостаткам описанного рабочего органа относятся: высокое сопротивление почвы за счет двух сопрягаемых боковин и недостаточное рыхление по всей ширине междуследия, а также увеличение массы, энергоемкости, забивание пространства между частями стойки (эллипсоида вращения) и боковин растительными остатками и почвой и отмечается сложностью конструкции. Наиболее близким устройством к заявленному объекту по совокупности существенных признаков относится рабочий орган культиватора, включающий стойку и долото, в котором с целью повышения качества рыхления и снижения тягового сопротивления долото выполнено в виде эллиптического конуса, основание которого в месте сопряжения со стойкой имеет вогнуто-криволинейные поверхности, а вершина конуса закруглена (авт. св. SU №1431698, A 01 В 35/26, 23.10.88 г.). У прототипа и заявляемого изобретения имеются следующие сходные существенные признаки: стойка и долото в виде эллиптического конуса, основание которого в месте сопряжения со стойкой имеет вогнуто-криволинейные поверхности. К причинам, препятствующим достижению требуемого технического результата при использовании известного устройства, относятся низкое качество крошения и недостаточная зона рыхления в междуследиях по глубине пахотного профиля. Сущность изобретения заключается в следующем. Задача, на решение которой направлено заявляемое изобретение, – повышение эффективности рыхления и крошения почвы с одновременным подрезанием сорных растений. Технический результат – повышение качества обработки почвы. Указанный технический результат при осуществлении изобретения достигается тем, что рабочий орган культиватора включает стойку и долото в виде эллиптического конуса, основание которого в месте сопряжения со стойкой имеет вогнуто-криволинейные поверхности, при этом сечение долота имеет форму эллипса, переходящую вдоль оси в форму лезвия, острие которого находится на расстоянии директрисы эллипса, кромки которого выполнены в виде пилообразных зубьев. За счет того, что долото имеет форму эллиптического конуса, кромки которого выполнены в виде пилообразных зубьев, и достигается вышеупомянутый технический результат. Изобретение поясняется чертежами. На фиг.1 изображен рабочий орган культиватора, вид сбоку. На фиг.2 – вид А на фиг.1. На фиг.3 – сечение Б-Б и В-В на фиг.1. Рабочий орган культиватора (см. фиг.1 и фиг.2) содержит долото (1) и стойку (2). Долото в месте сопряжения со стойкой имеет вогнуто-криволинейные поверхности (3). Долото имеет форму усеченного конуса (фиг 2), кромки которого выполнены в виде пилообразных зубьев (4). Рабочий орган культиватора работает следующим образом: При движении рабочего органа на заданной глубине носок долота воздействует на почву, вызывая в ней деформацию смятия. Одновременно с этим верхняя часть долота воздействует на почву в вертикальной и горизонтальной плоскостях, вызывая деформацию под углом 45°. Деформация скольжения движения почвенной массы по вогнутой поверхности (3) создает трение почвенных частиц или агрегатов между собой (внутрипочвенное трение), в результате этого снижается тяговое сопротивление. Пилообразные зубья кромок (4) способствуют подрезанию корней сорных растений на глубину пахотного слоя 15-20 см, а также дополнительно путем деформации сдвига в разные стороны, тем самым повышают качество крошения. Так как проекция нижней части долота не выступает за проекцию верхней части, то она не воздействует на почву, а выполняет прочностные функции, не увеличивает сопротивление движению рабочего органа. Источники информации 1. RU №2071228, А 01 В 35/20, опубл. 10.01.97. 2. SU №1431698, А 01 В 35/26, опубл. 23.10.88.
Формула изобретения
1. Рабочий орган культиватора, включающий стойку и долото в виде эллиптического конуса, основание которого в месте сопряжения со стойкой имеет вогнуто-криволинейные поверхности, отличающийся тем, что сечение долота имеет форму эллипса, переходящую вдоль оси в форму лезвия, острие которого находится на расстоянии директрисы эллипса. 2. Рабочий орган культиватора по п.1, отличающийся тем, что лезвие выполнено в виде пилообразных зубьев.

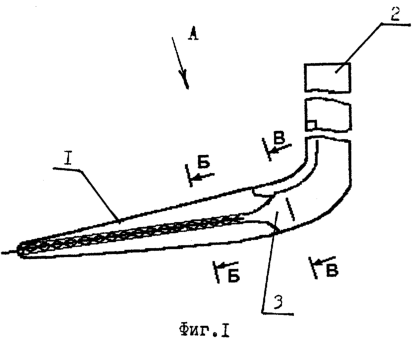

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 17.02.2006
Извещение опубликовано: 20.11.2007 БИ: 32/2007
|
||||||||||||||||||||||||||
