Патент на изобретение №2252516

(54) ПЛУГ

(57) Реферат:

Изобретение относится к сельскому хозяйству и может быть использовано для вспашки почвы. Плуг содержит корпуса, состоящие из стоек, лемехов и полевых досок. Отвалы выполнены с прорезями, в которые установлены цельно-конические ротационные элементы. Оси вращения цельно-конических ротационных элементов расположены веером, а продолжения их осей пересекаются в точке. Такое конструктивное выполнение позволит снизить энергоемкость вспашки, улучшить качество оборота пласта и повысить надежность работы. 3 ил.

Цель изобретения – снижение энергоемкости вспашки, улучшение качества оборота пласта и повышение надежности работы конструкции.

Известен плужный корпус (А.с. СССР №1457824, Кл. А 01 В 15/08, 1999), крыло отвала, которого выполнено в виде пакета ротационных роликов с осями, расположенными по образующим отвальной поверхности.

Отвал указанного корпуса не полностью состоит из ротационных элементов вращения, все ролики вращаются параллельно плоскости диагонали отвала и имеют криволинейные оси вращения.

Неполное выполнение отвала в виде ротационных элементов вращения приводит лишь к частичной замене трения скольжения трением качения и соответственному снижению энергоемкости вспашки. Вращение ротационных элементов только вдоль диагонали отвала приводит к скольжению пласта при его обороте, что также не способствует снижению энергоемкости и не обеспечивает качественного оборота пласта. Криволинейность осей вращения приводит к сложности изготовления и низкой надежности работы конструкции.

Для снижения энергоемкости вспашки, улучшения качества оборота пласта и повышения надежности работы конструкции весь отвал выполнен с прорезями, в которые установлены цельно-конические ротационные элементы, оси их вращения расположены веером, а продолжения осей вращения пересекаются в точке 0.

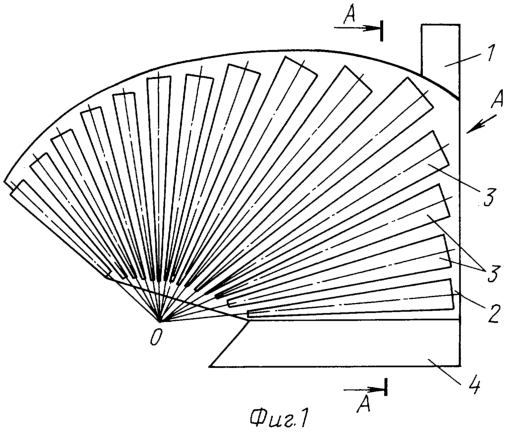

На фиг.1 изображен корпус плуга вид спереди; на фиг.2 вид А с фиг.1 (крепление цельно-конических ротационных элементов к отвалу); на фиг.3 разрез А-А с фиг.1.

Плуг содержит корпуса, состоящие из стоек 1, отвалов 2, выполненных с прорезями, в которых установлены цельно-конические ротационные элементы 3, лемехов 4 и полевых досок 5, ротационные цельно-конические элементы 3 к отвалам 2 прикреплены с помощью подшипниковых узлов 6. Оси вращения цельно-конических ротационных элементов расположены веером, а продолжения их пересекаются в точке 0.

При движении плуга лемеха 4 подрезают пласты почвы и направляют их на отвалы 2. Перемещаясь, по цельно-коническим ротационным элементам 3 пласты почвы крошатся и оборачиваются. За счет конической формы ротационных элементов и веерного их расположения в плоскости отвала обеспечивается перпендикулярность осей и поверхностей вращения к траекториям движения частиц почвы пласта в любой точке траектории. При этом оси вращения цельно-конических ротационных элементов и образующие их поверхностей являются радиусами движения частиц почвы пластов, а точка 0 мгновенным центром скоростей.

Роторные цельно-конические элементы способствуют лучшему крошению, а их веерное расположение более качественному обороту пластов.

Прямолинейность осей вращения обеспечивает повышение надежности работы конструкции.

Формула изобретения

Плуг, содержащий корпуса, состоящие из стоек, отвалов, лемехов и полевых досок, отличающийся тем, что отвалы выполнены с прорезями, в которых установлены цельноконические ротационные элементы, прикрепленные к отвалам подшипниковыми узлами, причем оси вращения цельноконических ротационных элементов расположены веером и их продолжения пересекаются в точке.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Извещение опубликовано: 27.10.2006 БИ: 30/2006
