Патент на изобретение №2252475
|
||||||||||||||||||||||||||
(54) СТАТОРНАЯ ОБМОТКА ТРЕХФАЗНОГО ЭЛЕКТРОДВИГАТЕЛЯ
(57) Реферат:
Изобретение относится к электромашиностроению и может быть использовано для создания многополюсных асинхронных двигателей. Статорная обмотка трехфазного электродвигателя состоит из 12 пар совпадающих осями разношаговых однослойных и двухслойных катушек. В качестве внешних катушек использованы двухслойные, при этом в каждой паре объединены концы двухслойной и однослойной катушек. Начало однослойной катушки (4i-3)-й пары соединено с началом однослойной катушки 4i-й пары, начало двухслойной катушки 4i-й пары соединено с началом двухслойной катушки (4i+3)-й пары, начало однослойной катушки (4i+3)-й пары соединено с началом однослойной катушки (4i+6)-й пары. Выводы использованы от начал двухслойных катушек (4i-3)-й пары, а начала двухслойных катушек (4i+6)-й пары объединены в нулевую точку (i=1, 2, 3; из чисел больше 12 вычитается 12). Технический результат заключается в расширении функциональных возможностей обмотки и получении возможности создания обмотки, выполнимой при 36 пазах статора с числом полюсов 2p=20. 3 ил.
Изобретение относится к электротехнике и может быть использовано для создания многополюсных асинхронных электродвигателей. Известна статорная обмотка трехфазного электродвигателя, содержащая 20 полюсов и разное число катушек в катушечных группах (а.с. СССР №1086511, Н 02 К 17/14, 1984 г.). Ее недостаток в том, что она невыполнима при 36 пазах на статоре. Наиболее близкой к изобретению является статорная обмотка трехфазного электродвигателя, состоящая из 12 пар совпадающих осями разношаговых однослойных и двухслойных катушек с однослойными внешними катушками (а.с. СССР №1316182, Н 02 К 17/14, 1988 г.). Недостаток этой обмотки в том, что она невыполнима на 20 полюсов. Техническим решением поставленной задачи является создание обмотки, выполнимой при 36 пазах статора с числом полюсов 2р=20. Поставленная задача достигается тем, что в 12 парах совпадающих осями разношаговых однослойных и двухслойных катушек внешними являются двухслойные катушки, при этом в каждой паре объединены концы двухслойной и однослойной катушек, начало однослойной катушки (4i-3)-й пары соединено с началом однослойной катушки 4i-й пары, начало двухслойной катушки 4i-й пары соединено с началом двухслойной катушки (4i+3)-й пары, начало однослойной катушки (4i+3)-й пары соединено с началом однослойной катушки (4i+6)-й пары, выводы взяты от начал двухслойных катушек (4i-3)-й пары, начала двухслойных катушек (4i+6)-й пары объединены в нулевую точку (i=1, 2, 3, а из чисел больше 12 вычитается 12). Новизна заявленного технического решения заключается в том, что из 12 пар однослойных и двухслойных катушек внешними являются двухслойные катушки, при этом в каждой паре объединены концы двухслойной и однослойной катушек, начало однослойной катушки (4i-3)-й пары соединено с началом однослойной катушки 4i-й пары, начало двухслойной катушки 4i-й пары соединено с началом двухслойной катушки (4i+3)-й пары, начало однослойной катушки (4i+3)-й пары соединено с началом однослойной катушки (4i+6)-й пары, выводы взяты от начал двухслойных катушек (4i-3)-й пары, начала двухслойных катушек (4i+6)-й пары объединены в нулевую точку (i=1, 2, 3, а из чисел больше 12 вычитается 12). По данным научно-технической и патентной литературы авторам неизвестна заявляемая совокупность признаков, направленная на достижение поставленной задачи, и это решение не вытекает с очевидностью из известного уровня техники, что позволяет сделать вывод о соответствии решения уровню изобретения. Предлагаемое техническое решение промышленно применимо. Сущность изобретения поясняется чертежами. На фиг.1 показана развернутая схема обмотки; на фиг.2 – направление токов в сторонах катушек; на фиг.3 – форма магнитодвижущей силы обмотки. Статорная обмотка трехфазного электродвигателя состоит из 12 пар совпадающих осями внешних двухслойных катушек с шагом y=6 и внутренних однослойных катушек с шагом y=2, в каждой паре катушек объединены концы двухслойной и однослойной катушек, начало однослойной катушки (4i-3)-й пары соединено с началом однослойной катушки 4i-й пары, начало двухслойной катушки 4i-й пары соединено с началом двухслойной катушки (4i+3)-й пары, начало однослойной катушки (4i+3)-й пары соединено с началом однослойной катушки (4i+6)-й пары, выводы 13, 14 и 15 взяты от начал однослойных катушек (4i-3)-й пары, начала двухслойных катушек (4i+6)-й пары образуют нулевую точку N (i=1, 2, 3; из чисел пазов больше 12 вычитается 12). На фиг.2 видны 20 полюсов трехфазной обмотки. Лучшая форма магнитодвижущей силы получается при соотношении витков в двухслойных и однослойных катушках 0,8/2.
Формула изобретения
Статорная обмотка трехфазного электродвигателя, состоящая из 12 пар совпадающих осями разношаговых однослойных и двухслойных катушек, отличающаяся тем, что в качестве внешних катушек использованы двухслойные, при этом в каждой паре объединены концы двухслойной и однослойной катушек, начало однослойной катушки (4i-3)-й пары соединено с началом однослойной катушки 4i-й пары, начало двухслойной катушки 4i-й пары соединено с началом двухслойной катушки (4i+3)-й пары, начало однослойной катушки (4i+3)-й пары соединено с началом однослойной катушки (4i+6)-й пары, причем выводы использованы от начал двухслойных катушек (4i-3)-й пары, а начала двухслойных катушек (4i+6)-й пары объединены в нулевую точку (i=1,2,3), а из числа пазов больше 12 вычитается 12.

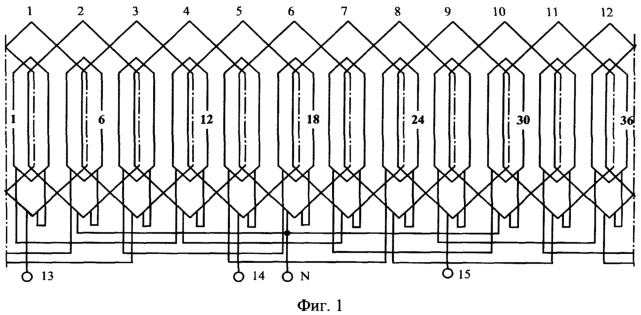

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 15.07.2005
Извещение опубликовано: 20.03.2007 БИ: 08/2007
|
||||||||||||||||||||||||||
