Патент на изобретение №2252474

(54) СТАТОРНАЯ ОБМОТКА ЧЕТЫРЁХПОЛЮСНОГО АСИНХРОННОГО ГЕНЕРАТОРА

(57) Реферат:

Изобретение относится к электромашиностроению и может быть использовано для создания автономных источников электроэнергии на два напряжения. Статорная обмотка четырехполюсного асинхронного генератора состоит из 12 катушечных групп с соединением конца 3-й катушечной группы с концом 6-й катушечной группы, конца 7-й катушечной группы с концом 10-й катушечной группы, конца 11-й катушечной группы с концом 2-й катушечной группы. Конец 1-й катушечной группы соединен с началом 7-й катушечной группы, начало 10-й катушечной группы – с концом 4-й катушечной группы, конец 5-й катушечной группы – с началом 11-й катушечной группы, начало 2-й катушечной группы – с концом 8-й катушечной группы, конец 9-й катушечной группы – с началом 3-й катушечной группы, начало 6-й катушечной группы – с концом 12-й катушечной группы. Выводы взяты от объединенных начал 1-й и 12-й катушечных групп, от объединенных начал 4-й и 5-й катушечных групп, от объединенных начал 8-й и 9-й катушечных групп, от объединенных концов 3-й и 6-й катушечных групп, от объединенных концов 7-й и 10-й катушечных групп и от объединенных концов 11-й и 2-й катушечных групп. Технический результат заключается в расширении функциональных возможностей обмотки и получении возможности создания источников энергии на два напряжения на основе асинхронных генераторов с конденсаторным возбуждением при фиксированной частоте вращения приводного двигателя. 3 ил.

Изобретение относится к электротехнике и может быть использовано для создания автономных источников электроэнергии на два напряжения.

Известна четырехполюсная статорная обмотка из 6 катушечных групп, при этом конец 1 катушечной группы соединен с началом 4 катушечной группы, конец 3 катушечной группы соединен с началом 6 катушечной группы, конец 5 катушечной группы соединен с началом 2 катушечной группы, с выводами от начал 1, 3, 6 катушечных групп и от концов 4, 6, 2 катушечных групп /1,2/.

Недостаток известной обмотки заключается в том, что в асинхронных генераторах автономных источников электроэнергии с определенной частотой вращения приводной машины она создает напряжение одной величины.

Известна четырехполюсная статорная обмотка, состоящая из 12 катушечных групп, при этом конец 1 катушечной группы соединен с концом 4 катушечной группы, начало 4 катушечной группы соединено с началом 7 катушечной группы, конец 7 катушечной группы соединен с концом 10 катушечной группы, конец 5 катушечной группы соединен с концом 8 катушечной группы, начало 8 катушечной группы соединено с началом 11 катушечной группы, конец 11 катушечной группы соединен с концом 2, конец 9 катушечной группы соединен с концом 12 катушечной группы, начало 12 катушечной группы соединено с началом 3 катушечной группы, конец 3 катушечной группы соединен с концом 6, с выводами от начал 1, 5 и 9 катушечных групп и от начал 10, 2 и 6 катушечных групп /1, 2/.

Недостаток известной обмотки заключается в том, что в асинхронных генераторах автономных источников электроэнергии с определенной частотой вращения приводной машины она создает напряжение одной величины.

Техническим решением изобретения является расширение функциональных возможностей обмотки – получение двух напряжений асинхронного генератора.

Поставленная задача достигается тем, что в статорной обмотке из 12 катушечных групп с соединением конца 3 катушечной группы с концом 6 катушечной группы, конца 7 катушечной группы с концом 10 катушечной группы, конца 11 катушечной группы с концом 2 катушечной группы, конец 1 катушечной группы соединен с началом 7 катушечной группы, начало 10 катушечной группы соединено с концом 4 катушечной группы, конец 5 катушечной группы соединен с началом 11 катушечной группы, начало 2 катушечной группы соединено с концом 8 катушечной группы, конец 9 катушечной группы соединен с началом 3 катушечной группы, начало 6 катушечной группы соединено с концом 12 катушечной группы, выводы взяты от объединенных начал 1 и 12 катушечных групп, от объединенных начал 4 и 5 катушечных групп, от объединенных начал 8 и 9 катушечных групп, от объединенных концов 3 и 6 катушечных групп, от объединенных концов 7 и 10 катушечных групп и от объединенных концов 11 и 2 катушечных групп.

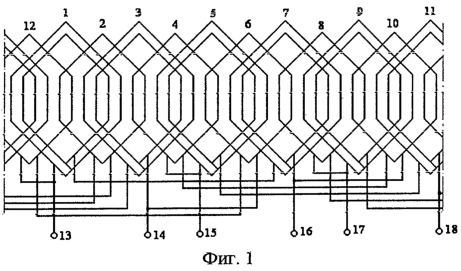

На фиг.1 приведена схема обмотки при 36 пазах статора; на фиг.2 – схема подключения конденсаторов возбуждения 19, 20, 21; на фиг.3 – векторная диаграмма напряжений.

Согласно фиг.1 статорная обмотка содержит 12 катушечных групп, при этом конец 1 катушечной группы соединен с началом 7 катушечной группы, конец 7 катушечной группы соединен с концом 10 катушечной группы, начало 10 катушечной группы соединено с концом 4 катушечной группы, конец 5 катушечной группы соединен с началом 11 катушечной группы, конец 11 катушечной группы соединен с концом 2 катушечной группы, начало 2 катушечной группы соединено с концом 8 катушечной группы, конец 9 катушечной группы соединен с началом 3 катушечной группы, конец 3 катушечной группы соединен с концом 6 катушечной группы, начало 6 катушечной группы соединено с концом 12 катушечной группы, выводы взяты от объединенных начал 1 и 12 катушечных групп, от объединенных начал 4 и 5 катушечных групп, от объединенных начал 8 и 9 катушечных групп, от объединенных концов 3 и 6 катушечных групп, от объединенных концов 7 и 10 катушечных групп и от объединенных концов 11 и 2 катушечных групп.

Согласно фиг.2 конденсаторы возбуждения 19, 20, 21 подключены к выводам обмотки высшего напряжения 13, 15, 17.

Согласно фиг.3 соотношение суммы векторов катушек между выводами обмотки 13 и 15 и выводами 16 и 18 определяет соотношение напряжений между указанными выводами 1,73/1.

Таким образом, предлагаемая статорная обмотка асинхронного генератора позволяет изготовить источник питания на два напряжения, например, на 400 и 230 В.

Источники информации

1. Асинхронные двигатели серии 4А: Справочник / А.Э.Кравчик, М.М.Шлаф, В.И.Афонин, Е.А.Соболенская. – М.: Энергоиздат, 1982, 208 с.

2. Ванурин В.Н. Статорные обмотки асинхронных электродвигателей. – Зерноград: ВНИПТИМЭСХ, 2001, 44 с.

Формула изобретения

Статорная обмотка четырехполюсного асинхронного генератора, состоящая из 12 катушечных групп с соединением конца 3-й катушечной группы с концом 6-й катушечной группы, конца 7-й катушечной группы с концом 10-й катушечной группы, конца 11-й катушечной группы с концом 2-й катушечной группы, отличающаяся тем, что конец 1-й катушечной группы соединен с началом 7-й катушечной группы, начало 10-й катушечной группы соединено с концом 4-й катушечной группы, конец 5-й катушечной группы соединен с началом 11-й катушечной группы, начало 2-й катушечной группы соединено с концом 8-й катушечной группы, конец 9-й катушечной группы соединен с началом 3-й катушечной группы, начало 6-й катушечной группы соединено с концом 12-й катушечной группы, выводы взяты от объединенных начал 1-й и 12-й катушечных групп, от объединенных начал 4-й и 5-й катушечных групп, от объединенных начал 8-й и 9-й катушечных групп, от объединенных концов 3-й и 6-й катушечных групп, от объединенных концов 7-й и 10-й катушечных групп и от объединенных концов 11-й и 2-й катушечных групп.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 28.11.2005

Извещение опубликовано: 27.06.2007 БИ: 18/2007
