Патент на изобретение №2252359
|
||||||||||||||||||||||||||
(54) СПОСОБ КОНСЕРВАЦИИ ПРОМЫСЛОВОГО ТРУБОПРОВОДА
(57) Реферат:

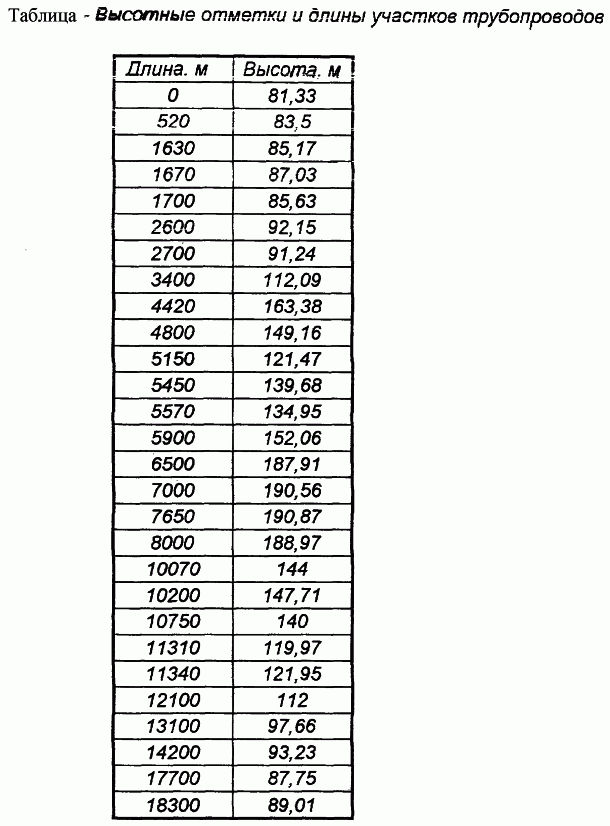

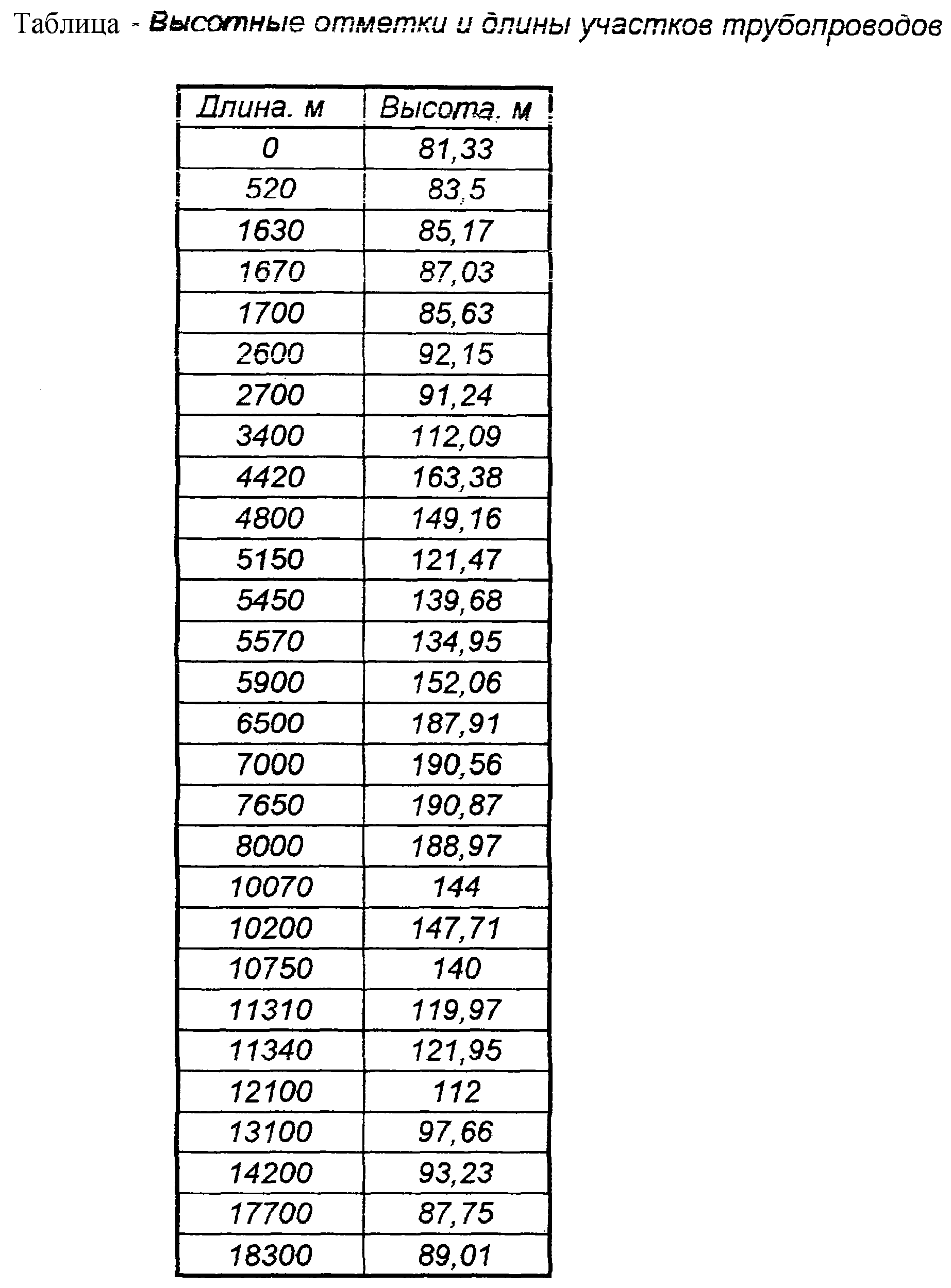

Изобретение относится к нефтедобывающей промышленности, в частности к консервации промысловых нефтепроводов. Техническим результатом изобретения является повышение эффективности способа консервации трубопровода путем создания незамерзающей среды на незаглубленном в грунт участке трубопровода. Это достигается тем, что в трубопровод предварительно подают ингибированную воду в объеме V=Vтр-Vз-Vл, где Vтр – объем полости трубопровода; Vз – объем незаглубленного участка трубопровода; Vл – объем “ловушек” на восходящей ветви трубопровода, а завершают его заполнение нефтью в объеме Vз+Vл. Сравнивают две ветви трубопровода, образованные возвышенным участком и начальной и конечной точками профиля трубопровода, выявляют ветвь, на которой будет меньше удерживаться нефти, и по этой ветви ведут заполнение трубопровода водой и завершают его заполнение нефтью. 1 з. п.ф-лы, 1 ил., 1 табл.
Изобретение относится к нефтедобывающей промышленности и может быть использовано для консервации нефтепромысловых трубопроводов, в частности незаглубленных участков трубопроводов. В соответствии с действующими нормативными документами при временном прекращении эксплуатации трубопроводов они должны быть подвергнуты консервации. Известно техническое решение (см. а. с. 266982, кл. 22 g, 7/02, 1968), в котором для увеличения коррозийной стойкости трубопровода на его внутреннюю поверхность наносят слой нефти и окисляют его продувкой воздухом. Для этого из трубопровода предварительно вытесняют транспортируемую жидкость, заполняют ее нефтью и продувают воздухом. Недостаток – прочность и коррозионная стойкость покрытий не превышает 70 дней, вследствие чего известный способ находит ограниченное применение. Наиболее близким техническим решением к предлагаемому изобретению является (см. РД 39-132-94 “Правила по эксплуатации, ревизии, ремонту и отбраковке нефтепромысловых трубопроводов”), в котором на период временной консервации трубопровод заполняют консервантом (подготовленной нефтью, ингибированной водой). При консервации подготовленной нефтью в случае возможной аварийной разгерметизации трубопровода негативные последствия разливов нефти более тяжелые, чем при разливе пресной воды. Одной из актуальных проблем являются противоправные врезки в трубопроводы с целью хищения нефти. Кроме потерь углеводородного сырья наносится серьезный ущерб окружающей среде, отвлекаются значительные материальные ресурсы на ликвидацию умышленных разгерметизаций трубопроводов. Ясно, что вода в трубопроводе как консервант не может являться объектом хищения и в случае ее разлива негативные последствия для окружающей среды будут менее масштабны, чем при разливах нефти. Поэтому промысловые работники при консервации трубопроводов чаще применяют воду, чем нефть. Трубопроводы системы сбора нефти и поддержания пластового давления (ППД) имеют незаглубленные в грунт участки. Эти участки являются потенциально опасными в зимний период времени из-за высокой вероятности разрушения вследствие замораживания воды, используемой в качестве консерванта. В большинстве случаев незаглубленные в грунт участки совпадают с самой высокой точкой трассы трубопровода. Подобные участки на местности приходятся на водоразделы, перевалы, сложенные коренными породами. В эти породы можно заглубить трубопровод только с использованием взрывных технологий, поэтому, как правило, они оказываются незаглубленными. Ингибированная вода является дешевым и технологически удобным агентом для консервации промысловых трубопроводов. Основным недостатком ингибированной воды следует считать замерзание воды в зимний период на незаглубленных в грунт участках. Вода при замерзании расширяется на 9%, что приводит к дополнительным напряжениям в металле труб и разрушению трубопровода. Таким образом, возникла задача консервации промыслового трубопровода с возвышенным по трассе незаглубленным в грунт участком с обеспечением условий предотвращения разрушения этого участка. Техническим результатом изобретения является повышение эффективности способа консервации трубопровода путем создания незамерзающей среды на незаглубленном в грунт участке трубопровода. Это достигается тем, что в способе консервации промыслового трубопровода с возвышенным по трассе незаглубленным в грунт участком, включающем прекращение транспортирования продукции по трубопроводу, вытеснение из него транспортируемого продукта и заполнение полости трубопровода консервирующим агентом, в трубопровод предварительно подают ингибированную воду в объеме V=Vтр-Vз-Vл, где Vтр – объем полости трубопровода; Vз – объем незаглубленного участка трубопровода; Vл – объем “ловушек” на восходящей ветви трубопровода, а завершают его заполнение нефтью в объеме Vз+Vл. Трубопровод можно заполнять консервантом с его начальной и конечной точек, при этом возможно, что количество нефти используемой для консервации, будет разным. Поэтому сравнивают две ветви трубопровода, образованные возвышенным участком, начальной и конечной точками профиля трубопровода, выявляют ветвь, на которой будет меньше удерживаться нефти, и по этой ветви ведут заполнение трубопровода водой и завершают его заполнение нефтью. На чертеже приведен профиль трубопровода. В таблице даны высотные отметки и длины участков трубопровода. Трубопровод диаметром 325 мм и толщиной стенки 8 мм, протяженностью 18300 м, объем внутренней полости трубопровода 1371,632 м3, имеет незаглубленный в грунт участок трубопровода с высотными отметками 190,56 м и 190,87 м. Длина проблемного участка составляет 650 метров, его объем 48,719 м3. На профиле трубопровода видны две ветви, образованные возвышенным участком и начальной и конечной точками трубопровода. На левой ветви от отметки 81,33 м до точки с отметкой 190,56 м имеется два локальных поднятия (с отметками верхних точек 163,38 м и 139,68 м). На этих двух поднятиях может скапливаться нефть в объеме 127,42 м3 при подаче нефти в трубопровод, предварительно заполненный водой в объеме V. Поэтому для заполнения проблемного участка трубопровода через левую ветвь потребуется нефти 127,42+48,719=176,139 м3 При использовании правой ветви трубопровода для заполнения его полости консервирующим агентом количество нефти, подкачиваемой в ингибированную воду, задержится в ловушке – 19,488 м3. Поэтому для заполнения незаглубленного в грунт участка трубопровода понадобится нефти 19,488+48,719=68,207м3. Таким образом заполнение трубопровода целесообразно проводить с правой ветви. Использование предлагаемого изобретения позволит предотвратить разрушение незаглубленного участка трубопровода в результате замораживания консерванта.
Формула изобретения
1. Способ консервации промыслового трубопровода с возвышенным по трассе, не заглубленным в грунт участком, включающий прекращение транспортирования продукции по трубопроводу, вытеснение из него транспортируемого продукта и заполнение полости трубопровода консервирующим агентом, отличающийся тем, что в трубопровод предварительно подают ингибированную воду в объеме V=Vтр-Vз-Vл, где Vтp – объем полости трубопровода; Vз – объем незаглубленного участка трубопровода; Vл – объем “ловушек” на восходящей ветви трубопровода, а завершают его заполнение нефтью в объеме Vз+Vл. 2. Способ консервации промыслового трубопровода по п.1, отличающийся тем, что сравнивают две ветви трубопровода, образованные возвышенным участком и начальной и конечной точками профиля трубопровода, выявляют ветвь, на которой будет меньше удерживаться нефти, и по этой ветви ведут заполнение трубопровода водой и завершают его заполнение нефтью.

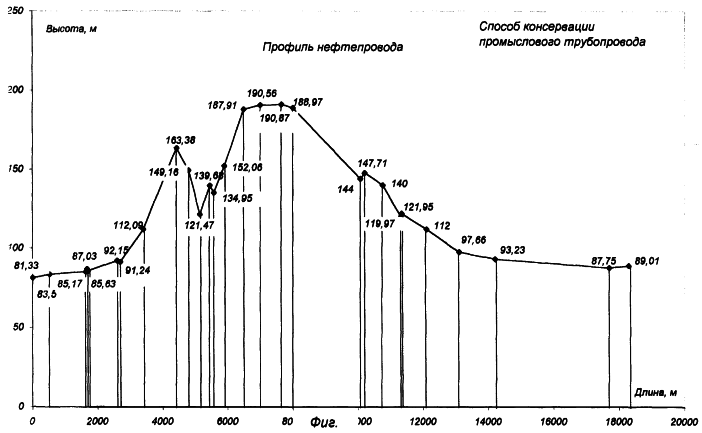

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 31.07.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
