Патент на изобретение №2252318
|
||||||||||||||||||||||||||
(54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ
(57) Реферат:
Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Техническим результатом, достигаемым заявленным изобретением, является повышение экономичности и надежности тепловой электрической станции. Для достижения этого результата предложен способ работы тепловой электрической станции, по которому в вакуумный деаэратор подают исходную воду и греющий агент, исходную воду и греющий агент подогревают в подогревателях исходной воды и греющего агента, в последний из которых в качестве греющей среды подают пар отбора турбины. В качестве греющей среды в подогревателе исходной воды используют конденсат подогревателя греющего агента. 1 ил.
Изобретение относится к области теплоэнергетики и может быть использовано на тепловых электростанциях. Известны аналоги – способы работы тепловой электрической станции, по которым в вакуумный деаэратор подают исходную воду и греющий агент, исходную воду и греющий агент подогревают в подогревателях исходной воды и греющего агента, на которые в качестве греющей среды подают пар отборов турбины (см. а.с. №1267015, Б.И. 1986 №40). Этот аналог принят в качестве прототипа. Недостатком аналогов и прототипа является пониженная экономичность тепловых электростанций вследствие затрат электроэнергии на привод насосов, перекачивающих конденсат подогревателя греющего агента, а также из-за необходимости больших затрат пара на подогрев исходной воды. Техническим результатом, достигаемым настоящим изобретением, является повышение экономичности тепловой электрической станции за счет более полного использования теплоты греющего пара, подаваемого на подогреватель греющего агента, снижения затрат электроэнергии на транспорт конденсата подогревателя греющего агента, снижения расхода пара на подогрев исходной воды. Для достижения этого результата предложен способ работы тепловой электрической станции, по которому в вакуумный деаэратор подают исходную воду и греющий агент, исходную воду и греющий агент подогревают в подогревателях исходной воды и греющего агента, в последний из которых в качестве греющей среды подают пар отбора турбины. Особенность заключается в том, что в качестве греющей среды в подогревателе исходной воды используют конденсат подогревателя греющего агента. Новый способ работы тепловой электрической станции позволяет повысить экономичность работы тепловой электрической станции за счет снижения затрат электроэнергии на транспорт конденсата подогревателя греющего агента, более полного использования тепла конденсата греющего пара, подаваемого на подогреватель греющего агента, снижения расхода пара на подогрев исходной воды. Далее рассмотрим сведения, подтверждающие возможность осуществления изобретения с получением искомого технического результата. На чертеже изображена принципиальная схема тепловой электрической станции, поясняющая предложенный способ. Станция содержит паровую турбину 1 с конденсатором, который подключен трубопроводом основного конденсата турбины 2 с включенными в него регенеративными подогревателями низкого давления 3 к деаэратору повышенного давления, вакуумный деаэратор 4 с трубопроводами исходной воды 5 и греющего агента 6. Подогреватель исходной воды 7, включенный в трубопровод исходной воды, подключен по греющей среде к конденсатопроводу 8 подогревателя греющего агента 9. Рассмотрим пример реализации заявленного способа работы тепловой электрической станции. Отработавший в паровой турбине 1 пар конденсируют в конденсаторе, после которого основной конденсат турбины последовательно подогревают в регенеративных подогревателях низкого давления 3. В вакуумный деаэратор 4 по трубопроводу 6 подают греющий агент, подогреваемый в подогревателе 9, а по трубопроводу 5 – исходную воду, которую подогревают в подогревателе 7. По трубопроводу 8 в подогреватель исходной воды 7 подают конденсат подогревателя греющего агента 9. Охлажденный конденсат после подогревателя исходной воды направляют в тракт основного конденсата перед первым по ходу основного конденсата подогревателем низкого давления. Далее деаэрированную воду направляют в систему теплоснабжения. Таким образом, новый способ позволяет максимально возможно использовать тепло греющего пара, подаваемого на подогреватель греющего агента, снизить затраты электроэнергии на транспорт конденсата подогревателя греющего агента, снизить затраты пара на подогрев исходной воды, т.е. повысить экономичность работы тепловой электрической станции.
Формула изобретения
Способ работы тепловой электрической станции, по которому в вакуумный деаэратор подают исходную воду и греющий агент, исходную воду и греющий агент подогревают в подогревателях исходной воды и греющего агента, в последний из которых в качестве греющей среды подают пар отбора турбины, отличающийся тем, что в качестве греющей среды в подогревателе исходной воды используют конденсат подогревателя греющего агента.

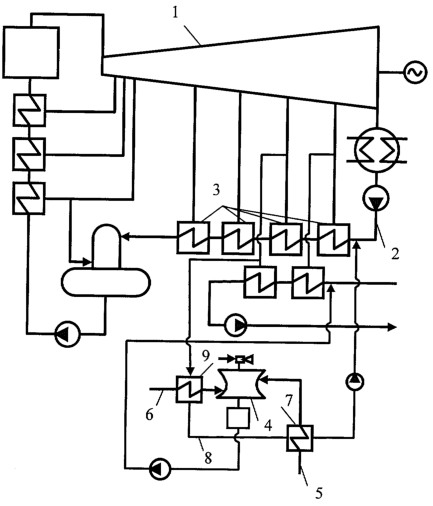

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.11.2005
Извещение опубликовано: 27.04.2007 БИ: 12/2007
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.11.2005
Извещение опубликовано: 20.06.2007 БИ: 17/2007
|
||||||||||||||||||||||||||
