Патент на изобретение №2252306
|
||||||||||||||||||||||||||
(54) ДОЛОТО ДЛЯ УДАРНО-ВРАЩАТЕЛЬНОГО БУРЕНИЯ
(57) Реферат:
Изобретение относится к горной промышленности и может быть использовано в конструкциях долот для ударно-вращательного бурения при бурении калиброванных по диаметру скважин. Долото для ударно-вращательного бурения содержит корпус с размещенными на его торце твердосплавными породоразрушающими выступами, высота которых увеличивается от периферии к центру. Заодно с корпусом выполнен центральный опережающий породоразрушающий выступ, который снабжен твердосплавной вставкой, а периферийные выступы выполнены с высотой, прямо пропорциональной их расстоянию от центра долота и обратно пропорциональной их числу и диаметру. Боковая часть корпуса снабжена калибрующими вставками, расположенными на одинаковом расстоянии от центра долота с периферийными породоразрушающими выступами. Калибрующие вставки выполнены вольфрамокобальтовыми. Повышается стойкость долота при обеспечении направленности бурения и выполнении скважин круглой формы. 1 з.п. ф-лы, 2 ил.
Изобретение относится к горной промышленности и может быть использовано в конструкциях долот для ударно-вращательного бурения при бурении калиброванных по диаметру скважин. Известна буровая коронка, включающая корпус с закрепленными на торце по концентрическим окружностям от центра к периферии твердосплавными вставками (см. а.с. СССР №1404631, МПК7 Е 21 В 10/36, опубл. 23.06.88 г.). Недостатком данной коронки является ограниченная стойкость периферийных вставок кольцевой зоны предразрушения. Наиболее близким к предлагаемому техническому решению является долото для ударно-вращательного бурения, содержащее корпус с размещенными на его торце породоразрушающими выступами, высота которых увеличивается от периферии к центру долота (см. а.с. СССР №1652503, МПК7 Е 21 В 10/36, опубл.30.05.91 г.). Недостатками прототипа являются ограниченная стойкость породоразрушающих вставок, их неустойчивое положение в забое, отсутствие калибровки скважины и, как следствие, бурение скважины выполняется не круглой формы. Задачей предлагаемого изобретения является создание стойкого долота для ударно-вращательного бурения с расширенными функциональными возможностями. Технический результат заключается в обеспечении направленности бурения и выполнении скважины круглой формы. Этот технический результат достигается тем, что в известном долоте для ударно-вращательного бурения, содержащем корпус с размещенными на его торце твердосплавными породоразрушающими выступами, высота которых увеличивается от периферии к центру, согласно изобретению заодно с корпусом выполнен центральный, опережающий, породоразрушающий выступ, который снабжен твердосплавной вставкой, а периферийные выступы выполнены с высотой, прямо пропорциональной их расстоянию от центра долота и обратно пропорциональной их числу и диаметру, при этом боковая часть корпуса снабжена калибрующими вставками, расположенными на одинаковом расстоянии с периферийными породоразрушающими выступами. Калибрующие вставки выполнены вольфрамокобальтовыми. Данная конструкция долота позволит повысить его стойкость и расширить функциональные возможности за счет калибровочных вставок. Сущность изобретения поясняется чертежами, где на фиг.1 изображен общий вид долота, на фиг.2 – вид со стороны рабочего торца. Долото для ударно-вращательного бурения состоит из корпуса 1, центрального опережающего породоразрушающего выступа 2, выполненного заодно с корпусом 1 и снабженного твердосплавной вставкой 3, например, вольфрамокобальтовой, и периферийных пород оразрушающих выступов 4. Боковая часть корпуса 1 снабжена калибрующими вставками 5, расположенными на одинаковом расстоянии (R) с периферийными породоразрушающими выступами 4 от центра долота. Долото для ударно-вращательного бурения работает следующим образом. При нанесении ударов по корпусу 1 долота и вращения его вокруг своей оси происходит забуривание центрального опережающего породоразрушающего выступа 2 с твердосплавной вставкой 3, к работе которого затем подключаются и периферийные породоразрушающие выступы 4 за счет осевой подачи долота на забой. Окончательно процесс бурения завершается калибровкой скважины калибрующими вставками 5. Высота (h) породоразрушающих выступов 4 пропорциональна радиусу (г) расстояния от центра долота и обратно пропорциональна их числу и диаметру (d) выступов, т.к. объем разрушения породы в этом случае определяет интенсивность износа выступов в соответствии с их месторасположением в корпусе 1 долота. Использование предлагаемого долота для ударно-вращательного бурения позволит по сравнению с прототипом повысить стойкость породоразрушающих выступов, расширить функциональные возможности долота за счет создания калибровочной поверхности скважины.
Формула изобретения
1. Долото для ударно-вращательного бурения, содержащее корпус с размещенными на его торце твердосплавными породоразрушающими выступами, высота которых увеличивается от периферии к центру, отличающееся тем, что заодно с корпусом выполнен центральный опережающий породоразрушающий выступ, который снабжен твердосплавной вставкой, а периферийные выступы выполнены высотой, прямо пропорциональной их расстоянию от центра долота и обратно пропорциональной их числу и диаметру, при этом боковая часть корпуса снабжена калибрующими вставками, расположенными на одинаковом расстоянии от центра долота с периферийными породоразрушающими выступами. 2. Долото по п.1, отличающееся тем, что калибрующие вставки выполнены вольфрамокобальтовыми.

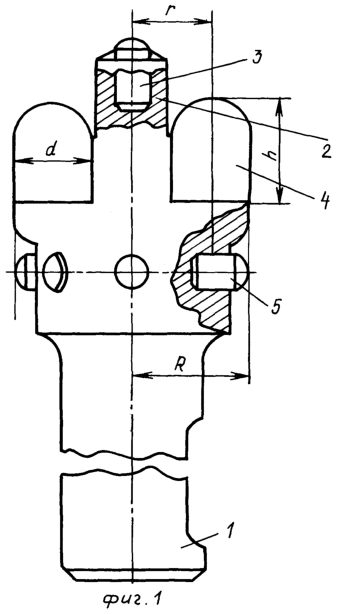

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Извещение опубликовано: 10.07.2006 БИ: 19/2006
|
||||||||||||||||||||||||||
