Патент на изобретение №2252301

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2252301 (13) C1
(51) МПК 7
E02F3/64
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2004105670/03, 25.02.2004

(24) Дата начала отсчета срока действия патента:

25.02.2004

(45) Опубликовано: 20.05.2005

(56) Список документов, цитированных в отчете о
поиске:
RU 2215850 C1, 10.11.2003. SU 724644 A, 03.04.1980. SU 753997 A, 15.08.1980. SU 881211 A1, 15.11.1981. SU 785425 A, 17.12.1980. SU 960387 A, 23.09.1982. SU 1105563 A, 30.07.1984. SU 1301935 A1, 07.04.1987. DE 2248494 B2, 03.05.1973.

Адрес для переписки:

394026, г.Воронеж, Московский пр-кт, 14, ВГТУ, патентный отдел

(72) Автор(ы):

Нилов В.А. (RU),
Нилова В.И. (RU),
Летуновский К.П. (RU),
Койбаков Г.Ж. (RU)

(73) Патентообладатель(и):

Воронежский государственный технический университет (RU)

(54) ПРИВОД НОЖЕВОЙ СИСТЕМЫ СКРЕПЕРА

(57) Реферат:

Изобретение относится к приводам ножевых систем скреперов. Привод ножевой системы скрепера включает боковые неподвижные с фиксаторами и среднюю шарнирно закрепленную к днищу секции, снабженные режущими ножами, подрезающие передние ножи, размещенные на боковых неподвижных секциях, и задние подрезающие ножи, установленные на средней шарнирной секции и снабженные снизу косынками с отверстиями для фиксаторов. Средняя шарнирная секция имеет привод через рычаги управления от гидроцилиндров. Задние подрезающие ножи средней шарнирной секции снабжены упорами, взаимодействующими с боковыми неподвижными секциями. Фиксаторы выполнены с односторонним подводом масла и пружинным возвратом. Привод снабжен путевым выключателем, взаимодействующим с рычагом управления в среднем положении средней шарнирной секции, параллельно путевому выключателю установлен двухходовой гидроуправляемый золотник, полость управления которого соединена с бесштоковой полостью гидроцилиндра привода и выходами двух- и трехпозиционных золотников. Полости гидроуправления фиксаторами дополнительно соединены со сливом через двухпозиционный золотник. Увеличивается производительность скрепера. 8 ил.

Изобретение относится к области замлеройно-транспортных машин и касается управления ножевой системой с изменяемой шириной резания.

Известна ножевая система с дискретно изменяемой шириной резания, включающая составную подножевую плиту с шарнирно закрепленной средней частью, удерживаемую в рабочем положении фиксаторами [1].

Однако такая ножевая система не имеет привода средней шарнирной режущей части, что исключает возможность копания в заключительной стадии центральной частью ножевой системы.

Известен также ковш скрепера с переменной шириной резания, имеющий реверсивный привод средней шарнирно установленной части ножевой системы [2].

Однако такой привод ножевой системы имеет сложную конструкцию (зубчатые передачи, длинные валы и т.д.), что затрудняет его практическое применение. Кроме того, все элементы привода нагружены не только при изменении ширины резания, но и в среднем, и крайних положениях средней части ножевой системы.

Наиболее близким к этому заявляемому техническому решению является ножевая система скрепера, у которой на средней шарнирной секции смонтированы подрезающие ножи [3].

Однако такая ножевая система не имеет фиксации средней секции в среднем и крайних положениях, а ее привод не обеспечивает автоматическую установку средней шарнирной секции в плоскости боковых ножей при копании.

Изобретение направлено на разгрузку ножевой системы от технологических усилий при копании в среднем и крайнем положениях средней секции и обеспечение автоматической установки этой секции в плоскости боковых ножей. Это достигается тем, что задние подрезающие ножи средней шарнирной секции снабжены упорами, взаимодействующими с боковыми неподвижными секциями, фиксаторы выполнены с односторонним подводом масла и пружинным возвратом, привод снабжен путевым выключателем, взаимодействующим с рычагом управления в среднем положении средней шарнирной секции, параллельно путевому выключателю установлен двухходовой гидроуправляемый золотник, полость управления которого соединена с бесштоковой полостью гидроцилиндра привода и выходами двух- и трехпозиционных золотников, причем полости гидроуправления фиксаторами дополнительно соединены со сливом через двухпозиционный золотник.

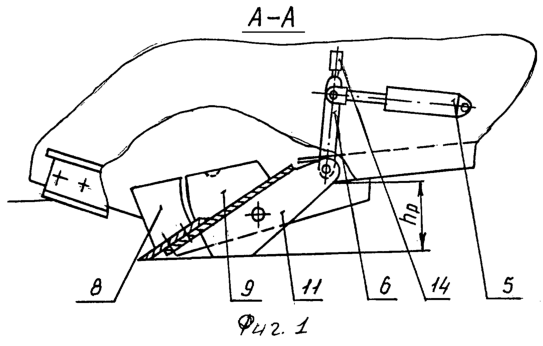

Сущность заявленного устройства пояснена чертежами, где на фиг.1, 2 изображена ножевая система при копании полной шириной ковша; на фиг.3,4 – она же при копании уменьшенной шириной; на фиг.5, 6 показана работа фиксаторов ножей; на фиг.7 — работа ограничителей; на фиг.8 приведена гидравлическая система привода.

Привод ножевой системы включает боковые секции 1 и 2, непосредственно закрепленные к днищу 3 ковша, и среднюю секцию 4, шарнирно присоединенную к днищу 3 и управляемую гидроцилиндрами привода 5 через рычаги управления 6, расположенные с каждой стороны ковша. Рычаги 6 соединены валами 7 со средней секцией 4. На внутренних кромках неподвижных секций 1 и 2 ножевой системы сверху установлены подрезающие ножи 8. На внешних боковых кромках средней ширины секции 4 смонтированы задние подрезающие ножи 9, расположенные сзади передних подрезающих ножей 8. Передние 8 и задние 9 подрезающие ножи размещены с зазором в одной плоскости, причем задние подрезающие ножи 9 снабжены упором 10, взаимодействующим с неподвижными боковыми секциями 1 и 2 (фиг.1, 2 и 7).

В плоскости подрезающих ножей 8 и 9 снизу средней шарнирной секции 4 установлены косынки 11 с отверстиями (фиг.5, 6), в которые входят засовы 12 фиксаторов 13, с пружинным возвратом, установленных снизу боковых секций 1 и 2. На боковой стенке ковша (фиг.1, 2) установлен путевой (гидравлический) выключатель 14, который в среднем положении шарнирной секции 4 взаимодействует с рычагом 6. Управление гидроцилиндрами привода 5 и фиксаторами 13 осуществляется от насоса 15 через трехпозиционный 16 (включение фиксаторов) и двухпозиционный 17 (снятие фиксаторов) золотники и гидроуправляемый двухходовой золотник 18.

Привод ножевой системы работает следующим образом.

При копании грунта полной шириной ковша (фиг.1, 2) сначала среднюю секцию 4 совмещают с плоскостью боковых секций 1 и 2 с помощью привода. Для этого предварительно трехпозиционным золотником 16 среднюю секцию 4 переводят в крайнее нижнее положение, а затем подают масло от насоса 15 тем же трехпозиционным золотником 16 в штоковую полость гидроцилиндров 5 (фиг.8), которые через рычаги 6 и валы 7 поднимают среднюю секцию 4. При совмещении плоскостей боковых 1 и 2 и средней секции 4 (фиг.1, 2) рычаг 6 воздействует на путевой выключатель 14, который переключает поток масла от трехпозиционного золотника 16 с штоковой полости гидроцилиндров привода 5 на гидроуправляемые полости фиксаторов 13 (фиг.8). В результате гидроцилиндры привода 5 останавливаются (так как путевой выключатель 14 запирает их штоковый объем масла), а засовы 12 фиксаторов 13 выдвигаются и входят в отверстия в косынках 11 (фиг.5) средней секции 4. Происходит автоматическая остановка средней секции 4 и ее фиксирование в плоскости боковых секций 1 и 2 на время выполнения операции копания (или разгрузки) всей шириной ковша.

Для перехода к копанию боковыми частями 1 и 2 ножевой системы оператор включает двухпозиционный золотник 17. Масло из гидроуправляемой полости фиксаторов 13 сливается в бак (даже если трехпозиционный золотник 16 случайно остался в положении подъема). В результате пружины фиксаторов 13 извлекают засовы 12 из отверстий в косынках 11 (фиг.6), а средняя секция 4 освобождается. Одновременно с этим двухпозиционный золотник 17 подает масло в штоковую полость гидроцилиндров привода 5, минуя трехпозиционный золотник 16, обеспечивая их движение на подъем средней секции 4 вверх из среднего положения. Поскольку в верхнем положении средняя секция 4 не участвует в процессе резания, то она не нагружает привод существенными усилиями.

При опускании средней секции 4 из верхнего положения в нижнее (фиг.3, 4) оператор подает масло от насоса 15 трехпозиционным золотником 16 в бесштоковые полости гидроцилиндров привода 5, одновременно с этим масло поступает в камеру управления гидроуправляемого золотника 18, который блокирует путевой выключатель 14 (фиг.8). В результате из штоковой полости гидроцилиндров привода 5 обеспечивается беспрепятственный слив масла на все время опускания средней шарнирной секции 4 вниз. В крайнем нижнем положении средней секции 4 усилие резания не нагружает элементы привода (валы 7, рычаги 6 и гидроцилиндры привода 5), поскольку оно воспринимается упорами 10, контактирующими с неподвижными секциями 1 и 2 (фиг.7).

Привод обеспечивает опускание средней секции 4 без введения фиксаторов 13, а при подъеме средняя секция 4 останавливается в плоскости неподвижных секций 1 и 2, и фиксаторы 13 срабатывают автоматически. Эти операции осуществляют трехпозиционным золотником 16. Для снятия фиксаторов 13 и продолжения подъема средней секции 4 служит золотник 17. Кроме того, элементы привода разгружены от значительных нагрузок посредством упоров 10 и управляемых фиксаторов 13.

Привод ножевой системы обеспечивает снижение утомляемости оператора за счет автоматической установки секций ножевой системы в среднем и крайних положениях и разгрузку конструкции ножевой системы от технологических сопротивлений при копании.

Источники информации

1. А.С. 753997 СССР, МКИ E 02 F 3/64. Ножевая система скрепера./ Нилов В.А., Борисенков В.А – №2377867/29. Заявлено 28.06.76, опубликовано Бюл. 29, 1980.

2. А.С. 1301935 СССР, МКИ E 02 F 3/64. Ковш скрепера./ Нилов В.А., Борисенков В.А., Высоцкий Н.Д. – №3910037/29, Заявлено 17.06.85, опубликовано Бюл. 13, 1987.

3. Патент РФ №2215850, МКИ7 E 02 F 3/64. Ножевая система скрепера. / Нилов В.А., Великанов А.В., Косенко А.А. – №2002107263/03, Заявлено 21.03.02, опубл. 10.11.03. Бюл. №31.

Формула изобретения

Привод ножевой системы скрепера, включающий боковые неподвижные с фиксаторами и среднюю шарнирно закрепленную к днищу секции, снабженные режущими ножами, подрезающие передние ножи, размещенные на боковых неподвижных секциях, и задние подрезающие ножи, установленные на средней шарнирной секции и снабженные снизу косынками с отверстиями для фиксаторов, средняя шарнирная секция имеет привод через рычаги управления от гидроцилиндров, отличающийся тем, что задние подрезающие ножи средней шарнирной секции снабжены упорами, взаимодействующими с боковыми неподвижными секциями, фиксаторы выполнены с односторонним подводом масла и пружинным возвратом, привод снабжен путевым выключателем, взаимодействующим с рычагом управления в среднем положении средней шарнирной секции, параллельно путевому выключателю установлен двухходовой гидроуправляемый золотник, полость управления которого соединена с бесштоковой полостью гидроцилиндра привода и выходами двух- и трехпозиционных золотников, причем полости гидроуправления фиксаторами дополнительно соединены со сливом через двухпозиционный золотник.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.02.2006

Извещение опубликовано: 27.10.2007 БИ: 30/2007
