Патент на изобретение №2252184

(54) КАНАТНО-НАТЯЖНОЙ МЕХАНИЗМ ДЛЯ ПРИВОДА РЕВЕРСИВНОГО ЛЕНТОЧНОГО КОНВЕЙЕРА

(57) Реферат:

Изобретение относится к приводам реверсивных ленточных конвейеров. На мотор-барабане реверсивного ленточного конвейера на выходных его концах имеются блоки с отверстиями, перпендикулярными оси вала мотор-барабана, через которые проходят концы каната до образования надежного крепления посредством петли. Канат запасован в направляющих в виде прямоугольных брусков из швеллера. Посредством зажима, жестко установленного на канате и имеющего гайку, перемещающуюся по винту, канат передвигается, изменяя положение мотор-барабана. Технический результат заключается в упрощении конструкции и увеличении точности регулировки установки каната. 3 ил.

Изобретение относится к приводам реверсивных ленточных конвейеров и может применяться в подъемно-транспортном машиностроении.

Известен канатно-натяжной механизм для привода реверсивного ленточного конвейера, содержащий установленные на концах выходного вала мотор-барабана блоки с закрепленными на них концами натяжного каната. Причем канат запасован на раме посредством направляющих и зажима [1].

Недостатком известного устройства является сложность конструкции и недостаточная точность регулировки установки каната.

Задачей изобретения является упрощение конструкции и увеличение точности регулировки установки каната.

Указанная задача решается посредством того, что в канатно-натяжном механизме для привода реверсивного ленточного конвейера, содержащем установленные на концах выходных валов мотор-барабана блоки с закрепленными на них концами натяжного каната, запасованного на раме посредством направляющих и зажима, на блоках имеются два отверстия, ориентированные в направлении перпендикулярно оси выходного вала таким образом, что продетый через них конец каната образует собой петлю, а зажим снабжен гайкой, взаимодействующей с винтом, для перемещения зажима то к одному, то к другому концу мотор-барабана, и направляющие выполнены в виде прямоугольных брусков из швеллера.

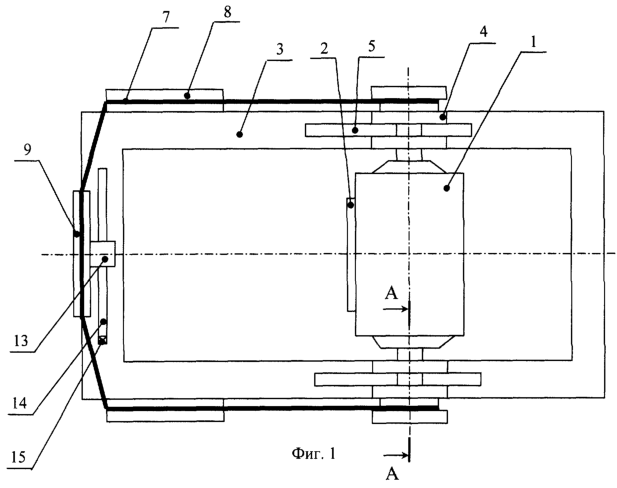

Изобретение поясняется чертежами, где на фиг.1 представлена схема канатно-натяжного механизма, на фиг.2 – разрез А-А с фиг.1, на фиг.3 – разрез Б-Б с фиг.2.

Канатно-натяжной механизм для натяжения мотор-барабана 1, приводящего реверсивный ленточный конвейер 2, опирающегося на раму 3 посредством ребордных колес 4, перемещающихся по направляющим 5, содержит на концах выходных валов мотор-барабана 1 блоки 6, на которых крепятся концы натяжного каната 7. Канат 7 запасован на раме 3 посредством выполненных в виде прямоугольных брусков из швеллера направляющих 8 и зажима 9. Причем на блоках 6 имеются отверстия 10, 11, в которые входит канат 7 таким образом, что образует петлю 12. Отверстия 10, 11 ориентированы в направлении перпендикулярно оси вала 6. Зажим 9 снабжен гайкой 13, взаимодействующей с установленным на раме 3 винтом 14, на конце которого имеется ключ 15.

Устройство работает следующим образом.

Концы каната 7 продевают через отверстия 10 в блоках 6 на выходных концах вала мотор-барабана 1 и продевают в отверстие 11 таким образом, что канат 7 образует петлю 12 и прочно посредством этой петли закрепляется на валу. При вращении мотор-барабан 1 наматывает на свои блоки 6 концы каната 7 и перемещается посредством ребордных колес 4 по направляющим 5 до тех пор, пока не натянется лента реверсивного ленточного конвейера 2. При должном натяжении ленты 2 перемещение мотор-барабана 1 по направляющим 5 заканчивается, мотор-барабан 1 начинает вращать ленту 2, не перемещаясь. Канат 7, запасованный на раме 3 в направляющих 8, выполненных в виде прямоугольных брусков из швеллера, натягивается. Зажим 9, жестко закрепленный на канате 7, имеющимися на нем гайками 13 взаимодействует с винтом 14, установленным на раме 3. При повороте ключа 15 винт 14 вращается, гайки 13 перемещаются по винту то к одному, то к другому концу мотор-барабана 1, чем обеспечивается простая, надежная и точная установка мотор-барабана 1 относительно ленты 2 конвейера.

Источник информации

1. А.с. СССР 1459981, B 65 G 23/44, опубл. 23.02.89.

Формула изобретения

Канатно-натяжной механизм для привода реверсивного ленточного конвейера, содержащий установленные на концах выходных валов мотор-барабана блоки, с закрепленными на них концами натяжного каната, запасованного на раме посредством направляющих и зажима, отличающийся тем, что на блоках имеются два отверстия, ориентированных в направлении перпендикулярно оси выходного вала таким образом, что продетый через них конец каната образует собой петлю, а зажим снабжен гайкой, взаимодействующей с винтом, для перемещения зажима то к одному, то к другому концу мотор-барабана, и направляющие выполнены в виде прямоугольных брусков из швеллера.
