Патент на изобретение №2252143

(54) ДЕМПФИРУЮЩЕЕ УСТРОЙСТВО К ПРЕССУ

(57) Реферат:

Изобретение относится к кузнечно-прессовому оборудованию. Демпфирующее устройство содержит силовой цилиндр с поршнем, разделяющим цилиндр на две полости. В одной из полостей размещена жидкость. Устройство дополнительно снабжено регулируемым дросселем, гидравлическим аккумулятором, двумя обратными клапанами и редукционным клапаном, связанными между собой трубопроводом. В полости цилиндра с жидкостью выполнены два отверстия. Гидравлический аккумулятор соединен трубопроводом с одним из этих отверстий через редукционный и обратный клапаны, а с другим – через обратный клапан и регулируемый дроссель. В результате обеспечивается регулировка площади дросселирующих отверстий и уменьшение нагрева жидкости в силовом цилиндре. 1 ил.

Изобретение относится к кузнечно-прессовому оборудованию.

Известно демпфирующее устройство к механическому прессу, содержащее силовой цилиндр с поршнем, в котором выполнены дросселирующие отверстия, а также охватывающую шток поршня компенсирующую шайбу и размещенную в цилиндре дросселирующую шайбу.

Недостатками такого устройства являются: из-за постоянства размеров дросселирующих отверстий ограниченность области применения только для выполнения разделительных операций с определенным технологическим усилием; из-за нагрева жидкости, вызывающего повышенный ее расход через дросселирующие отверстия, вследствие замкнутости объема силового цилиндра, снижение эффективности демпфирования динамических нагрузок, возникающих в звеньях главного исполнительного механизма при выполнении разделительных операций с резким снижением рабочей нагрузки.

Задачи, на решение которых направлено изобретение, состоят в обеспечении регулирования площади дросселирующих отверстий и уменьшении нагрева жидкости в силовом цилиндре.

Это достигается тем, что в демпфирующее устройство к прессу, содержащее силовой цилиндр с поршнем, разделяющим цилиндр на две полости, в одной из которых размещена жидкость, введены регулируемый дроссель, гидравлический аккумулятор, два обратных клапана, редукционный клапан, связанные между собой трубопроводом, в полости с жидкостью силового цилиндра выполнены два отверстия, при этом гидравлический аккумулятор соединен трубопроводом с одним из этих отверстий через редукционный и обратный клапаны, а с другим – через обратный клапан и регулируемый дроссель.

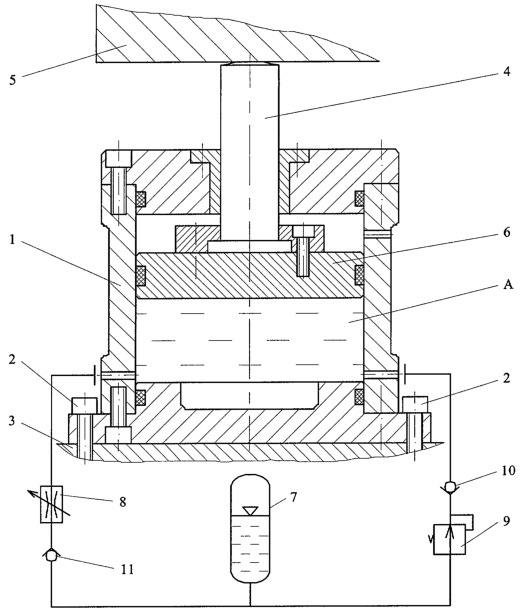

Сущность изобретения поясняется чертежом, где обозначены: 1 – силовой цилиндр, 2 – болты, 3 – стол пресса, 4 – шток, 5 – ползун пресса, 6 – поршень, 7 – гидравлический аккумулятор, 8 – регулируемый дроссель, 9 – редукционный клапан, 10 – обратный клапан, 11 – обратный клапан, А – полость с жидкостью силового цилиндра.

Силовой цилиндр 1 демпфирующего устройства при помощи болтов 2 жестко крепится к столу пресса 3, непосредственно или через подкладные плиты, таким образом, чтобы шток 4 верхней своей частью упирался в ползун 5. Полость с жидкостью А силового цилиндра, образуемая поршнем 6, соединена трубопроводом с гидравлическим аккумулятором 7 посредством регулируемого дросселя 8, редукционного клапана 9 и обратных клапанов 10 и 11.

Устройство работает следующим образом.

При холостом движении ползуна 5 вниз поршень 6 перегоняет жидкость из полости А в гидравлический аккумулятор 7. Давление жидкости в полости А силового цилиндра 1 повышается пропорционально скорости перемещения вниз поршня 6 за счет сжатия жидкости и сопротивления истечению жидкости, вытесняемой этим поршнем на слив через дроссель 8 и обратный клапан 11. Сопротивление истечению жидкости через дроссель при обычных скоростях ползуна вблизи крайнего нижнего положения мало, однако при выполнении разделительных операций в момент скола заготовки эта скорость значительно возрастает. В этом случае сопротивление истечению жидкости через дроссель 8 становится настолько большим, что позволяет эффективно гасить динамические колебания конструкции пресса, возникающие после скола заготовки. Это предотвращает поломку деталей пресса и повышает его долговечность при разделительных операциях.

При ходе ползуна 5 вверх поршень 6 и шток 4 перемещаются вслед за ползуном за счет энергии жидкости, подаваемой в полость А гидравлическим аккумулятором 7 через редукционный клапан 9 и обратный клапан 10. Таким образом, устройство восстанавливает свое первоначальное состояние.

При изменении числа ходов ползуна или веса подвижных частей изменяются силы инерции, возникающие к началу рабочего хода, для восприятия которых предусматривается регулировка с помощью редукционного клапана 9 давления жидкости, подаваемой из гидравлического аккумулятора 7 в полость А силового цилиндра 1. При выполнении разделительных операций с разными технологическими усилиями, с разной толщиной или разными механическими свойствами вырубаемого материала изменяются силы инерции, возникающие после скола заготовки, для восприятия которых предусматривается регулировка давления жидкости в полости А с помощью регулируемого дросселя 8.

Введение в демпфирующее устройство к прессу регулируемого дросселя, гидравлического аккумулятора, двух обратных клапанов, редукционного клапана, соединенных трубопроводом с отверстиями в полости с жидкостью силового цилиндра, обеспечивает регулирование площади дросселирующего отверстия и, следовательно, расхода жидкости через него, что позволяет использовать демпфирующее устройство при выполнении разделительных операций с разными технологическими усилиями, а циркуляция жидкости из силового цилиндра в аккумулятор и обратно уменьшает нагрев жидкости в цилиндре и улучшает качество демпфирования динамических нагрузок.

Формула изобретения

Демпфирующее устройство к прессу, содержащее силовой цилиндр с поршнем, разделяющим цилиндр на две полости, в одной из которых размещена жидкость, отличающееся тем, что оно снабжено регулируемым дросселем, гидравлическим аккумулятором, двумя обратными клапанами и редукционным клапаном, связанными между собой трубопроводом, в полости цилиндра с жидкостью выполнены два отверстия, при этом гидравлический аккумулятор соединен трубопроводом с одним из этих отверстий через редукционный и обратный клапаны, а с другим – через обратный клапан и регулируемый дроссель.
