(21), (22) Заявка: 2003135235/03, 03.12.2003
(24) Дата начала отсчета срока действия патента:
03.12.2003
(45) Опубликовано: 20.05.2005
(56) Список документов, цитированных в отчете о поиске:
SU 730564 A, 30.04.1980. RU 2098266 С1, 10.12.1997. DE 1049566 A, 29.01.1959.
Адрес для переписки:
424024, г.Йошкар-Ола, пл. Ленина, 3, МарГТУ, отдел интеллектуальной собственности
|
(72) Автор(ы):
Лопатин А.М. (RU), Хлытин И.А. (RU)
(73) Патентообладатель(и):
Марийский государственный технический университет (RU)
|
(54) СПОСОБ РАСПИЛОВКИ ДРЕВЕСИНЫ
(57) Реферат:
Изобретение относится к способам распиловки древесины. Технический результат – снижение себестоимости станков и производимой пилопродукции, снижение габаритов. Способ заключается в одновременной встречной подаче пильного механизма и распиливаемого сортимента, которую осуществляют механизмом синхронного привода тележек, выполненным в виде гибкой нити, перекинутой через колеса, на которой закреплены тележки с сортиментом и с пильным механизмом, движущиеся по внутренним и наружным направляющим соответственно. 1 ил.

Изобретение относится к способу распиловки древесины.
Известен способ распиловки древесины, осуществляемый путем подачи сортимента на неподвижный станок и устройство – ленточнопильный станок, состоящий из двух шкивов с натянутой на них лентой, а также из тележки, на которой крепится распиливаемый сортимент и осуществляется движение резания подачи путем перемещения тележки с сортиментом (Р.Е.Калитеевский и др. “Оборудование и технологические процессы ленточнопильных потоков” М., 1962, 149 с.).
Также известен способ распиловки древесины с подачей пильного механизма на сортимент и устройство – ленточнопильный станок, состоящий из двух шкивов с натянутой на них лентой, который крепится на тележке, движение резания подачи осуществляется путем перемещения тележки с пильным механизмом относительно неподвижного сортимента.
В этих способах и устройствах подача резания осуществляется либо перемещением тележки с сортиментом ввиду значительной массы станка относительно сортимента, либо перемещением тележки с пильным механизмом относительно неподвижного сортимента ввиду значительной массы сортимента относительно тележки с пильным механизмом. Однако оба вышеперечисленных способа имеют один и тот же недостаток: значительная (до 7-10 метров и более) длина направляющих, по которым осуществляется движение подачи.
Значительная длина направляющих усложняет изготовление последних (так как требуется длинная рама, на которой сложно изготовить направляющие с требуемыми допусками, твердое неподвижное основание и др.), выверку и монтаж рамы, больших площадей зданий, в которых монтируются эти станки, значительная длина коммуникаций силового снабжения и управления околостаночными операциями, а также уборку околостаночных площадей.
Все это в целом отражается на стоимости станка и производимой пилопродукции.
Известен способ распиловки древесины путем одновременного встречного движения подачи пильного механизма и распиливаемого сортимента (SU № 730564, опубл. 30.04.1980, В 27 В 15/00), принятый в качестве наиболее близкого аналога. Однако для осуществления известного способа используется достаточно массивное устройство со сложной системой двух приводных устройств.
Технический результат – снижение себестоимости станков и производимой пилопродукции, уменьшение габаритов станков и повышение удобства в монтаже и обслуживании, достигаемые за счет совместного встречного перемещения тележки с сортиментом и тележки с пильным механизмом.
Технический результат достигается за счет того, что в способе распиловки древесины путем одновременного встречного движения подачи пильного механизма и распиливаемого сортимента, встречное движение подачи осуществляют механизмом синхронного привода тележек, выполненным в виде гибкой нити, перекинутой через колеса, на которой закреплены тележки с сортиментом и с пильным механизмом, движущиеся по внутренним и наружным направляющим соответственно.

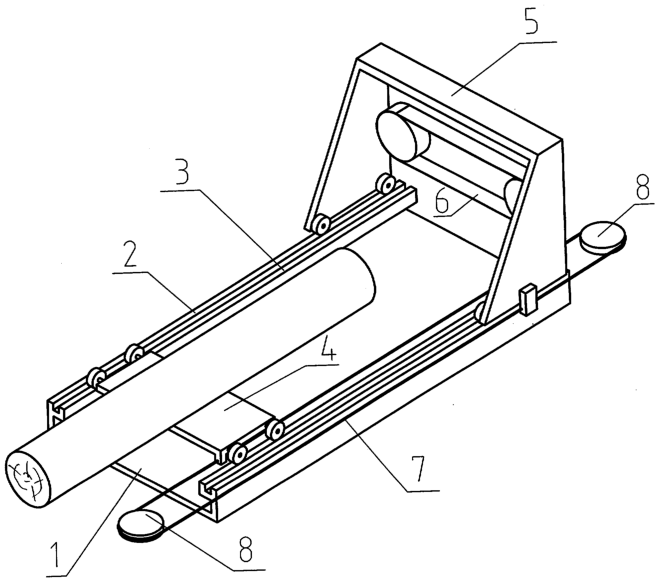

На чертеже изображена схема станка для осуществления предложенного способа.
Станок состоит из рамы 1 с парой наружных 2 и внутренних 3 направляющих, тележки с сортиментом 4, тележки 5 с пильным механизмом 6, с механизмом привода тележек, состоящей из гибкой нити 7 колес 8.
Способ реализуется следующим образом. Тележка с сортиментом 4 опирается и движется по внутренней направляющей 3, а тележка 5 с пильным механизмом 6 по наружной направляющей 2. В итоге тележки противоположно могут занимать любые крайние положения на направляющих и разъезжаются, взаимно не препятствуя друг другу за счет двух параллельных направляющих, смонтированных на одной несущей раме. Синхронный привод тележек осуществляется за счет гибкой нити (стальной канат, цепь и др.), перекинутой через колеса 8 и закрепленных одновременно на тележке с сортиментом и тележке с пильным механизмом. Движение привода подачи может осуществляться посредством колес 8 либо независимого привода одной из тележек, синхронизируясь посредством гибкой нити.
Использование предложенного способа движения подачи позволит вдвое уменьшить длину станка за счет укороченной рамы и уменьшить ширину станка, что снизит стоимость станка и пилопродукции, упростит монтаж и выверку рамы, уменьшится общая площадь помещения, занятая станком, уменьшится длина силовых и управляющих коммуникационных линий.
Формула изобретения
Способ распиловки древесины путем одновременного встречного движения подачи пильного механизма и распиливаемого сортимента, отличающийся тем, что встречное движение подачи осуществляют механизмом синхронного привода тележек, выполненным в виде гибкой нити, перекинутой через колеса, на которой закреплены тележки с сортиментом и с пильным механизмом, движущиеся по внутренним и наружным направляющим соответственно.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 04.12.2005
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
|
