Патент на изобретение №2252121

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2252121 (13) C1
(51) МПК 7
B23K35/362
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2003136307/02, 15.12.2003

(24) Дата начала отсчета срока действия патента:

15.12.2003

(45) Опубликовано: 20.05.2005

(56) Список документов, цитированных в отчете о
поиске:
SU 1646756 A1, 07.05.1991. SU 695786 А1, 05.11.1979. SU 977129 A1, 30.11.1982. SU 774873 A1, 30.10.1980.

Адрес для переписки:

656038, Алтайский край, г.Барнаул, пр. Ленина, 46, АлтГТУ, ОИПС

(72) Автор(ы):

Мандров Б.И. (RU),
Иванайский Е.А. (RU),
Шахворостов А.Г. (RU),
Загорулько А.А. (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования “Алтайский государственный технический университет им. И.И. Ползунова” (АлтГТУ) (RU)

(54) ФЛЮС ДЛЯ ФОРМИРОВАНИЯ КОРНЯ ШВА

(57) Реферат:

Изобретение может быть использовано для формирования обратной стороны корня шва при электродуговой сварке сталей. Флюс содержит компоненты в следующем соотношении, мас.%: сварочный флюс 55-75, жидкое стекло 10-20, железный порошок 15-25. Состав флюса обеспечивает повышение качества формирования корня шва при автоматической электродуговой сварке, а также возможность удержания флюса магнитным полем флюсовой подушки в любом пространственном положении. 1 табл.

Изобретение относится к области сварки, в частности к флюсам, предназначенным для формирования обратной стороны корня шва при электродуговой сварке сталей.

При автоматической однопроходной дуговой сварке наблюдается неудовлетворительное формирование корня шва вследствие образования провисов, натеков и пор в металле шва. В ряде случаев, например при использовании съемных прокладок, возможен их пригар к свариваемому металлу.

Известен сварочный флюс для формирования корня шва при дуговой сварке, содержащий плавиковый шпат, двуокись кремния, ферромарганец, ферросилиций, двуокись титана, гематит, марганцевую руду при следующем соотношении компонентов, мас.%: плавиковый шпат 10-15; двуокись кремния 30-50; ферромарганец 2,5-7,0; ферросилиций 2,5-7,0; двуокись титана 10-12; гематит 4-6. В состав сварочного флюса может быть введен углекислый кальций до 20%. Сварочный флюс изготавливается из порошкообразных компонентов путем замешивания сухой шихты на жидком стекле. Весовое соотношение жидкого стекла и сухой смеси составляет 0,6. Нанесение сварочного флюса производится шпателем или кистью слоем толщиной 0,5-1,0 мм (авторское свидетельство №497118, М. кл. В 23 К 35/36).

Однако процесс нанесения сварочного флюса весьма трудоемок, а малая толщина слоя флюса не исключает возможности образования провисов в корне шва, что может привести к низкому качеству формирования корня шва.

Наиболее близким к предлагаемому изобретению (прототипом) является флюс для сварки углеродистых сталей, содержащий сварочный плавленый высококремнистый высокомарганцовистый флюс типа АН-348, жидкое стекло и железный порошок при следующем соотношении компонентов, мас.%: сварочный плавленый высококремнистый высокомарганцовистый флюс типа АН-348 10-15, жидкое стекло 32-45, железный порошок остальное (см. авторское свидетельство СССР №1646756, М. кл.5 В 23 К 35/362).

Флюс для сварки углеродистых сталей обладает следующими недостатками:

– низкое качество формирования корня шва при автоматической электродуговой сварке, обусловленное введением в состав флюса небольшого количества сварочного плавленого высококремнистого высокомарганцовистого флюса и большого количества жидкого стекла; при этом качество формирования корня шва при автоматической электродуговой сварке дополнительно ухудшается за счет наличия возможности возникновения несплавления вследствие введения в состав флюса небольшого количества сварочного плавленого высококремнистого высокомарганцовистого флюса и большого количества железного порошка, а также за счет наличия возможности разрушения гибких элементов флюсовой подушки вследствие значительной теплопроводности флюса, из-за того что в состав флюса введено большое количество железного порошка с теплопроводностью около 40 Вт/(м×К);

– затрудненное удаление шлаковой корки, обусловленное введением в состав флюса большого количества жидкого стекла;

– отсутствие возможности удержания необходимого количества флюса магнитным полем флюсовой подушки в любом пространственном положении.

Предлагаемым изобретением решается задача повышения качества формирования корня шва при автоматической электродуговой сварке и обеспечения возможности удержания флюса магнитным полем флюсовой подушки в любом пространственном положении.

Для достижения названного технического результата флюс для формирования корня шва, содержащий сварочный флюс, жидкое стекло и железный порошок, содержит указанные компоненты в следующем соотношении, мас.%: сварочный флюс 55-75, жидкое стекло 10-20, железный порошок 15-25.

Повышение качества формирования корня шва при автоматической электродуговой сварке обусловлено увеличением количества сварочного флюса и уменьшением количества жидкого стекла в составе заявляемого флюса, что в результате приводит к получению сварного соединения с высокими механическими свойствами (см. таблицу). Дополнительно качество формирования корня шва при автоматической электродуговой сварке повышается за счет предотвращения дефектов в виде несплавлений вследствие увеличения количества сварочного флюса и уменьшения количества железного порошка в составе заявляемого флюса, а также за счет отсутствия разрушения гибких элементов флюсовой подушки вследствие уменьшения теплопроводности флюса из-за снижения количества железного порошка в его составе.

Удержание флюса магнитным полем флюсовой подушки в любом пространственном положении обеспечивается использованием в составе флюса оптимальных количеств железного порошка и жидкого стекла при хорошей отделяемости шлаковой корки от корня шва и отсутствии необходимости в ручной зачистке корня шва (см. таблицу).

Использование в составе флюса для формирования корня шва железного порошка необходимо для придания этому флюсу магнитных свойств. При содержании в составе флюса железного порошка менее 15 мас.% магнитные свойства материала недостаточны для удержания флюса магнитным полем флюсовой подушки в любом пространственном положении, а при содержании в составе флюса более 25 мас. % железного порошка происходит неудовлетворительное формирование корня шва.

Содержание в составе флюса для формирования корня шва жидкого стекла в количестве 10-20 мас.% является оптимальным, так как уменьшение его содержания ниже 10 мас.% не обеспечивает качественного формирования сварного соединения, а увеличение его содержания свыше 20 мас.% приводит к ухудшению отделяемости шлаковой корки и необходимости ручной зачистки корня шва.

Изменение в составе флюса для формирования корня шва количества сварочного флюса в сторону уменьшения менее 55 мас.% приводит к отсутствию обеспечения надежной защиты корня шва при сварке, а изменение в составе флюса для формирования корня шва количества сварочного флюса в сторону увеличения более 75 мас.% не обеспечивает достаточных механических и магнитных свойств флюсовой смеси и, следовательно, приводит к снижению качества формирования корня шва.

Предлагаемое изобретение иллюстрируется следующим примером.

Флюс для формирования корня шва изготавливали путем замешивания предварительно прокаленного сварочного флюса в количестве 55-75 мас.% и железного порошка в количестве 15-25 мас.% в жидком стекле. Жидкое стекло брали в количестве 10-20 мас.%. После изготовления смесь просушивали в течение 25 минут при температуре 220-250°С, после чего измельчали до необходимого размера. Полученный измельченный флюс для формирования корня шва подавался на флюсовую подушку, где он удерживался магнитным полем в необходимом рабочем положении.

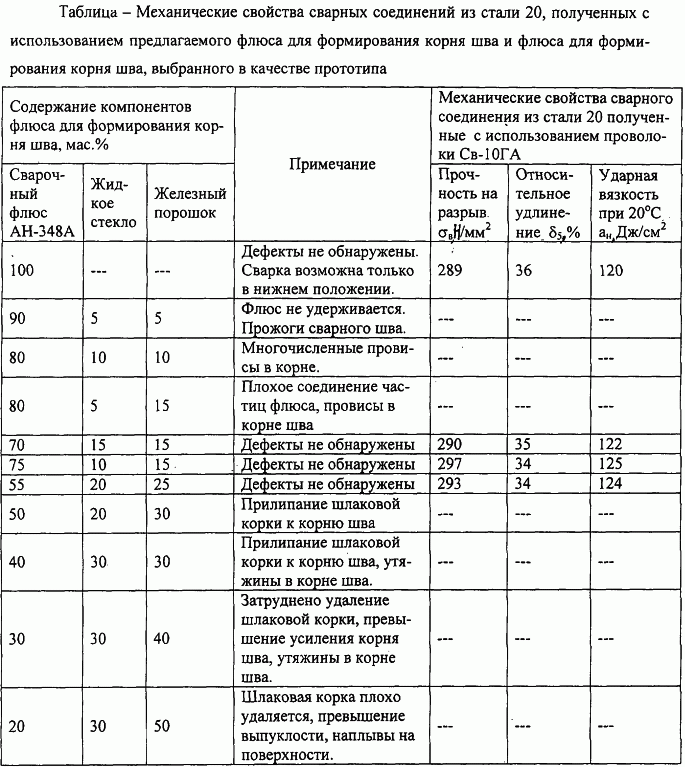

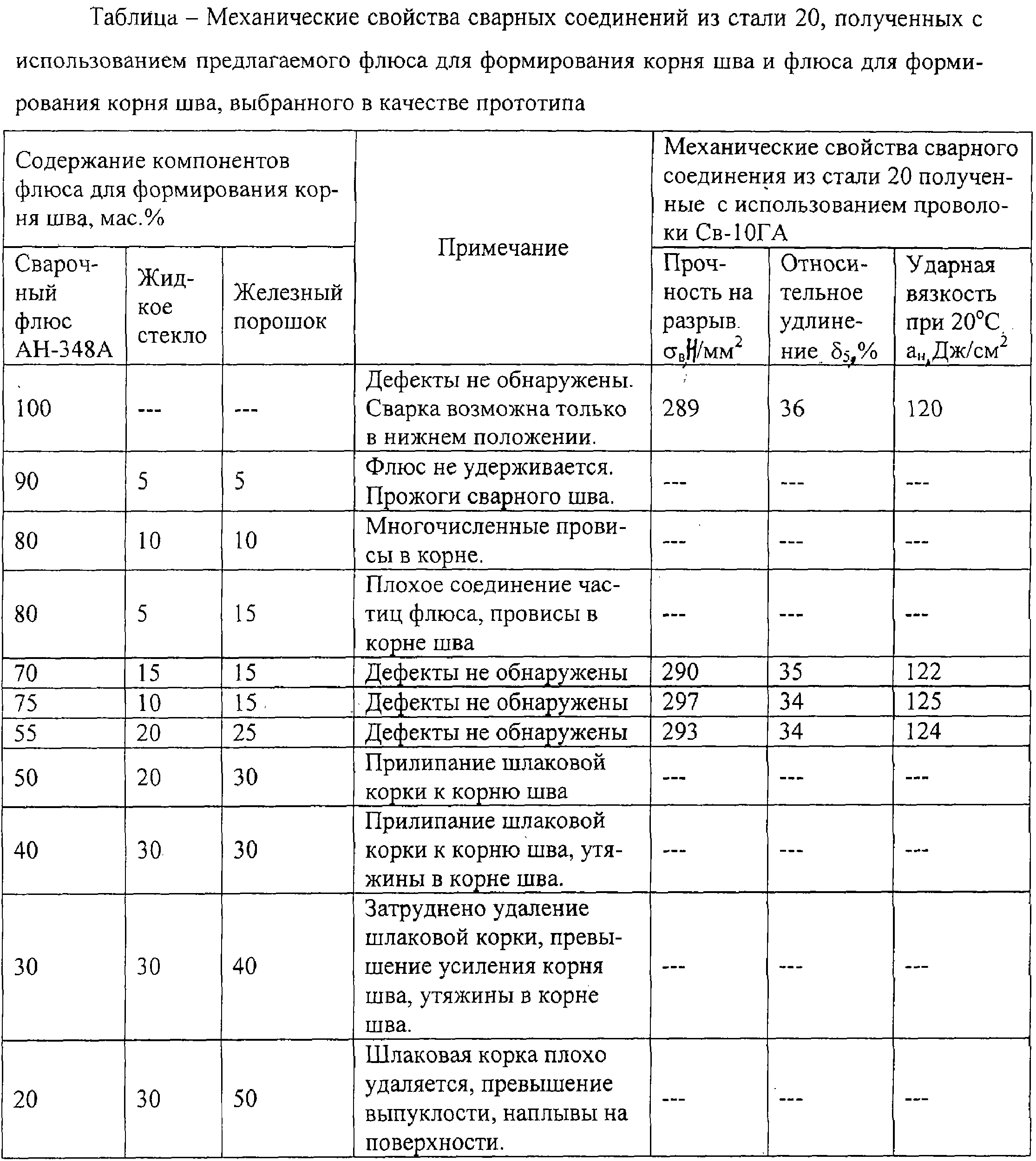

Результаты механических испытаний сварных соединений, полученных с использованием предлагаемого флюса для формирования корня сварного шва и флюса для формирования корня шва, выбранного в качестве прототипа, отражены в таблице, показывающей механические свойства названных сварных соединений.

Как следует из таблицы, механические свойства сварных соединений стали 20, выполненные с использованием данного флюса и сварочной проволоки Св-08ГА, находятся на уровне свойств сварных соединений из данной стали, выполненных в нижнем положении с использованием сварочной проволоки Св-08ГА и флюса АН-348А.

Таким образом, предлагаемое изобретение обеспечивает возможность удержания сварочного флюса магнитным полем флюсовой подушки в любом пространственном положении, что позволяет выполнять однопроходную автоматическую сварку цилиндрических изделий, а также повышать качество формирования корня шва при автоматической электродуговой сварке (см. таблицу).

Формула изобретения

Флюс для формирования корня шва, содержащий сварочный флюс, жидкое стекло и железный порошок, отличающийся тем, что он содержит указанные компоненты в следующем соотношении, мас.%:

Сварочный флюс 55-75

Жидкое стекло 10-20

Железный порошок 15-25


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.12.2005

Извещение опубликовано: 10.06.2007 БИ: 16/2007
