Патент на изобретение №2251994

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2251994 (13) C2
(51) МПК 7
A61D7/00
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2003121336/14, 10.07.2003

(24) Дата начала отсчета срока действия патента:

10.07.2003

(45) Опубликовано: 20.05.2005

(56) Список документов, цитированных в отчете о
поиске:
SU 1727814 A1, 23.04.1992. RU 2000101063 А, 27.01.2002. RU 2000129332 А, 20.11.2002. RU 2000129333 А, 20.11.2002.

Адрес для переписки:

346428, Ростовская обл., г. Новочеркасск, ул. им. Энгельса, 42, кв.9, О.Н. Моисееву

(72) Автор(ы):

Моисеев О.Н. (RU)

(73) Патентообладатель(и):

Моисеев Олег Николаевич (RU)

(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ЖИВОТНЫХ И ПОМЕЩЕНИЙ АЭРОЗОЛЕМ БАЛЛОНЧИКА

(57) Реферат:

Изобретение относится к сельскому хозяйству, ветеринарной медицине, конкретно к устройствам, рассеивающим аэрозоль при обработках животных и помещений. Устройство для обработки животных и помещений аэрозолем баллончика содержит пульт управления, пружинящий фиксатор для закрепления баллончика, скобу, пластину, выполненную с возможностью нажатия на головку баллончика и соленоид, сердечник которого перемещает вертикально обратнопоступательно пластину. Устройство также содержит приспособление, предупреждающее чрезмерное опускание устройства и его падение, и кронштейн, нижняя часть которого служит основанием и противовесом верхней части кронштейна несущей соленоид электромагнита. Пластина снабжена скобой. Свободная часть пластины снабжена приспособлением, предотвращающим смещение головки клапана и взаимодействующим с ней в течение времени, заданного пульту. Технический результат – автоматизация процесса обработки животных и помещений аэрозолем одного баллончика, обеспечение выхода содержимого из него в течение нужного времени без присутствия человека в опасной для его здоровья зоне. 2 ил.

Предлагаемое изобретение относится к сельскому хозяйству, ветеринарной медицине, конкретно к устройствам, рассеивающим аэрозоль при обработках животных и помещений.

По авторскому свидетельству СССP № 1727814, А 61 D 7/00,1992, известно устройство, содержащее пульт управления, пружинящий фиксатор для закрепления баллончика, скобу, пластину, выполненную с возможностью нажатия на головку баллончика, и соленоид, сердечник которого перемещает вертикально обратнопоступательно пластину, взаимодействующую с головкой клапана.

Известное устройство имеет следующие основные недостатки:

– не рассчитано для расспыления аэрозоля из одного баллончика;

– обеспечивает выход содержимого из баллончиков, но не позволяет прерывать его в определенное время, т.е. не полностью механизирует процесс бесконтактных обработок животных и помещений.

Цель изобретения – автоматизация процесса обработки животных и помещений аэрозолем одного баллончика, обеспечение выхода содержимого из него в течение нужного времени без присутствия человека в опасной для его здоровья зоне.

Поставленная цель достигается тем, что устройство содержит приспособление, предупреждающее чрезмерное его опускание и падение, и кронштейн, нижняя часть которого служит основанием и противовесом верхней части кронштейна, несущей соленоид электромагнита, при этом пластина снабжена скобой, а свободная часть пластины снабжена приспособлением, предотвращающим смещение головки клапана и взаимодействующим с ней в течение времени, заданного пульту.

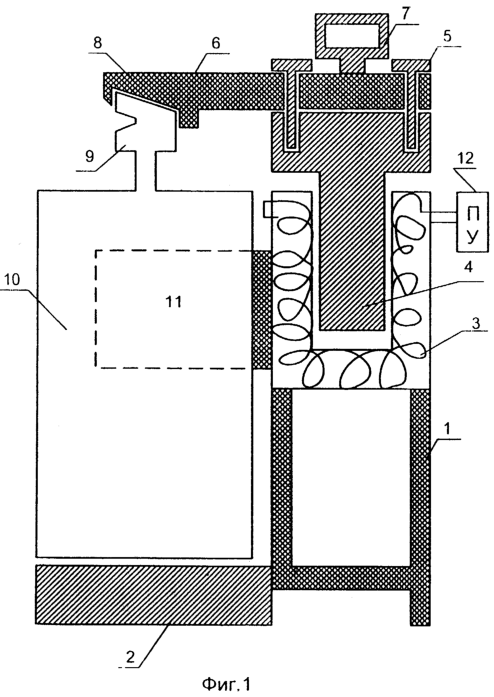

Устройство схематично изображено на фиг.1 в нерабочем, на фиг.2 – в рабочем положении.

Устройство имеет кронштейн 1. Eгo нижняя часть служит основанинием для размещения баллончика и противовесом, верхняя – основанием для соленоида 3 электромагнита. К его сердечнику 4 регулировочными винтами 5 прикреплена вертикально перемещающаяся пластина 6, снабженная скобой 7 и свободной частью 8, имеющей приспособление, предупреждающее смещение головки 9 клапана баллончика 10, закрепленного в пружинящем фиксаторе 11. Позицией 12 обозначен пульт дистанционного управления.

Работа устройства: в помещении скобой 7 подвешивают к потолку устройство и присоединяют его к пульту 12 дистанционного управления. После загона в помещение на обработку животных задают режим работы пульту 12, включают его и устройство в работу, В это время соленоид 3, размещенный на стойках кронштейна 1, намагничивается и притягивает к себе сердечник 4, при этом прикрепленная к нему регулировочными винтами 5 пластина 6 частью 8 нажимает на головку 9 и включает в работу клапан баллончика 10, закрепленного в фиксаторе 11 и установленного на основании 2, являющемся одновременно противовесом электромагниту, в результате чего аэрозоль рассеивается по горизонту воздуха помещения на высоте размещения головки 9 с соплом.

После истечения заданного пульту 12 времени он прекращает подачу электротока, соленоид 3 размагничивается, устройство за исключением скобы 7 с пластиной 6 и сердечником 4 соленоида опускается вниз, головка 9 освобождается от давления, клапан закрывает выходное отверстие баллончика 10. Приспособление, предупреждающее чрезмерное опускание устройства и его падение на пол, на схемах не показано.

Считаем, что предлагаемое устройство найдет широкое применение на фермерских и индивидуальных хозяйствах при обработках животных аэрозолем баллончика в небольших помещениях.

Формула изобретения

Устройство для обработки животных и помещений аэрозолем баллончика, содержащее пульт управления, пружинящий фиксатор для закрепления баллончика, скобу, пластину, выполненную с возможностью нажатия на головку баллончика и соленоид, сердечник которого перемещает вертикально обратнопоступательно пластину, отличающееся тем, что содержит приспособление, предупреждающее чрезмерное опускание устройства и его падение, и кронштейн, нижняя часть которого служит основанием и противовесом верхней части кронштейна, несущей соленоид электромагнита, при этом пластина снабжена скобой, а свободная часть пластины снабжена приспособлением, предотвращающим смещение головки клапана и взаимодействующим с ней в течение времени, заданного пульту.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 11.07.2008

Извещение опубликовано: 20.07.2010 БИ: 20/2010
