Патент на изобретение №2251832

(54) ГЛУБОКОРЫХЛИТЕЛЬ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для глубокого рыхления почвы. Глубокорыхлитель содержит наклонную к горизонту и направлению движения ножевидную стойку с заостренной лобовой гранью и закрепленным в нижней части стойки долотом. Долото имеет носок, расположенный спереди лобовой грани стойки. Долото имеет износостойкое покрытие на рабочей поверхности. Долото выполнено в виде части полого цилиндра с осью симметрии, размещенной под углом к горизонту. Овальная часть в плоскости сечения цилиндра установлена горизонтально в нижней части стойки и образует носок с боковинами. Плоскость сечения полого цилиндра образует эллиптическую режущую кромку. В верхней части полого цилиндра в качестве долота в его торцевой части выполнен продольный паз отгибом части цилиндра в направлении движения. Отогнутая часть цилиндра образует защитный козырек для предохранения от нависания корневых остатков нижней части стойки. В теле усеченной части полого цилиндра в параллельной плоскости овальной части выполнены монтажные отверстия для сопряжения с бонками в нижней части стойки. Долото с нижней частью стойки сопряжено парами цилиндрических штифтов. Штифты размещены с возможностью демонтажа в монтажных отверстиях долота и бонках стойки. Бонки имеют цилиндрическую ответную поверхность. Глубокорыхлитель обеспечит высокое качество рыхления почвенных горизонтов при существенном снижении энергозатрат. 1 з.п. ф-лы. 6 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к глубокорыхлителям.

Известен глубокорыхлитель, содержащий раму, установленный на нем под тупым углом к направлению движения брус с передней режущей кромкой, поярусно расположенные по длине бруса рабочие органы в виде долот и стрельчатых лап с выступающими вперед лезвиями, при этом ширина захвата рабочих органов выполнена переменной, уменьшающейся от верхнего яруса к нижнему, в котором, с целью повышения качества противоэрозионной подготовки почвы путем повышения ее фильтрационных свойств, каждый рабочий орган соединен с брусом через перпендикулярно расположенную к нему стойку с режущей кромкой, при этом ширина захвата каждого рабочего органа определяется следующими зависимостями:

где B₁,B₂,B₃ – ширина захвата рабочих органов соответственно первого, второго и третьего ярусов;

a₂, a₃ – высота рабочей части стоек второго и третьего ярусов;

=40-50°;

L – длина выступающей части рабочего органа от носка его лезвия до режущей кромки стойки;

В_cт – ширина стойки;

– угол крошения,

рабочие органы верхних ярусов выполнены в виде стрельчатых лап, а нижнего – в виде долота (SU, авторское свидетельство №1466668 А1. М.кл.⁴

К недостаткам отписанного глубокорыхлителя относятся большие энергозатраты на выполнение технологического процесса, нетехнологичность изготовления стойки, лап и долота, низкая технологическая надежность, нависание растительных и корневых остатков и забивание ими.

Известен также рабочий орган почвообрабатывающего орудия, содержащий изогнутый в поперечно-вертикальной плоскости нож, нижняя часть которого отогнута от его поверхности, в котором, с целью повышения качества обработки почвы и снижения тягового сопротивления, нижняя часть ножа расположена со смещением вперед по направлению движения, а режущие кромки ножа и его отогнутой части имеют форму направленной выпуклостью назад параболы, определяемой по уравнению

где r – полярный радиус;

– полярный угол, равный 0-90°;

а – длина рабочей части ножа,

при этом верхняя часть ножа выполнена вертикальной и размещена со смещением в поперечном направлении от линии отгиба нижней части ножа, а угол между ножом и его отогнутой нижней частью равен 60-120° (SU, авторское свидетельство №1436898 А1. М. кл.⁴

К недостаткам описанного рабочего органа относятся большие энергозатраты и нетехнологичность конструкции.

Кроме описанных известен рабочий орган почвообрабатывающего орудия, включающий установленный на стойке носок, на котором закреплено S-образное долото, в котором, с целью повышения обработки почвы и снижения тягового сопротивления, долото имеет в передней части вогнутую форму в поперечном сечении, а в задней выпуклую, причем кривизна поверхности долота уменьшается от краев к точке перегиба; долото симметрично относительно поперечной оси вращения, проходящей через точку перегиба (SU, авторское свидетельство №1303051 А1. М. кл.⁴

К недостаткам описанного рабочего органа относятся большое тяговое сопротивление и низкая степень крошения почвогрунтов.

Наиболее близким аналогом к заявленному объекту является орудие для культивации почвы, содержащее раму и установленный на ней под острым углом к продольно-вертикальной плоскости рабочий орган, который выполнен в виде ножевидной стойки с заостренной лобовой гранью и закрепленным в нижней части стойки долотом, в котором, с целью повышения качества обработки переувлажненных почв, долото выполнено прямоугольного сечения с наклонной вверх и назад вертикальной поверхностью его передней носовой частью и с вертикальной и отходящей назад боковой поверхностью, причем боковая поверхность расположена параллельно направлению движения, являясь опорной поверхностью, с возможностью бокового взаимодействия с почвой, обеспечивая сопротивление воздействующим на стойку боковым усилиям для исключения сталкивания орудия с его курса путем взаимодействия между наклонной стойкой и почвой, вызывающих боковые усилия; долото в своей передней части имеет носок, который выступает вперед и вниз, обеспечивая заглубление стойки в почву, и при его заглублении удерживает стойку в почве при работе орудия за счет давления, оказываемого почвой на поверхность носка; наклонная верхняя поверхность носовой части долота расположена перед передней лобовой гранью стойки для внедрения в почву; задний конец боковой поверхности долота смещен к задней части кромки стойки для контактирования его боковых сторон с почвой для исключения воздействия на орудие боковых усилий; перед стойкой в одной с ней плоскости расположен режущий диск; стойки на раме установлены ступенчато относительно направления движения орудия; за каждой стойкой установлен с возможностью вращения относительно горизонтальной оси каток; рама имеет передний брус, расположенный горизонтально и перпендикулярно к направлению движения орудия, с приспособлением для присоединения к трактору, боковые брусья, закрепленные на противоположных концах переднего бруса и расположенные параллельно направлению движения орудия, и задний брус, расположенный между боковыми и соединенный с ними; задний брус расположен под острым углом к направлению движения орудия; рама имеет колесо для регулирования глубины хода стоек (SU, патент №1435137 A3. М.кл.⁴

К недостаткам описанного орудия, принятого нами в качестве наиближайшего аналога, несмотря на наличие наклонной к горизонту стойки с режущей кромкой на фронтальной части, относятся низкое качество крошения грунта и пахотного плодородного слоя, малый срок службы долота, большое тяговое сопротивление долота и отсутствие его монтажепригодности.

Сущность заявленного изобретения

Задача, на решение которой направлено заявленное изобретение, – повышение качества мелиоративной обработки переуплотненных орошаемых земель.

Технический результат – снижение энергоемкости и повышение срока службы долота.

Указанный технический результат достигается тем, что в известном глубокорыхлителе, содержащем наклонную к горизонту и направлению движения ножевидную стойку с заостренной лобовой гранью и закрепленным в нижней части стойки долотом, имеющим носок, расположенный спереди лобовой грани стойки, согласно изобретению долото с износостойким покрытием рабочей поверхности выполнено в виде части полого цилиндра с осью симметрии, размещенной под углом к горизонту, овальная часть которого установлена горизонтально в нижней части стойки и образует носок с боковинами с эллиптической режущей кромкой, при этом в верхней части полого цилиндра в его торцевой части выполнен продольный паз отгибом части цилиндра в направлении движения, образуя при этом защитный козырек нижней части стойки, в теле усеченной части полого цилиндра в параллельной плоскости овальной части выполнены монтажные отверстия для сопряжения с бонками в нижней части стойки, имеющими цилиндрическую ответную поверхность; долото с нижней частью стойки сопряжено парами цилиндрических штифтов, размещенных с возможностью демонтажа в монтажных отверстиях долота и бонках стойки.

Изобретение поясняется чертежами.

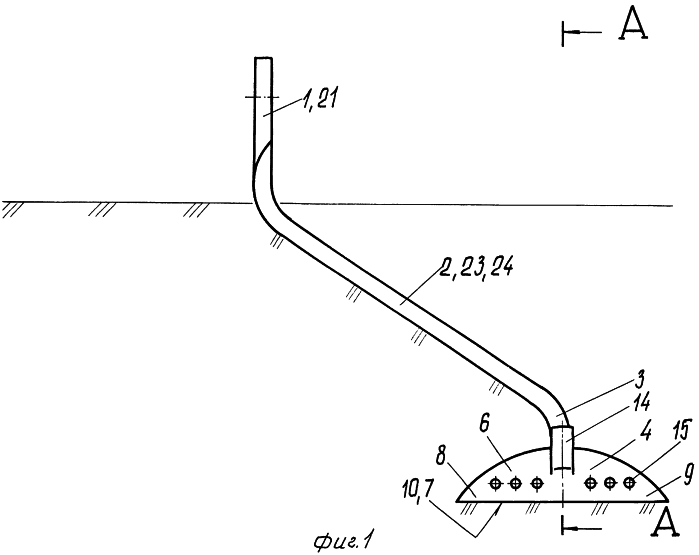

На фиг.1 изображен глубокорыхлитель в рабочем положении, вид спереди.

На фиг.2 – сечение А-А на фиг.1, продольно-вертикальный разрез долота в месте сопряжения с нижней частью наклонной к горизонту и направлению движения стойки.

На фиг.3 представлено долото, продольно-вертикальное сечение, вид сбоку.

На фиг.4 – то же, вид в плане.

На фиг.5 – то же, вид сзади.

На фиг.6 – сечение Б-Б на фиг.2, сопряжение монтажными штифтами долота с бонками на ответной части стойки.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Глубокорыхлитель содержит наклонную к горизонту и направлению движения стойку 1 с заостренной лобовой гранью 2 и закрепленным в нижней части 3 стойки 1 долотом 4. Долото 4 имеет носок 5, расположенный спереди лобовой грани 2 стойки 1. Долото 4 имеет рабочую поверхность 6 с износостойким покрытием. Долото 4 выполнено в виде части полого цилиндра с осью симметрии, размещенной под углом к горизонту. Овальная часть 7 цилиндра установлена горизонтально в нижней части 3 стойки 1. Носок 5 с боковинами 8 и 9 овальной части 7 имеет эллиптическую режущую кромку 10. В верхней части полого цилиндра в его торцевой части 11 выполнен продольный паз 12 сечением вдоль образующих поверхности цилиндра и отгибом части 13 цилиндра в направлении движения, образуя при этом защитный козырек 14. Защитный козырек 14 исключает нависание корневых и растительных остатков на нижней части 3 стойки 1. В теле усеченной части полого цилиндра в качестве долота 4 в параллельной плоскости овальной части 7 выполнены соосные монтажные отверстия 15. Монтажными отверстиями 15 долота 4, бонками 16 и 17 в нижней части 3 стойки 1 и посредством штифтов 18 и 19 образуется разъемное соединение. Бонки 16 и 17 имеют ответную цилиндрическую поверхность 20. Долото 4 с нижней частью 3 стойки 1 сопряжено парами цилиндрических штифтов 18,19. Штифты 18, 19 размещены с возможностью демонтажа в монтажных отверстиях 15 и бонках 16 и 17 стойки 1. Ось симметрии цилиндра наклонена к горизонту под углом 10-35°. Монтажная часть 21 стойки 1 имеет отверстия 22 для соединения крепежными средствами с рамой мелиоративного орудия. Верхняя монтажная часть 21 с нижней частью 3 стойки 1 соединена наклонным к горизонту участком 23. На лобовой грани 2 участка 23 выполнено лезвие 24.

Глубокорыхлитель работает следующим образом.

Монтажной частью 21 стойку 1 фиксируют на раме мелиоративного орудия. Долото 4 парами штифтов 18 и 19 фиксируют в бонках 16 и 17 в нижней части 3 стойки 1. Рабочая поверхность 6 долота 4 покрыта износостойким прочным материалом. В качестве последнего может быть использованы стали У9-У11 толщиной 0,8-1,5 мм. Материал долота 4 – сталь 3 – сталь 20. Тонкую листовую стальную пластину, равную развертке полого цилиндра, соединяют, например, взрывом. Далее полый цилиндр разделяют на две части наклонной плоскостью под углом 10-35° к оси симметрии.

При пускании рамы орудия поверхности поля касается носок 5 долота 4, а его режущей кромкой 10 подрезается вертикальный слой почвы. За счет лобового сопротивления рабочей поверхности 6 на носке 5 и боковинах 8 и 9, долото 4 вместе с нижней частью 3 стойки 1 увлекается в пахотный горизонт. Козырек 14 исключает нависание пожнивных, растительных и корневых остатков на нижней части 3 стойки 1. При заглублении долота 4 вместе с нижней частью 3 стойки 1 в работу вступает ее наклонный участок 23. Лезвием 24 на фронтальной части участка 23 подрезается наклонная к горизонту стенка в пахотном слое и подпахотном горизонте. Наклонная к направлению движения режущая кромка лезвия 24 подрезает пласт почвы сверху вниз.

Это позволяет при минимальных энергозатратах деформировать и частично разрыхлить верхний плодородный слой. Форма стойки 1 и геометрия долота 4 позволяют грунт вместе с верхним слоем деформировать снизу вверх, как в направлении движения, так и в боковых. Боковиной 9 долота 4 и наклонной частью 23 стойки 1 грунт деформируется в нестесненных условиях. Плодородный слой крошится до агрономически ценных фракций. Разуплотнение грунта с плотностью 2,4-3,2 т/м³ происходит до величин 1,3-1,8 т/м³. Этим обеспечивается проникновение естественных и искусственных осадков при орошении в слои до 1,0-1,4 м. При вегетации сельскохозяйственных растений на весь их период активной жизнедеятельности в корнеобитаемом горизонте поддерживается порог влажности 70-80% НВ.

Боковина 8 долота 4 воспринимает на себя все боковые давления и обеспечивает устойчивый ход стойки 1 глубокорыхлителя.

Самозатачивание режущей кромки 10 долота 4 обеспечивает достаточно длительный срок службы. При существенном износе носка 5 удалением пар штифтов 18 и 19 из отверстий 15 долота 4 и бонок 16 и 17 нижней части 3 стойки 1 производят замену долота 4.

Описанная совокупность существенных отличительных признаков обеспечивают достижение указанного выше технического результата.

Формула изобретения

1. Глубокорыхлитель, содержащий наклонную к горизонту и направлению движения ножевидную стойку с закрепленным в ее нижней части долотом имеющим носок, расположенный спереди стойки, отличающийся тем, что долото с износостойким покрытием рабочей поверхности выполнено в виде полого цилиндра с осью симметрии, размещенной под углом к горизонту, и в нижней части усеченного горизонтальной плоскостью для образования носка с боковинами с эллиптической режущей кромкой, при этом в верхней части полого цилиндра в его торцевой части выполнен продольный паз отгибом части цилиндра в направлении движения, образуя при этом защитный козырек нижней части стойки, в теле усеченной части полого цилиндра в параллельной плоскости его сечения выполнены соосные монтажные отверстия для сопряжения с бонками в нижней части стойки, имеющими цилиндрическую ответную поверхность.

2. Глубокорыхлитель по п.1, отличающийся тем, что долото с нижней частью стойки сопряжено парами цилиндрических штифтов, размещенных с возможностью демонтажа в монтажных отверстиях долота и бонках стойки.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 04.06.2006

Извещение опубликовано: 27.01.2008 БИ: 03/2008
