Патент на изобретение №2251825
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ПЕЧАТНЫХ ПЛАТ
(57) Реферат:
Изобретение относится к области электро- и радиотехники, в частности к способам изготовления печатных плат. Техническим результатом является упрощение и снижение времени изготовления печатных плат. Способ изготовления печатных плат реализуется следующим образом. Подготовленную с помощью машинного проектирования разводку печатной платы, используя преимущественно лазерный принтер, наносят в зеркальном отображении на глянцевую бумагу. Бумагу совмещают с платой, располагая рисунок, образованный порошком принтера, непосредственно на медной фольге платы. Заготовку разогревают до температуры, превышающей температуру плавления порошка. 1 ил.
Изобретение относится к области электро- и радиотехники, в частности к способам изготовления печатных плат. Известен способ изготовления печатных плат, при котором изготовление фотошаблона осуществляется путем печати с помощью принтера топологического рисунка на светопроницаемой пленке. Фотошаблон с рисунком накладывают на заготовку печатной платы, содержащую диэлектрик, на поверхность которого нанесена медная фольга, покрытая слоем фотоэмульсии. Пакет облучают световым потоком со стороны фотошаблона, после чего его разбирают и удаляют засвеченные участки фотоэмульсии, получая тем самым из незасвеченных участков защитную маску для травления платы [1]. Недостатками способа изготовления печатных плат с использованием фотошаблона являются: 1) большая трудоемкость; 2) низкая экологичность; 3) высокая стоимость. Изобретение направлено на снижение трудоемкости и стоимости изготовления печатных плат, сохраняя качество и надежность их в работе. Это достигается тем, что в способе изготовления печатных плат порошок лазерного принтера наносят на глянцевую бумагу, совмещают ее с платой и проводят нагрев до температуры, превышающей температуру плавления порошка. Заявляемое изобретение поясняется чертежом с блок-схемой, где изображен процесс изготовления печатной платы. На чертеже обозначены компьютер 1, лазерный принтер 2, глянцевая бумага 4 с нанесенными на нее в зеркальном отображении частицами порошка в виде необходимого рисунка 3. Заготовка печатной платы 5 содержит диэлектрик, на поверхность которого нанесена медная фольга. Способ изготовления печатных плат реализуется следующим образом. Используя автоматизированные системы проектирования печатных плат, такие как OrCAD, PCAD, Protel, Specctra и др., на компьютере подготавливают разводку печатной платы. При помощи лазерного принтера 2 на глянцевую бумагу 4 наносится порошок в виде необходимого рисунка 3. При печати рисунку на бумаге придают зеркальное отображение по отношению к печатной плате. Для получения высококачественной защитной маски печать осуществляется с высоким разрешением. Заготовку печатной платы с нанесенной на диэлектрик медной фольгой тщательно очищают от грязи. Например, при помощи мелкозернистой наждачной бумаги и слабо концентрированного раствора соляной кислоты. Глянцевую бумагу совмещают с заготовкой, располагая сторону бумаги с рисунком непосредственно на медной фольге заготовки. Заготовку помещают под пресс при давлении 0,01-0,05 кг/см2 и разогревают до полного расплавления порошка. После спекания порошка с медной фольгой платы заготовку помещают в теплый водный раствор до полного размягчения глянцевой бумаги. После размягчения глянцевой бумаги ее удаляют с поверхности заготовки, получая тем самым на медной фольге прочный высококачественный рисунок защитной маски. Далее заготовку платы обрабатывают общеизвестным образом, в результате чего с нее удаляются не закрытые маской участки фольги и маска с проводящих дорожек в виде необходимого рисунка. Плата может быть выполнена как однослойной так и двухслойной. Используя предложенную технологию создания защитной маски, способ позволяет в короткие сроки создавать печатные платы с проводящими дорожками непосредственно из меди, избегая вредных операций изготовления печатных плат, связанных с применением фотоэмульсии и фотошаблонов. Источники информации: 1. Патент России RU 2079211 C1, 10.05.1997;
Формула изобретения
Способ изготовления печатных плат, при котором сигналы компьютера с помощью принтера преобразуют в рисунок разводки печатной платы, наносимый на бумажный лист, совмещают его с заготовкой печатной платы с нанесенной на диэлектрик медной фольгой порошком к фольге, отличающийся тем, что порошок принтера наносят на глянцевую бумагу, заготовку печатной платы, совмещенную с глянцевым бумажным листом, помещают под пресс при давлении 0,01-0,05 кг/см2 и нагревают до температуры, превышающей температуру плавления порошка, после чего помещают в водный раствор, размягчают и удаляют глянцевую бумагу, получая на медной фольге платы прочный высококачественный рисунок защитной маски, после чего удаляются незакрытые маской участки фольги и маска с проводящих дорожек.

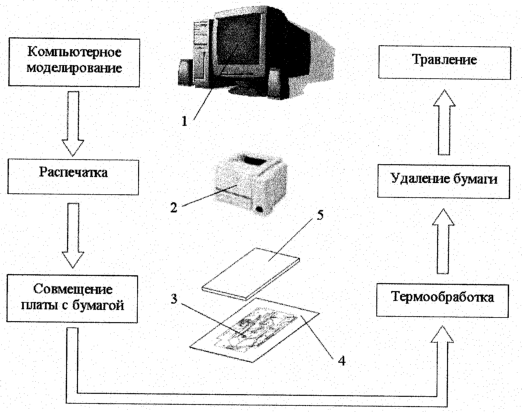

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.06.2005
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
