Патент на изобретение №2251765

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2251765 (13) C2
(51) МПК 7
H01P1/18
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие

(21), (22) Заявка: 2003114549/09, 15.05.2003

(24) Дата начала отсчета срока действия патента:

15.05.2003

(43) Дата публикации заявки: 10.12.2004

(45) Опубликовано: 10.05.2005

(56) Список документов, цитированных в отчете о
поиске:
РАДИОТЕХНИКА И ЭЛЕКТРОНИКА, 1988, т.33, вып.1, с.65. RU 2079936 C1, 20.05.1997. US 5504466 А, 02.04.1996. US 2003016097 А, 23.01.2003. US 4195271 А, 25.03.1980.

Адрес для переписки:

410012, г.Саратов, ул. Московская, 155, СГУ, ПЛО, Н.В.Романовой

(72) Автор(ы):

Губин Д.С. (RU),
Креницкий А.П. (RU),
Мещанов В.П. (RU),
Шикова Л.В. (RU)

(73) Патентообладатель(и):

Открытое акционерное общество Центральный научно-исследовательский институт измерительной аппаратуры (ЦНИИИА) (RU)

(54) ДИФФЕРЕНЦИАЛЬНЫЙ ФАЗОВРАЩАТЕЛЬ СВЧ

(57) Реферат:

Изобретение относится к области радиотехники и может быть использовано в качестве базового элемента при создании различных устройств СВЧ. Техническим результатом является более точное обеспечение постоянного сдвига фаз в широкой полосе частот при уменьшении максимального значения коэффициента стоячей волны входа фазосдвигающего канала. Дифференциальный фазовращатель СВЧ содержит фазосдвигающий канал на одиночной линии передачи со шлейфом, и компенсирующую линию. Одиночная линия передачи выполнена в виде симметричного каскадного включения нечетного числа отрезков однородных линий передачи, длины которых равны ср/4, длина центрального отрезка равна ср/2. Волновые сопротивления отрезков монотонно убывают к центру одиночной линии, при этом шлейф включен в середине центрального отрезка. 3 ил.

Изобретение относится к области радиотехники и может быть использовано в качестве базового элемента при создании различных устройств СВЧ.

Дифференциальные фазовращатели состоят из компенсирующего и фазосдвигающего каналов. В большинстве случаев компенсирующий канал представляет собой отрезок однородной одиночной линии передачи. В известных структурах дифференциальных фазовращателей фазосдвигающий канал образуется на основе либо одиночных, либо связанных линий передачи. Наибольшее распространение получили дифференциальные фазовращатели, в которых фазосдвигающий канал представляет собой всепропускающую цепочку на основе связанных линий передачи. Основное их достоинство заключается в том, что теоретически они пропускают все сигналы без отражения. Однако такие фазовращатели сложны в изготовлении, в особенности при использовании и реализации полосковых и микрополосковых линий.

Фазовращатели с фазосдвигающим каналом на одиночных линиях передачи проще в реализации, но они являются отражающими. Уменьшение коэффициента стоячей волны напряжения KcтU max входа фазосдвигающего канала на одиночных линиях передачи приводит к росту отклонения от номинального значения о разности фаз сигналов на выходах компенсирующего и фазосдвигающего каналов. Поэтому при поиске их параметров находится компромисс между отклонением и КстUmax.

Известен дифференциальный фазовращатель СВЧ на одиночной линии передачи, фазосдвигающий канал которого содержит комбинацию полуволнового отрезка линии передачи и двух шлейфов – разомкнутого и короткозамкнутого, расположенных поперек полуволнового отрезка линии передачи. Длины шлейфов равны ср/8, где ср – длина волны в линии на средней частоте рабочего диапазона. (Microwave & RF. – 1979. – №12. – р.167-168).

Основным достоинством этого фазовращателя является простота изготовления. В октавной полосе частот для 15°<о<90° они имеют KстUmах<1,15 и 2°. Недостатком этого фазовращателя является относительно большая величина отклонения разности фаз от номинального значения , не всегда приемлемая для решения практических задач.

Известны также широкополосные дифференциальные фазовращатели СВЧ на основе Т- и П-образных соединений, реализуемых на одиночных линиях передачи различных типов: симметричных и несимметричных, полосковых, копланарных и щелевых. Их фазосдвигающие каналы образованы из полуволнового отрезка одиночной линии передачи и четвертьволновых шлейфов. (Радиотехника и электроника. – 1988. – Т.33. – В.1. – С.63-69).

Фазочастотные характеристики таких фазовращателей улучшены по сравнению с предыдущим решением. Но при этом максимальное значение коэффициента стоячей волны напряжения КстUmax входа фазосдвигающего канала стало больше. Большая величина КстUmax является их недостатком.

Наиболее близким к предлагаемому является дифференциальный фазовращатель СВЧ, фазосдвигающий канал которого образован из полуволнового отрезка одиночной линии передачи и включенным посередине ее короткозамкнутым шлейфом, образующим Т-образное соединение. (См.: Радиотехника и электроника. – 1988. – т.33. – в.1. – С.65.)

Фазочастотные характеристики этого фазовращателя и максимальное значение коэффициента стоячей волны напряжения КстU max входа фазосдвигающего канала совпадают с предыдущим решением. Большая величина KcтUmax является их недостатком.

Задачей предлагаемого изобретения является более точное обеспечение постоянного сдвига фаз (уменьшение ) в широкой полосе частот при уменьшении KcтUmах входа фазосдвигающего канала.

Поставленная задача решается тем, что в дифференциальном фазовращателе СВЧ, содержащем фазосдвигающий канал на одиночной линии передачи со шлейфом, и компенсирующую линию, согласно предлагаемому решению одиночная линия передачи выполнена в виде симметричного каскадного включения нечетного числа отрезков однородных линий передачи, длины которых равны ср/4, длина центрального отрезка равна ср/2, волновые сопротивления отрезков монотонно убывают к центру одиночной линии, при этом шлейф включен в середине центрального отрезка.

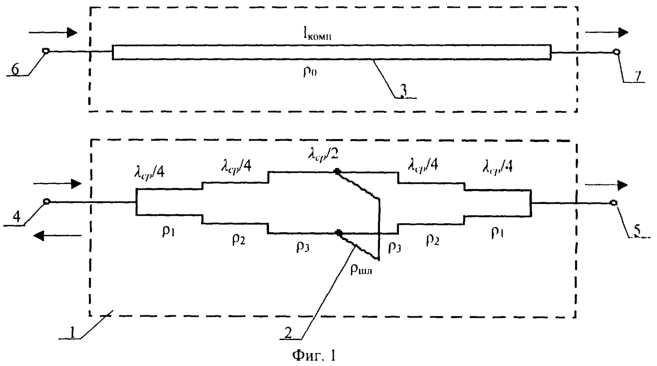

Изобретение поясняется чертежами, где на фиг.1 приведено схематическое изображение предлагаемого фазовращателя, на фиг.2 приведена частотная зависимость разности фаз сигналов на выходах предлагаемого 90° фазовращателя в октавной полосе частот, на фиг.3 – частотная зависимость модуля коэффициента отражения от входа предлагаемого фазовращателя в октавной полосе частот, где:

1 – фазосдвигающий канал;

2 – шлейф;

3 – компенсирующая линия;

4 – первый вход (вход фазосдвигающего канала);

5 – первый выход;

6 – второй вход;

7 – второй выход.

Фазовращаетель состоит из фазовращающего канала 1 на одиночной линии передачи, со шлейфом 2, и компенсирующей линии 3. Одиночная линия передачи представляет собой симметричное каскадное включение нечетного числа отрезков однородных линий передачи длиной ср/4 с волновыми сопротивлениями 1, 2, 3, длина центрального отрезка равна ср/2. Волновые сопротивления связаны соотношением 1>2>3. Шлейф 2 с волновым сопротивлением ш включен в середине центрального отрезка. Начало первого отрезка с волновым сопротивлением 1 является входом фазосдвигающего канала и первым входом 4 фазовращателя. Конец второго отрезка с волновым сопротивлением 1 является первым выходом 5 фазовращателя. Компенсирующая линия 3 представляет собой отрезок однородной одиночной линии передачи длиной lкомп. Начало его является вторым входом 6, а конец – вторым выходом 7 фазовращателя.

Предлагаемый дифференциальный фазовращатель работает следующим образом: в рабочей полосе частот при подаче на входы 4, 6 одинаковых по амплитуде и фазе СВЧ-сигналов за счет подобранных значений длины компенсирующей линии lкомп и волновых сопротивлений отрезков и шлейфа на входе 4 и на выходах 5 и 7 будут сигналы, удовлетворяющие заданным требованиям к KcтUmax входа фазосдвигающего канала 4 и к величине максимального отклонения разности между фазами сигналов на выходах 5 и 7 от номинального значения. Благодаря выявленной закономерности распределения волновых сопротивлений линии передачи фазосдвигающего канала, предлагаемый дифференциальный фазовращатель по сравнению с прототипом в одной и той же рабочей полосе частот имеет меньшие значения КстUmax входа 4 и меньшие максимальные отклонения разности фаз сигналов на выходах 5 и 7 от номинального значения. Например, в октавной рабочей полосе частот при номинальном значении фазового сдвига 90° максимальное отклонение от 90° разности фаз сигналов на выходах 5 и 7 и КстUmax входа 4 равны соответственно: 1.39° и 1.17 – для прототипа, 0.94° и 1.03 для предлагаемого фазовращателя (фиг.2, 3).

Формула изобретения

Дифференциальный фазовращатель СВЧ, содержащий фазосдвигающий канал на одиночной линии передачи со шлейфом, и компенсирующую линию, отличающийся тем, что одиночная линия передачи выполнена в виде симметричного каскадного включения нечетного числа отрезков однородных линий передачи, длины которых равны ср/4, длина центрального отрезка равна ср/2, волновые сопротивления отрезков монотонно убывают к центру одиночной линии, при этом шлейф включен в середине центрального отрезка, где ср – длина волны линии передачи на средней частоте рабочего диапазона.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.05.2007

Извещение опубликовано: 10.08.2008 БИ: 22/2008
