Патент на изобретение №2251702
|
||||||||||||||||||||||||||
(54) МИКРОМЕХАНИЧЕСКИЙ АКСЕЛЕРОМЕТР
(57) Реферат:
Изобретение относится к инерциальным приборам и может быть использовано в системах управления подвижных объектов различного назначения, а также в качестве индикаторов движения объектов. Акселерометр содержит корпус, чувствительный элемент, выполненный из монокристаллического кремния в виде электропроводящей инерционной массы, представляющей собой маятник, имеющий два плеча и подвешенный с помощью крестообразных торсионов с поперечным сечением в виде X-образного профиля, и электрическую плату, представляющую собой диэлектрическую пластину с двумя парами электродов, симметрично размещенных относительно оси подвеса – соответственно электродов емкостной системы съема перемещений и электродов электростатического датчика момента. Ось симметрии инерционной массы совмещена с осью, проходящей через торсионы подвеса, а маятниковый подвес образован удалением части одного плеча инерционной массы на внешней по отношению к электрической плате поверхности плеча инерционной массы, при этом указанная поверхность выполнена с ребрами жесткости, профиль поперечного сечения которых имеет Т-образную форму, а наклонные грани крестообразных торсионов ориентированы по направлению (111) кристаллографической решетки монокристаллического кремния. Технический результат – повышение точности микромеханического акселерометра и чувствительности при повышении устойчивости и прочности по отношению к линейным перегрузкам и механическим ударам. 3 ил.
Изобретение относится к инерциальным приборам и может быть использовано в системах управления подвижных объектов различного назначения, а также в качестве индикаторов движения объектов. Известны микромеханические акселерометры (ММА) [1, 2]. Особенностью ММА является преимущественное изготовление чувствительных элементов этих приборов из материалов на основе кремния по кремниевой технологии, что предопределяет: малые габариты и массу приборов; возможность применения групповой технологии изготовления и, следовательно, невысокую стоимость изготовления при массовом производстве; высокую надежность в эксплуатации. Наиболее близким по своей технической сущности к заявляемому изобретению является микромеханический акселерометр, содержащий корпус, чувствительный элемент, выполненный из монокристаллического кремния в виде электропроводящей инерционной массы, представляющей собой маятник, имеющий два плеча и подвешенный с помощью торсионов, и электрическую плату, представляющую собой диэлектрическую пластину с электродами [3]. Известный ММА [3] обладает следующими существенными недостатками. Ось симметрии фигуры инерционной массы не совпадает с осью, проходящей через торсионы подвеса, что не обеспечивает симметричность элементов емкостной системы съема перемещений и элементов электростатического датчика момента по отношению к поверхности инерционной массы, обращенной к электрической плате. При этом не симметрируются так называемые “паразитные” электрические емкости. Это оказывает влияние на изменение уровня нулевого сигнала емкостной системы съема перемещений, а также на изменение ее масштабного коэффициента. Маятниковый подвес обеспечен путем смещения оси симметрии фигуры инерционной массы относительно оси подвеса, проходящей через его торсионы, при этом на внешней, по отношению к электрической плате, стороне большего плеча инерционной массы размещается дополнительный груз, увеличивающий общую массу, увеличивая тем самым изгибные деформации торсионов подвеса по “паразитным” степеням свободы при линейных перегрузках. В результате снижается устойчивость и прочность ММА к линейным перегрузкам и механическим ударам. Техническим результатом предлагаемого изобретения является повышение точности микромеханического акселерометра, повышение его чувствительности при повышении устойчивости и прочности по отношению к линейным перегрузкам и механическим ударам. Для достижения поставленной цели в ММА, содержащем корпус, чувствительный элемент, выполненный из монокристаллического кремния в виде электропроводящей инерционной массы, представляющей собой маятник, имеющий два плеча и подвешенный с помощью торсионов, электрическую плату, представляющую собой диэлектрическую пластину с электродами, торсионы выполнены крестообразными с поперечньм сечением в виде Х-образного профиля, электроды симметрично размещены относительно оси подвеса и расположены двумя парами – соответственно электроды емкостной системы съема перемещений и электроды электростатического датчика момента, ось симметрии фигуры инерционной массы совмещена с осью, проходящей через торсионы подвеса, а маятниковый подвес обеспечен удалением части одного плеча инерционной массы на внешней по отношению к электрической плате поверхности плеча инерционной массы, при этом указанная поверхность выполнена с ребрами жесткости, причем профиль поперечного сечения ребер жесткости имеет Т-образную форму, а наклонные грани крестообразных торсионов с профилем поперечного сечения в виде X-образной формы ориентированы по направлению (111) кристаллографической решетки монокристаллического кремния. Изобретение иллюстрируется графическими материалами, где изображено: Фиг.1 – конструктивная схема ММА; Фиг.2 – профиль сечения ребра жесткости; Фиг.3 – ориентация граней крестообразных торсионов по отношению к кристаллографическим осям монокристаллического кремния. ММА согласно изобретению содержит (фиг.1) проводящую инерционную массу 1, подвешенную с помощью крестообразных торсионов 2 в корпусе 3. Корпус вместе с подвесом инерционной массы закреплен на электрической плате, представляющей собой диэлектрическую пластину 4 с двумя парами электродов, симметрично расположенных относительно оси подвеса, – соответственно электродов 5 емкостной системы съема перемещений и электродов 6 электростатического датчика момента. Ось симметрии фигуры инерционной массы совпадает с осью Хт, проходящей через торсионы подвеса. Маятниковый подвес обеспечивается удалением массы на внешней стороне одного плеча инерционной массы – на ней сделаны углубления 7, при этом для обеспечения высокой жесткости на изгиб и кручение указанного плеча его поверхность выполнена с ребрами жесткости 8. Совмещение оси симметрии фигуры инерционной массы с осью, проходящей через торсионы подвеса, обеспечивает симметричность элементов емкостной системы съема перемещений и элементов электростатического датчика момента по отношению к поверхности инерционной массы, обращенной к электрической плате. При этом симметрируются так называемые “паразитные” электрические емкости, что позволяет снизить их влияние на изменение уровня нулевого сигнала емкостной системы съема перемещений, а также на изменение ее масштабного коэффициента. Выполнение маятникового подвеса удалением части массы с внешней, по отношению к электрической плате, стороны одного плеча инерционной массы снижает ее массу, уменьшая тем самым изгибные деформации торсионов подвеса по “паразитным” степеням свободы при линейных перегрузках. В результате повышается устойчивость и прочность ММА к линейным перегрузкам и механическим ударам. Выполнение указанного выше плеча инерционной массы с ребрами жесткости также снижает ее изгибные и крутильные деформации при перегрузках, при этом наибольшую жесткость обеспечивает профиль поперечного сечения ребер жесткости в виде Т-образной формы (фиг.2). При ориентации наклонных граней крестообразных торсионов с профилем поперечного сечения Х-образной формы по направлению (111) кристаллографической решетки монокристаллического кремния оси торсиона – Xт, Yт развернуты по отношению к осям Хк, Yк кристаллической решетки кремния в плоскости (100) вокруг оси Zт (Zк) на угол (Ет/Gт) где Gк, Eк – соответственно модуль сдвига и модуль Юнга для осей кристаллической решетки кремния. Таким образом, поскольку крутильная и изгибные жесткости торсиона прямо пропорциональны соответственно модулям Gт и Ет, крутильная жесткость вокруг оси Хт торсиона будет минимальной, а его изгибная жесткость – максимальной. В результате подвес инерционной массы ММА обеспечивает высокую чувствительность к измеряемому ускорению и высокие устойчивость и прочность к линейным перегрузкам и механическим ударам. Испытания опытных образцов ММА подтвердили высокую эффективность предложенных технических решений. Источники информации: 1. RU 2064682 С1 (Ачильдиев В.М. и др.), 27.07.1996. 2. US 5594170 (Peters Rex В.), Jan. 14, 1997. 3. Захаров Н.П., Багдасарян А.В. Механические явления в интегральных структурах. – М.: Радио и связь, 1992. – С.72-75.
Формула изобретения
Микромеханический акселерометр, содержащий корпус, чувствительный элемент, выполненный из монокристаллического кремния в виде электропроводящей инерционной массы, представляющей собой маятник, имеющий два плеча и подвешенный с помощью торсионов, и электрическую плату, представляющую собой диэлектрическую пластину с электродами, отличающийся тем, что торсионы выполнены крестообразными с поперечным сечением в виде Х-образного профиля, электроды симметрично размещены относительно оси подвеса и расположены двумя парами – соответственно электродов емкостной системы съема перемещений и электродов электростатического датчика момента, ось симметрии инерционной массы совмещена с осью, проходящей через торсионы подвеса, а маятниковый подвес образован удалением части одного плеча инерционной массы на внешней по отношению к электрической плате поверхности плеча инерционной массы, при этом указанная поверхность выполнена с ребрами жесткости, причем профиль поперечного сечения ребер жесткости имеет Т-образную форму, а наклонные грани крестообразных торсионов ориентированы по направлению (111) кристаллографической решетки монокристаллического кремния.

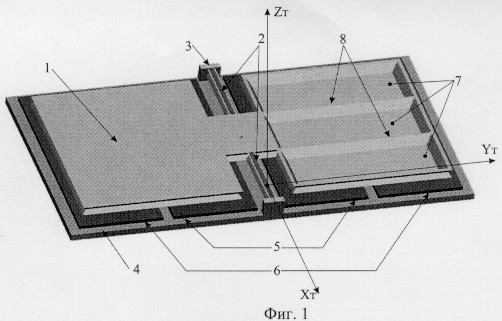

РИСУНКИ
QB4A Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Государственное образовательное учреждение высшего профессионального образования “Московский государственный институт электронной техники (технический университет)” (МИЭТ)
Лицензиат(ы): Закрытое акционерное общество “ИДМ-ПЛЮС”
Договор № РД0022955 зарегистрирован 07.06.2007
Извещение опубликовано: 20.07.2007 БИ: 20/2007
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
|
||||||||||||||||||||||||||

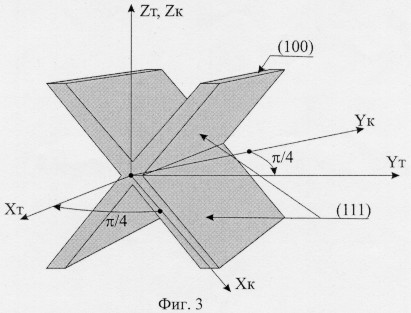

/4 (фиг.3). Такая ориентация осей торсиона по отношению к осям кристаллографической решетки кремния обеспечивает наибольшее отношение Ет/Gт, где Eт – модуль Юнга для изгибных деформаций торсиона в направлениях, перпендикулярных к оси Хт торсиона; Gт – модуль сдвига для крутильных деформаций вокруг этой оси. Для указанной ориентации осей торсиона соотношение Ет/Gт таково [3]:
(1,3Ек)/(0,64Gк),
