Патент на изобретение №2251654

Published by on

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ

(19)

(11)

2251654

(13)

(51) МПК ⁷
_F42B12/04

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 27.01.2011 – прекратил действие, но может быть восстановлен

(21), (22) Заявка: 2003107556/02, 19.03.2003

(24) Дата начала отсчета срока действия патента:

19.03.2003

(43) Дата публикации заявки: 10.01.2005

(45) Опубликовано: 10.05.2005

(56) Список документов, цитированных в отчете о
поиске:
US 6073560 А, 13.06.2000. RU 2130581 C1, 20.05.1999. US 4444112 A, 24.04.1984. US 4648324 А, 10.03.1987. US 1150667 A, 17.08.1915.

Адрес для переписки:

404111, Волгоградская обл., г. Волжский, пр. Ленина, 87, кв.55, В.Н. Горянину

(72) Автор(ы):

Горянин В.Н. (RU)

(73) Патентообладатель(и):

Горянин Владимир Николаевич (RU)

(54) СНАРЯД

(57) Реферат:

Изобретение относится к области боеприпасов. Снаряд содержит калиберный корпус, отделяющийся при выстреле, сердечник и обтекатель. Сердечник расположен в футляре, в котором расположено взрывчатое вещество, взрывающееся при попадании снаряда в цель и создающее каркас высокого давления вокруг сердечника. Технический результат – увеличение живучести сердечника. 1 ил.

Известен осколочно-фугасный снаряд, представляющий металлический цилиндр со взрывчатым веществом и взрывателем (см. “Бог войны”. Москва, Молодая гвардия, 1979, стр.183).

Известен подкалиберный снаряд, состоящий из корпуса, обтекателя и сердечника (см. “Бог войны”. Москва, Молодая гвардия, 1979, стр.188).

Недостатком системы является разрушение сердечника при малом угле соприкосновения с броней.

Заявляемое решение направлено для устранения данного явления. Сущность заявляемого решения наглядно демонстрирует способ прокалывания иглой монеты, для чего иглу помещают в мыльный футляр. В данной заявке футляр представляет из себя контейнер с взрывчатым веществом, который взрывается от соприкосновения с броней, создавая вокруг сердечника “каркас высокого давления”.

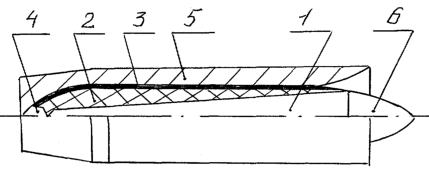

На чертеже изображена принципиальная схема.

Снаряд состоит из сердечника (1), взрывчатого вещества (2), футляра (3), взрывателя (4), корпуса (5), обтекателя (6).

При выстреле корпус (5) отделяется от футляра (3), при попадании в цель взрывателем (4) подрывается взрывчатое вещество (2), создавая “каркас высокого давления” вокруг сердечника (1), причем сердечник (1) взаимодействует с “каркасом” по принципу мыла, сжимаемого рукой, создавая дополнительное ускорение на сердечник (1).

Формула изобретения

Снаряд, содержащий калиберный корпус, отделяющийся при выстреле, сердечник и обтекатель, отличающийся тем, что сердечник с целью повышения его живучести расположен в футляре, в котором расположено взрывчатое вещество, взрывающееся при попадании снаряда в цель и создающее каркас высокого давления вокруг сердечника.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.03.2008

Извещение опубликовано: 27.03.2010 БИ: 09/2010
