Патент на изобретение №2251626

(54) УСТРОЙСТВО ГЕРМЕТИЗАЦИИ СОЕДИНЕНИЯ ЧАСТЕЙ ГАЗОВОЗДУШНОГО ТРАКТА ГАЗОТУРБИННОЙ УСТАНОВКИ

(57) Реферат:

Устройство герметизации соединения частей газовоздушного тракта газотурбинной установки включает шумотеплоизолирующий кожух, улитку, дымовую трубу и герметизирующие элементы, перекрывающие зазоры между частями газовоздушного тракта. Причем между стенками улитки и дымовой трубы установлена перегородка с выполненной на ней полкой, обращенной в сторону улитки. Герметизирующие элементы – уплотнения установлены на нижнем торце перегородки, ее наружной стенке и на полке. Перегородка поджата к шумотеплоизолирующему кожуху, а уплотнение на полке – к ее поверхности. Изобретение позволяет повысить надежность герметизации соединяемых частей газовоздушного тракта газотурбинной установки. 1 ил.

Изобретение относится к машиностроению и может быть использовано для герметизации газовоздушных трактов газотурбинной установки в составе газоперекачивающих агрегатов (ГПА), газотурбинных электростанций (ГТЭС). Из-за сложной конфигурации и, зачастую, больших габаритов газовоздушный тракт выполняется из отдельных частей различной формы (окружность, прямоугольник), при этом при сборке этих частей узлы соединения должны обеспечивать как герметизацию соединения, так и температурные перемещения (осевые и радиальные) соединяемых торцов.

Известен узел соединения (уравнительная муфта), позволяющий компенсировать температурные и другие перемещения и погрешности изготовляемых торцов выхлопных систем (воздуховодов) (см. проспект австрийской фирмы “КЕ BURG MANN”). Узел содержит два разнесенных силовых кольца, на которых закреплено эластичное полотно, способное в процессе компенсации перемещений принимать форму гофра. Узел прост в изготовлении, легко монтируется. Однако в условиях работы газоперекачивающих агрегатов, где в выхлопных трактах температура газа может достигать 500°С и более, практически непригоден, так как эластичное полотно, выполняемое преимущественно с применением резины, выдерживает температуру до 300°С. Из книги А.И.Апанасенко и др. “Монтаж, испытания и эксплуатация газоперекачивающих агрегатов в блочно-контейнерном исполнении”, Ленинград, “Недра”, 1991 г., стр.115, известно, что зазор по периметру частей газовоздушного тракта заполняют изоляционными матами (методом набивки) и закрывают защитными козырьками. Недостатками этого технического решения являются:

– низкая степень герметизации соединения;

– не контролируется качество заполнения зазоров, что снижает надежность и долговечность работы герметизирующих элементов;

– изменение зазоров между соединяемыми частями в процессе эксплуатации агрегатов вызывает появление нерегламентируемых усилий на изоляционные маты, что также приводит к их преждевременному износу и снижает долговечность их работы;

– разрушение матов, в состав которых входит стеклоткань и минвата, снижает безопасность эксплуатации агрегатов.

Технической задачей настоящего изобретения является устранение указанных недостатков.

Технический результат достигается тем, что в устройстве герметизации соединения частей газовоздушного тракта газотурбинной установки, включающего шумотеплоизолирующий кожух, улитку и дымовую трубу, содержащее перекрывающие зазоры между частями газовоздушного тракта герметизирующие элементы, между стенками улитки и дымовой трубы установлена перегородка с выполненной на ней полкой, обращенной в сторону улитки, а герметизирующие элементы – уплотнения установлены на нижнем торце перегородки, ее наружной стенке и на полке, причем перегородка поджата к шумотеплоизолирующему кожуху, а уплотнение на полке – к ее поверхности.

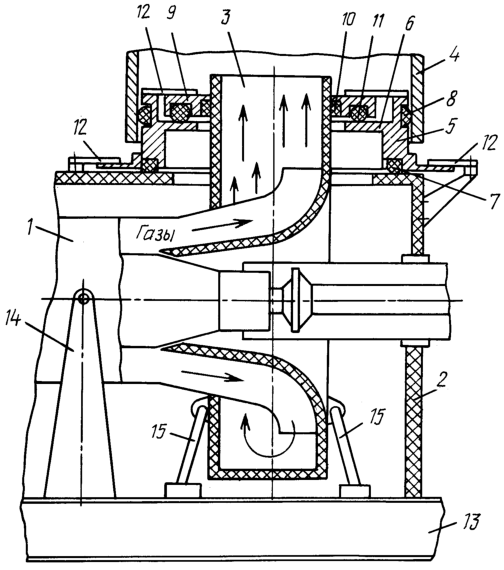

Устройство поясняется чертежом. Устройство герметизации частей выхлопного тракта газотурбинной установки 1 включает шумотеплоизолирующий кожух 2, улитку 3, дымовую трубу 4, перегородку 5, установленную между трубой 4 и улиткой 3. На перегородке 5 выполнена полка 6, направленная к улитке 3. На нижнем торце и наружной поверхности перегородки установлены герметизирующие элементы – уплотнения 7, 8, контактирующие с шумотеплоизолирующим кожухом 2 и дымовой трубой 4.

На полку 6 устанавливается пластина 9 с герметизирующими элементами 10, 11, контактирующими с полкой 6 и улиткой 3. Перегородка 5 поджата держателем 12 к кожуху 2, а пластина 9 – к перегородке 5. Газотурбинная установка 1, улитка 3, шумотеплоизолирующий кожух 2 монтируются на раму 13. Газотурбинная установка и улитка устанавливаются на регулируемых в 3-х плоскостях стойках 14, 15. Выхлопная труба 4 устанавливается на фундаменте газоперекачивающего агрегата. Телескопическое соединение (с зазором) трубы 4 и кожуха 2 с перегородкой 5, улитки 3 и полки 6 с пластиной 9 позволяет этим элементам свободно перемещаться относительно друг друга с сохранением зазоров между герметизируемыми поверхностями элементов 2-5, 4-5, 3-9, 6-9 как при монтаже, так и при работе агрегата (при которой происходят линейные температурные перемещения), что обеспечивает надежную работу герметизирующих элементов, например, эластичных термостойких шнуров.

Использование устройства позволяет:

– исключить нерегламентируемые усилия на герметизирующие элементы;

– повысить надежность герметизации;

– упростить монтаж устройства;

– исключить применение пылящих стекло – асбестовых материалов;

– сократить габариты и металлоемкость устройства герметизации.

Формула изобретения

Устройство герметизации соединения частей газовоздушного тракта газотурбинной установки, включающего шумотеплоизолирующий кожух, улитку и дымовую трубу, содержащее перекрывающие зазоры между частями газовоздушного тракта герметизирующие элементы, отличающееся тем, что между стенками улитки и дымовой трубы установлена перегородка с выполненной на ней полкой, обращенной в сторону улитки, а герметизирующие элементы – уплотнения установлены на нижнем торце перегородки, ее наружной стенке и на полке, причем перегородка поджата к шумотеплоизолирующему кожуху, а уплотнение на полке – к ее поверхности.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.10.2007

Извещение опубликовано: 20.06.2009 БИ: 17/2009
