Патент на изобретение №2251609
|
||||||||||||||||||||||||||
(54) СВАЯ-СТОЙКА
(57) Реферат:
Изобретение относится к области строительства и может быть использовано при строительстве фундаментов различных сооружений. Свая состоит из оголовка, стержня и наконечника, жестко соединенного посредством закладной детали с закладной деталью стержня, причем наконечник выполнен из термопластбетона марки бетона не менее 300, с расположенным внутри электронагревателем для разогрева наконечника сваи после ее забивки в грунт до получения “отказа” до температуры размягчения 80 – 150°С, с последующей дозабивкой сваи, при этом провода электронагревателя проложены по трубе вдоль стержня и выведены наружу под оголовком для соединения с источником электрического тока. Технический результат изобретения состоит в увеличении несущей способности сваи за счет уширения площади опоры наконечника. 1 з.п.ф-лы, 5 ил.
Изобретение относится к области строительства и может быть использовано при строительстве фундаментов различных сооружений. При строительстве в условиях слабых грунтов широкое применение нашли свайные основания фундаментов, состоящие из погруженных (забитых) в грунт и связанных между собой ростверками. Одним из распространенных видов свай является свая-стойка, несущая способность которой зависит от площади поперечного сечения его наконечника и прочности материала, из которого она изготовлена [1]. Боковая поверхность сваи-стойки не передает усилия за счет трения с грунтом, т.к. она под нагрузкой практически не перемещается вниз из-за малой деформируемости грунта под ее наконечником. Известна свая-стойка с уширяющимся наконечником за счет раскрытия металлических пластин наконечника после забивки сваи-стойки до “отказа”. Однако их применение ограничено вследствие большой металлоемкости. Задачей изобретения является увеличение несущей способности сваи-стойки по грунту. Эта задача достигается тем, что наконечник сваи-стойки изготовлен из термопластбетона прочностью не менее марки бетона 300 и содержит внутри электронагреватель в виде нихромовой спирали для его разогрева. Сущность изобретения заключается в том, что после забивки сваи-стойки до “отказа” наконечник ее разогревается до температуры 80-150°С, т.е. до состояния размягчения, после чего производится дозабивка. В результате размягченный материал наконечника под давлением стержня прорывается в боковые стороны от сваи-стойки, образуя его уширение. После естественного охлаждения плоский наконечник становится опорой стержня. Предлагаемое изобретение характеризуется фиг.2, 3, 4 и 5, где свая-стойка показана в рабочем состоянии. На фиг.2 изображена свая-стойка, подготовленная к забивке в грунт. На фиг.3 – ударами молота свая забита в грунт. На фиг.4 – свая забита до “отказа” и идет процесс разогрева наконечника. На фиг.5 – показано забивание сваи после разогрева наконечника, в результате чего он изменяет свою форму – становится плоским. Общий вид сваи-стойки показан на фиг.1. Она состоит из стержня 1, оголовка 2 и наконечника 3, жестко соединенного посредством закладной детали 4 с закладной деталью 5 стержня 1. В термопластбетонный наконечник 3 вмонтирован электронагреватель 6 из нихромовой спирали, контакты 7 которой проводом 8, проложенным по трубе 9, вдоль стержня 1 сваи выведены контактами 10 наружу под оголовком 2 для соединения с источником электротока 13. Работает свая-стойка следующим образом. Подготовленную к работе сваю-стойку (фиг.2) забивают молотом 11 в грунт 12 фиг.3. При наступлении “отказа”, показанного на фиг.4, контакты 10 электронагревателя 6 подключают к источнику электроэнергии 13 и проводят разогрев наконечника 3. На фиг.5 показано, как ударами молота 11 производится дозабивка сваи-стойки, в результате чего наконечник 3 уширяется. Положительный эффект заключается в том, что увеличение опоры сваи дает возможность сократить количество свай, необходимых для устройства фундаментов. Источники информации 1. Б.И. Долматов. Проектирование свайных фундаментов в условиях слабых грунтов. Л.: Стройиздат, 1975, стр.4, 15.
Формула изобретения
1. Свая, состоящая из оголовка, стержня и наконечника, жестко соединенного посредством закладной детали с закладной деталью стержня, причем наконечник выполнен из термопластбетона марки бетона не менее 300 с расположенным внутри электронагревателем для разогрева наконечника сваи после ее забивки в грунт до получения “отказа” до температуры размягчения 80 – 150°С с последующей дозабивкой сваи, при этом провода электронагревателя проложены по трубе вдоль стержня и выведены наружу под оголовком для соединения с источником электрического тока. 2. Свая по п.1, отличающаяся тем, наконечник изготовлен из смеси жесткого непластифицированного поливинилхлорида с наполнителем из ряда цемент, каменная мука в соотношении 1:2-5.

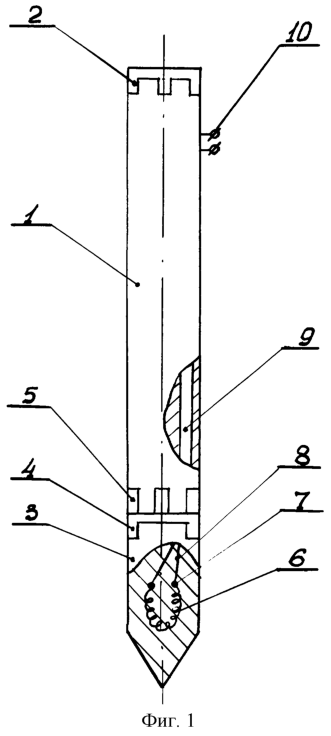

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 03.04.2005
Извещение опубликовано: 27.01.2007 БИ: 03/2007
|
||||||||||||||||||||||||||
