Патент на изобретение №2251491

(54) УСТРОЙСТВО ДЛЯ ОБДУВА ВЕТРОВОГО И БОКОВЫХ СТЕКОЛ САЛОНА ТРАНСПОРТНОГО СРЕДСТВА

(57) Реферат:

Изобретение относится к области транспортного машиностроения, а именно к вентиляции, отоплению салона и созданию комфортных условий в транспортных средствах, например в легковых автомобилях. Устройство для обдува ветрового и боковых стекол расположено в панели приборов и содержит отопитель, соединенный с входным отверстием для подачи воздуха в направляющий канал устройства для распределения воздуха на сопла обдува боковых стекол и сопло обдува ветрового стекла. Новым является то, что устройство содержит камеру распределения давления воздуха, имеющую сечение, уменьшающееся от максимального в центре зоны обдува до минимального к краям зоны, и сообщающуюся с направляющим каналом, который выполнен с постоянным сечением по всей длине зоны обдува ветрового стекла, и содержащую каналы, образованные ребрами, для направления воздуха на обдув боковых стекол. Техническим результатом является возможность обеспечения равномерного по скорости и объему потока воздуха, повышение эффективности обдува зон обзорности, удаления запотеваний и разморозки ветрового и боковых стекол транспортного средства. 6 ил.

Изобретение относится к области транспортного машиностроения, а именно к вентиляции, отоплению салона и созданию комфортных условий в транспортных средствах, например в легковых автомобилях.

Наиболее близким техническим решением к заявляемой конструкции относится устройство обдува стекол для панели приборов (прототип – патент JP №11348602, класс В 60 К 37/00, В 60 Н 1/34, дата публикации 21.12.99 г.), расположенное в панели приборов и содержащее отверстие для подачи воздуха, которое соединено с одной стороны с отопителем, а с другой – с направляющим каналом для распределения воздуха на ветровое стекло и боковые стекла салона.

Недостатком этого устройства является отсутствие канала подачи воздуха на боковые стекла в одном устройстве, что приводит к усложнению и удорожанию всей системы.

Задача изобретения направлена на создание устройства, обеспечивающего равномерный по скорости и объему поток воздуха, создавая тем самым быстрый и эффективный обдув зон обзорности для удаления запотевания и разморозки ветрового и боковых стекол транспортного средства.

Для решения поставленной задачи предлагается следующее устройство для обдува ветрового и боковых стекол салона транспортного средства, расположенное в панели приборов и содержащее камеру распределения давления воздуха, имеющую сечение, уменьшающееся от максимального в центре зоны обдува до минимального к краям зоны, и сообщающуюся с одной стороны с входным отверстием для подачи воздуха из отопителя, а с другой – с направляющим каналом, который выполнен с постоянным сечением по всей длине сопла обдува ветрового стекла. В камере распределения давления воздуха выполнены ребра, которые создают каналы для направления воздуха в зоны обдува боковых стекол.

Сравнение заявленного технического решения с уровнем техники по научно-технической и патентной документации на дату приоритета в основной и смежных рубриках показывает, что совокупность существенных признаков заявленного решения не была известна – следовательно, оно соответствует условию патентоспособности “новизна”.

Анализ известных технических решений в данной области техники показал, что предложенное устройство имеет признаки, которые отсутствуют в известных технических решениях, а использование их в заявленной совокупности признаков дает возможность получить новый технический эффект, следовательно, предложенное техническое решение имеет изобретательский уровень по сравнению с существующим уровнем техники.

Предложенное техническое решение промышленно применимо, т.к. может быть изготовлено промышленным способом, работоспособно, осуществимо воспроизводимо, следовательно, соответствует условию патентоспособности “промышленная применимость”.

Сущность технического решения поясняется на чертежах.

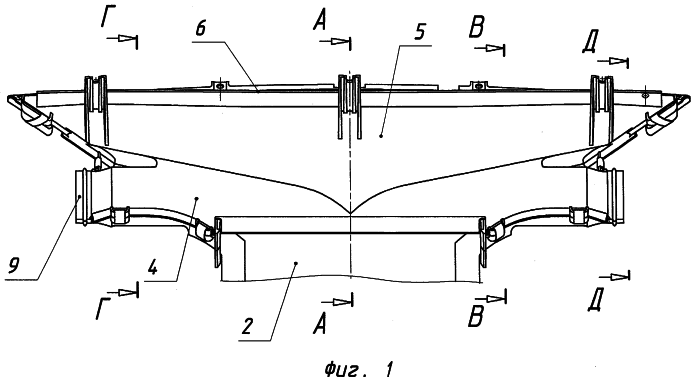

Фиг.1 – общий вид устройства со стороны салона;

фиг.2 – сечение А-А на фиг.1;

фиг.3 – вид Б на фиг.2;

фиг.4 – сечение В-В на фиг.1;

фиг.5 – сечение Г-Г на фиг.1;

фиг.6 – сечение Д-Д на фиг.1.

Устройство для обдува ветрового и боковых стекол салона транспортного средства предназначено для обеспечения равномерного распределения потока воздуха на зоны обдува ветрового и боковых стекол при уменьшении аэродинамического сопротивления воздушного потока.

Устройство расположено в панели приборов (1) и соединено с отопителем (2) посредством входного отверстия (3) для подачи воздуха из отопителя (2). Отверстие (3) сообщается с камерой (4) распределения давления воздуха, которая имеет сечение, уменьшающееся от максимального в центре зоны обдува, до минимального – к краям, обеспечивая тем самым равномерные расходно-напорные и скоростные характеристики потока исходящего воздуха по всей длине зоны обдува (фиг.2, фиг.4, фиг.5, фиг.6), и которая сообщается с направляющим каналом (5), имеющим постоянное сечение по всей длине зоны обдува и выходящий на сопло (6) обдува ветрового стекла, образованное стенками направляющего канала (5) и размещенное на панели приборов (1) вдоль ветрового стекла (7), и которое крепится по всей длине к панели приборов (1), обеспечивая эффективное размораживание и распотевание стекол. Камера (4) распределения давления воздуха имеет ребра (8) для направления воздуха в каналы (9) обдува боковых стекол.

Воздух из отопителя (2) через отверстие (3) попадает в камеру (4) распределения давления, создавая равномерный по расходу и скорости поток, часть которого поступает в каналы (9) обдува боковых стекол, а часть в направляющий канал (5) и оттуда через сопло (6) на ветровое стекло (7). Устройство создает эффективный обдув зон обзорности, обеспечивая тем самым безопасные условия движения автомобиля.

Формула изобретения

Устройство для обдува ветрового и боковых стекол салона транспортного средства, расположенное в панели приборов и содержащее отопитель, соединенный с входным отверстием для подачи воздуха в направляющий канал устройства для распределения воздуха на сопла обдува боковых стекол и сопло обдува ветрового стекла, отличающееся тем, что устройство содержит камеру распределения давления воздуха, имеющую сечение, уменьшающееся от максимального в центре зоны обдува до минимального к краям зоны, и сообщающуюся с направляющим каналом, который выполнен с постоянным сечением по всей длине зоны обдува ветрового стекла, и содержащую каналы, образованные ребрами, для направления воздуха на обдув боковых стекол.
