Патент на изобретение №2251459
|
||||||||||||||||||||||||||
(54) ЦЕНТРИФУГА
(57) Реферат:
Центрифуга относится к устройствам для разделения жидких неоднородных систем в поле центробежных сил и может быть использовано в горно-обогатительной, химической, пищевой, целлюлозно-бумажной и других отраслях промышленности. Конструкция данной центрифуги дает возможность повысить качество конечного продукта. Центрифуга содержит корпус с приемниками жидкой и твердой фаз, устройство для подачи суспензий, привод, вал и укрепленный на нем конический фильтрующий ротор с размешенным соосно внутри него ускорительно-распределительным устройством с ловушкой. Центрифуга снабжена охватывающим ловушку стабилизирующим конусом с кольцевыми порогами на его внутренней поверхности. Ускорительно-распределительное устройство снабжено ускорительной чашей, жестко закрепленной внутри конической ловушки, а также кольцом, расположенным между ловушкой и стабилизирующим конусом. 2 ил.
Изобретение относится к устройствам для разделения жидких неоднородных систем в поле центробежных сил и может быть использовано в горно-обогатительной, химической, пищевой, целлюлозно-бумажной и других отраслях промышленности. Известна центрифуга-сушилка ФВИ-С (Фильтры-насосы для жидкостей/ Центрифуги-Сушилки, издательство МГО “Технохим”/ОНПО “Пластполимер”, Л.: 1991 г., с.7), включающая корпус, фильтрующий ротор, дисковый нож, ускорительное устройство, вал, привод, приемники твердой и жидкой фазы. Недостатком известной центрифуги является невысокое качество конечного продукта и ограниченные функциональные возможности агрегата. Известна центрифуга (патент РФ №1061844, публ. 1983 г.), принятая за прототип, включающая корпус, вал, привод, фильтрующий ротор, расположенное внутри ротора ускорительно-распределительное устройство с ловушкой примесей, приемники твердой и жидкой фаз. Недостатком известной центрифуги является невысокое качество конечного продукта, вызванное тем, что устройство для удаления примесей выполнено в виде набора колец, закрепленных снаружи набором прямых жестких металлических ребер, что приводит к повреждению кристаллов твердой фазы, например сахара, и их измельчению, когда струя суспензии, например утфеля, из питателя с нулевой окружной скоростью соударяется с ребрами, имеющими при частоте вращения ротора n=1760 об/мин окружную скорость где D=0,35 м – средний диаметр расположения ребер. Техническим результатом является устранение указанного недостатка, а именно повышение качества конечного продукта. Технический результат достигается тем, что центрифуга, содержащая корпус с приемниками жидкой и твердой фаз, устройство для подачи суспензий, привод, вал и укрепленный на нем конический фильтрующий ротор с размещенным соосно внутри него ускорительно-распределительным устройством с ловушкой, согласно изобретению, снабжена охватывающим ловушку стабилизирующим конусом с кольцевыми порогами на его внутренней поверхности, а ускорительно-распределительное устройство снабжено ускорительной чашей, жестко закрепленной внутри конической ловушки, а также кольцом, расположенным между ловушкой и стабилизирующим конусом. Благодаря такому выполнению центрифуги обеспечено получение продуктов высокого качества. Сущность изобретения поясняется чертежами, где на фиг.1 изображен продольный разрез центрифуги, а на фиг.2 – увеличенный масштаб ускорительно-распределительного устройства. Центрифуга содержит корпус 1, являющийся приемником твердой фазы; приемник жидкой фазы 2; устройство для подачи суспензий 3; вал 4, укрепленный на валу конический фильтрующий ротор 5 с ускорительно-распределительным устройством; ускорительную чашу 6; расположенную снаружи чаши коническую ловушку 7 со щелями 8 и кольцом 9, охватывающий ловушку стабилизирующий конус 10 с порогами 11. В приемнике жидкой фазы 2 размещен патрубок 12 для ее отвода. Центрифуга имеет не показанный на чертежах вертикальный привод. Устройство работает следующим образом. При вращении вала (4) и фильтрующего ротора (5) от привода суспензия подается с помощью устройства (3) на ускорительную чашу (6), где плавно и безударно она разгоняется до угловой частоты вращения ротора и, двигаясь вверх, проходит через щели (8) ловушки (7) и попадает на стабилизирующий конус (10), по которому движется вниз кольцевым слоем, толщина которого несколько возрастает в зоне порогов (11), движение стабилизируется, что приводит к равномерной толщине кольцевого слоя и, как следствие, к его равномерной подаче в нижнюю часть. Далее суспензия движется по поверхности фильтрующего сита, размещенного в роторе (5), под действием касательной составляющей центробежной силы. При этом под действием нормальной составляющей центробежной силы происходит разделение суспензии на твердую (осадок) и жидкую (отток) фазы. Твердая фаза слетает с верхнего края фильтрующего ротора (5) внутрь корпуса (1), а жидкая фаза, пройдя через фильтрующее сито ротора (5), попадает в приемник (2) в виде быстро вращающегося кольца аэрозоли и мелких капель, которые оседают на цилиндрической стенке и стекают вниз и далее по патрубку (12) отводятся из приемника (2). При случайном попадании в ротор комков твердой фазы или посторонних примесей они задерживаются кольцом (9) ловушки (7) и удаляются вручную при остановке центрифуги. Таким образом, предлагаемая центрифуга с таким ускорительно-распределительным устройством обеспечивает получение продуктов высокого качества.
Формула изобретения
Центрифуга, содержащая корпус с приемниками жидкой и твердой фаз, устройство для подачи суспензий, привод, вал и укрепленный на нем конический фильтрующий ротор с размешенным соосно внутри него ускорительно-распределительным устройством с ловушкой, отличающаяся тем, что центрифуга снабжена охватывающим ловушку стабилизирующим конусом с кольцевыми порогами на его внутренней поверхности, а ускорительно-распределительное устройство снабжено ускорительной чашей, жестко закрепленной внутри конической ловушки, а также кольцом, расположенным между ловушкой и стабилизирующим конусом.

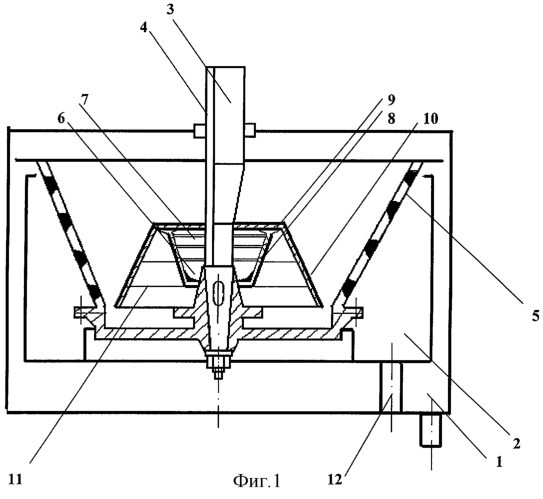

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 13.04.2006
Извещение опубликовано: 20.01.2008 БИ: 02/2008
|
||||||||||||||||||||||||||
