(54) АВАРИЙНО-СПАСАТЕЛЬНОЕ СРЕДСТВО
(57) Реферат:
Предложенное устройство относится к спасательной технике. Содержит выдвижную опору, основание которой размещено на автономной мобильной платформе. Дополнительно содержит размещенные на автономных мобильных платформах две выдвижные опоры, шарнирно связанные вершинами с основной и расположенные под углом друг к другу, образуя трехстержневой механизм в виде трехгранной пирамиды. Каждая из опор выполнена в виде намотанной на барабан упругой профилированной ленты, образующей в выдвинутом состоянии цилиндрический профиль с перекрывающимися кромками и проходящей через механизм выдвижения лент. Данная конструкция устройства позволяет повысить его жесткость и надежность. 3 ил.

Изобретение относится к области средств спасения людей при чрезвычайных ситуациях, в частности к средствам ведения спасательных работ в высотных зданиях при пожарах.
Известна пожарная установка (пат. РФ №2106164), содержащая установленный на транспортном средстве вертикальный конвейер, предназначенный для доставки личного состава и средств пожаротушения к очагу пожара и эвакуации людей.
Недостатком известного устройства является сложность конструкции.
Известно аварийно-спасательное устройство (А.с. СССР №971353), содержащее выдвижную опору, основание которой размещено на автономной мобильной платформе.
Недостатком известного устройства является недостаточная жесткость мачты при выдвижении ее на значительную высоту.
Цель изобретения – повышение жесткости и надежности устройства.
Цель достигается тем, что аварийно-спасательное средство содержит выдвижную опору, основание которой размещено на автономной мобильной платформе, и дополнительно содержит размещенные на автономных мобильных платформах две выдвижные опоры, шарнирно связанные вершинами с основной и расположенные под углом друг к другу, образуя трехстержневой механизм в виде трехгранной пирамиды, каждая из опор выполнена в виде намотанной на барабан упругой профилированной ленты, образующей в выдвинутом состоянии цилиндрический профиль с перекрывающимися кромками и проходящей через механизм выдвижения лент.
Отличительными признаками в заявляемом изобретении в сравнении с прототипом является то, что устройство содержит размещенные на автономных мобильных платформах две выдвижные опоры, шарнирно связанные вершинами с основной и расположенные под углом друг к другу, образуя трехстержневой механизм в виде трехгранной пирамиды, каждая из опор выполнена в виде намотанной на барабан упругой профилированной ленты, образующей в выдвинутом состоянии цилиндрический профиль с перекрывающимися кромками и проходящей через механизм выдвижения лент.
Конструкция аварийно-спасательного средства поясняется чертежами, где

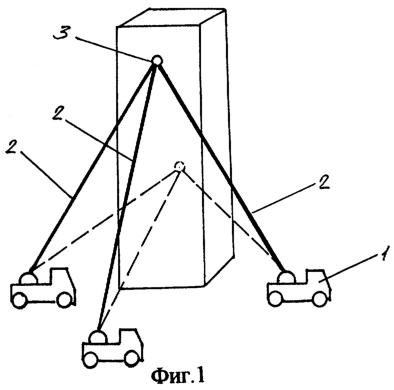

на фиг.1 изображен общий вид устройства;
на фиг.2 – механизм выдвижения опоры;
на фиг.3 – сечение опоры.
Аварийно-спасательное средство представляет собой группу из трех автомобилей 1 с выдвижными опорами 2, вершины которых связаны с шарнирным узлом 3. Выдвижные опоры 2 выполнены в виде намотанной на барабан 4 упругой профилированной ленты 5, проходящей через механизм выдвижения, содержащий ролики 6 и 7, один из которых подпружиненный, и направляющий конус 8.
Аварийно-спасательное средство работает следующим образом. В транспортном состоянии шарнирный узел 3 расцеплен. Каждый автомобиль самостоятельно занимает рабочую позицию, после чего выдвигаются опоры 2 до стыковки между собой вершинами в шарнирном узле 3. При этом упругие ленты 5 при сматывании с барабанов 4, выходя с направляющих конусов 8, образуют достаточно жесткие опоры цилиндрической формы. Таким образом три выдвижные опоры, расположенные под углом друг к другу и шарнирно связанные между собой вершинами, образуют трехстержневой механизм в виде трехгранной пирамиды, отличающейся высокой жесткостью. Взаимосогласованное выдвижение опор обеспечивает трехкоординатное перемещение вершины устройства, что обеспечивает достаточную точность доставки средств спасения в заданную точку. С помощью устройства можно доставлять средства эвакуации терпящим бедствие, а также аварийно-спасательные группы и средства пожаротушения на верхние этажи высотных зданий в условиях пожара.
Предлагаемое устройство представляет собой простую по конструкции мобильную систему для ведения спасательных работ в многоэтажных зданиях при чрезвычайных ситуациях.
Формула изобретения
Аварийно-спасательное средство, содержащее выдвижную опору, основание которой размещено на автономной мобильной платформе, отличающееся тем, что дополнительно содержит размещенные на автономных мобильных платформах две выдвижные опоры, шарнирно связанные вершинами с основной и расположенные под углом друг к другу, образуя трехстержневой механизм в виде трехгранной пирамиды, каждая из опор выполнена в виде намотанной на барабан упругой профилированной ленты, образующей в выдвинутом состоянии цилиндрический профиль с перекрывающимися кромками и проходящей через механизм выдвижения лент.
РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.12.2005
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
|
