Патент на изобретение №2251259
|
||||||||||||||||||||||||||
(54) ПОТОЛОЧНАЯ КОРМУШКА ДЛЯ ПЧЕЛ
(57) Реферат:
Изобретение относится к сельскому хозяйству, в частности к пчеловодству, и может быть применено в качестве кормушки и поилки. Потолочная кормушка для пчел состоит из прямоугольной емкости с прозрачной крышкой, вертикальных перегородок с проходными отверстиями с высотой ниже стенок емкости, опорных элементов для пчел и кормового отсека. Кормушка дополнительно снабжена вторым проходным отверстием и ограничителями в виде уголка. Оба отверстия выполнены в виде щелей, расположенных вдоль противоположных стенок прямоугольной емкости. В крышке выполнены отверстия для воздуха, при этом кормушка с крышкой соответствует размерам поперечного сечения улья. Опорные элементы для пчел выполнены с шероховатой поверхностью. Изобретение позволяет облегчить доступ пчелиных семей к кормушке и расширить функциональные возможности за счет использования его в качестве кормушки и поилки. 1 з.п. ф-лы, 2 ил.
Изобретение относится к сельскому хозяйству, в частности к пчеловодству, и может быть применено в качестве поилки в летний период и в качестве подушки в зимний период. Известна внутриульевая надрамочная кормушка-поилка для пчел, включающая заборное корытце с обвязкой, крышкой, емкостью для корма с подающим патрубком (см. а.с. СССР №1493213, МПК7 А 01 К 53/00, опубл. БИ №26,1989 г.). Недостатками данной кормушки является низкий доступ к кормушке пчелиной семьи, что увеличивает время вскармливания пчел на зимний период. Кормушка не занимает всю поверхность гнезда и не влияет эффективно на температурный фактор в гнезде при заполнении ее водой, а также она не может выполнять функцию подушки в зимний период. Наиболее близкой к заявляемой кормушке является потолочная кормушка для пчел, включающая прямоугольную емкость с прозрачной крышкой, разделенная вертикальными перегородками на проходной канал секции для пчел и кормовой отсек с опорными элементами для пчел, причем высота перегородок ниже высоты стенок кормовой емкости (см. а.с. СССР №1205845, МПК7 А 01 К 53/00, опубл. 23.01.86 г.). Недостатками прототипа являются низкий доступ к кормушке из-за одностороннего проходного канала, множество отсеков снижает эффективность проводимых дезинфекции, выполняет только назначение кормушки и поилки, но не предусматривает функцию подушки в зимний период. Задачей предлагаемого технического решения является повышение доступа пчелиных семей к кормушке, расширение функциональных возможностей за счет использования его в качестве кормушки и поилки. Технический результат заключается в эффективности влияния на температурный фактор при заполнении кормушки водой, упрощение дезинфекции кормушки в процессе эксплуатации, повышение производительности кормления. Эта техническая задача достигается тем, что в известной потолочной кормушке для пчел, состоящей из прямоугольной емкости с прозрачной крышкой, разделенная перегородками на проходной канал для пчел и кормовой отсек, с высотой перегородок ниже высоты стенок прямоугольной емкости, согласно изобретению проходные каналы для пчел выполнены в виде попарно расположенных щелей вдоль противоположных стенок в донной части кормушки, а над перегородками установлены ограничители, выполненные в виде уголков с пазами в нижней части, соприкасающихся с кормовым отсеком, а в крышке выполнены отверстия для воздуха, при этом кормушка с крышкой соответствует по размерам поперечному сечению улья. Перегородки и ограничители выполнены с шероховатой поверхностью. Данная конструкция позволит повысить производительность кормушки и многофункционально использовать ее как кормушку и поилку. Сущность изобретения поясняется чертежами, где на фиг.1 – изображена кормушка – вид сверху, на фиг.2 – вид сбоку. Потолочная кормушка для пчел включает крышку 1 с отверстиями 2 для воздуха, прямоугольную емкость, состоящую из стенок 3 и донной части 4. В донной части 4 вдоль противоположных стенок 3 выполнены попарно щелевые отверстия 5, которые перегородками 6 с высотой меньше высоты стенки 3, отделяют их от кормового отсека 7. Над перегородкой 6 установлены ограничители 8, выполненные в виде уголков с пазами 9 в нижней части, соприкасающихся с кормовым отсеком 7 для предотвращения доступа пчел к нему. Потолочная кормушка для пчел работает следующим образом. Кормушку устанавливают в улей, которая соответствует по размерам поперечному его сечению, таким образом, чтобы щелевые отверстия 5 были расположены поперек рамок, установленных в улье. Для выхода пчел к кормовому отсеку 7 снимают крышку 1 и заполняют кормовой отсек 7 кормом, например сахарным сиропом. Пчелы, проходя через щелевые отверстия 5, попадают в пространство, образованное перегородками 6 и ограничителями 8, поверхность которых выполнена шероховатой, к кормовому отсеку 7. Ограничители 8 препятствуют вылету пчел из улья, а пазы 9, выполненные в нижней части уголка ограничителя 8, соприкасающегося с донной 4 частью кормового отсека 7, способствуют поступлению корма к перегородкам 6. При использовании кормушки в качестве поилки, снимают крышку 1 и в кормовой отсек 7 заливают воду. Отверстия 2 в крышке 1 способствуют испарению воды, снижая температуру улья, особенно в летний период. Выполнение поверхностей перегородок 6 и ограничителей 8 шероховатыми облегчает подъем и спуск пчел к кормовому отсеку 7. Использование предлагаемой потолочной кормушки позволит по сравнению с прототипом повысить производительность, расширить ее функциональные возможности, упростить дезинфекцию кормушки в процессе ее эксплуатации и улучшить физиологическое состояние пчелиных семей.
Формула изобретения
1. Потолочная кормушка для пчел, состоящая из прямоугольной емкости с прозрачной крышкой, разделенная перегородками на проходной канал для пчел и кормовой отсек, с высотой перегородок ниже высоты стенок прямоугольной емкости, отличающаяся тем, что проходной канал для пчел выполнен в виде попарно расположенных щелей вдоль противоположных стенок в донной части кормушки, а над перегородками установлены ограничители, выполненные в виде уголков с пазами в нижней части, соприкасающихся с кормовым отсеком, а в крышке кормушки выполнены отверстия для воздуха, при этом кормушка с крышкой соответствует по размерам поперечному сечению улья. 2. Кормушка по п.1, отличающаяся тем, что перегородки и ограничители выполнены с шероховатой поверхностью.

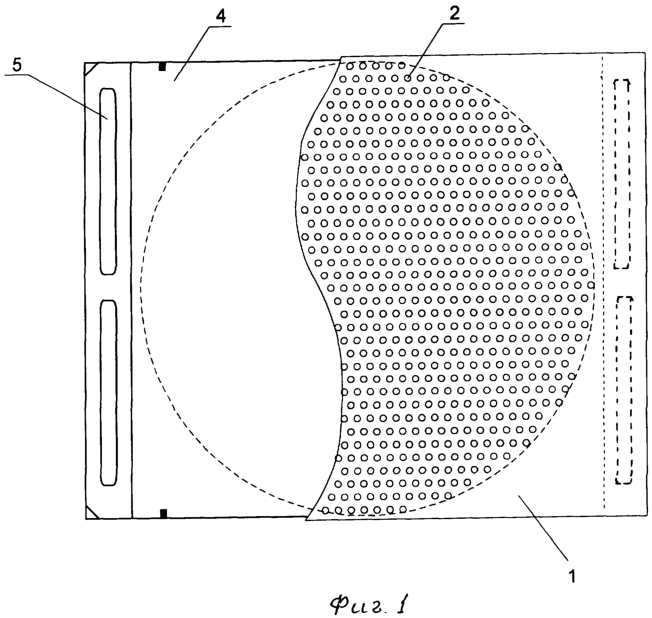

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 26.07.2005
Извещение опубликовано: 27.04.2007 БИ: 12/2007
|
||||||||||||||||||||||||||
