Патент на изобретение №2251252

(54) УСТРОЙСТВО ДЛЯ ОБЪЕМНОЙ ОБРАБОТКИ СЕЯНЦЕВ

(57) Реферат:

Изобретение относится к лесохозяйственному машиностроению и предназначено для обработки сеянцев хвойных пород жидкими препаратами. Устройство содержит герметичный контейнер, подвешенный на центральном шарнире и выполненный в виде полого диска. Диск связан с корпусом посредством пружин. На диске установлены рама со съемными фитилями, заливной клапан, связанный с трубопроводом. Это обеспечивает улучшение качества обработки растений и уменьшение затрат на проведение технологических операций. 2 ил.

Изобретение относится к лесохозяйственному машиностроению и предназначено для обработки сеянцев хвойных пород жидкими препаратами.

Известно устройство для прополки сорняков, содержащее раму со смонтированными на ней емкостью для рабочей жидкости с отверстиями, фитиль и приспособление для крепления фитиля (Авторское свид. СССР №980669, кл. А 01 М 21/04, 1980).

Недостатком данного устройства является неполная обработка сорняков, поскольку она производится в одной плоскости с одного направления.

Известно устройство для объемной обработки растений, содержащее раму со смонтированными на ней емкостями и сообщающимися с ними распределительными трубопроводами, выполненными с возможностью колебаться в противофазе, снабженными фитилями и шарнирно связанными с рамой с помощью вертикальных стоек (Патент РФ №2130722, кл. А 01 G 13/00, 1998).

Недостатком данного устройства является то, что оно не обеспечивает в полной мере объемной обработки растений, поскольку не достаточная площадь поверхности растений подвергается обработке.

Изобретение решает задачу уменьшения затрат на проведение технологических операций.

Технический результат заключается в повышении качества обработки сеянцев и уменьшении затрат на проведение технологических операций.

Для достижения указанного технического результата в устройстве для объемной обработки сеянцев, содержащем раму со смонтированной на ней емкостью, и фитили, согласно изобретению, емкость выполнена в виде герметичного полого диска, подвешенного на центральном шарнире, связанного с корпусом посредством пружин, причем на диске установлены съемные фитили, заливной клапан, соединенный с трубопроводом.

С целью повышения качества объемной обработки сеянцев хвойных пород жидкими препаратами и равномерности подачи жидкости к каждому фитилю рабочий орган (диск) подвешен на центральном шарнире и имеет связь с корпусом устройства посредством 8 пружин. Центральный шарнир свободно подвешен к балке, жестко соединенной с рамой транспортного средства. Корпус устройства сварной, имеет форму квадрата и изготавливается из металлических пластин, жестко присоединен к раме транспортного средства с помощью соединительных болтов. Пластины выполняются шириной большей, чем высота диска. Диск выполнен полым и не полностью заливается рабочей жидкостью, для чего в диске имеется заливной клапан, отрегулированный на неполное заполнение диска жидкостью, что способствует движению жидкости внутри диска и создает дополнительные колебания диска. Связь диска с корпусом устройства посредством пружин дает возможность диску беспорядочно колебаться в разных направлениях.

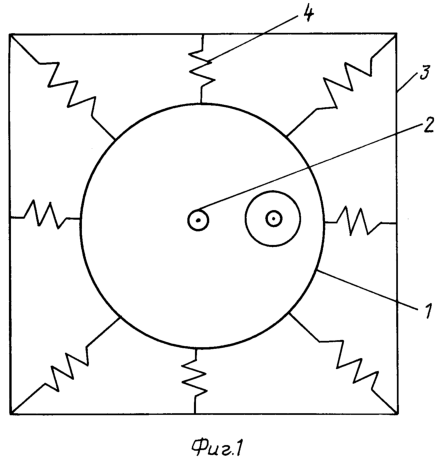

На чертеже представлено устройство для объемной обработки сеянцев хвойных пород жидкими препаратами. На фиг.1 – вид сверху, на фиг.2 – вид сбоку.

Устройство для объемной обработки сеянцев хвойных пород жидкими препаратами состоит из герметичного контейнера, выполненного в виде полого диска 1, подвешенного на центральном шарнире 2. Диск 1 связан с корпусом устройства 3 посредством восьми пружин 4. В нижней части диска 1 в несколько рядов по всей окружности через равное расстояние установлены съемные фитили 5 для поддержания многотехнологичности процесса, заливной клапан 6 для регулирования уровня рабочей жидкости в диске 1. К диску 1 подведен трубопровод 7 для подачи жидкости в полость диска 1.

Устройство для объемной обработки растений работает следующим образом.

При движении машины со смонтированным на ней устройством для объемной обработки сеянцев жидкость, находящаяся в полости диска 1, начинает двигаться посредством колебаний, исходящих от машины, что приводит к колебательным движениям диска 1. Так как диск 1 связан с корпусом устройства 3 посредством пружин 4 и корпус устройства 3 жестко присоединен к раме транспортного средства, то они дают возможность диску беспорядочно колебаться в разных направлениях. Установленные на диске 1 фитили 5 обрабатывают сеянцы. Движение жидкости в полости диска 1 возможно за счет наличия неполноты заполнения емкости, для чего в диске 1 установлен заливной клапан 6, соединенный с гибким трубопроводом 7. Уменьшение уровня жидкости в диске 1 приводит к срабатыванию заливного клапана 6, который открывает проход жидкости в диск 1, тем самым доводя уровень жидкости в емкости до нужного предела, после чего клапан опять перекрывает проход.

При поступательном движении машины вдоль гряды с сеянцами последние обрабатываются при контакте с фитилями 5 сначала ближней стороной рабочего органа, а после дальней стороной, что улучшает качество обработки сеянцев и уменьшает затраты на проведение технологической операции за счет увеличения числа операций за один проход.

Технике-экономическим преимуществом заявляемого устройства является повышение качества обработки сеянцев и уменьшение затрат на проведение технологических операций.

Формула изобретения

Устройство для объемной обработки сеянцев, содержащее раму со смонтированной на ней емкостью и фитили, отличающееся тем, что емкость выполнена в виде герметичного полого диска, связанного с корпусом посредством пружин и подвешенного на центральном шарнире, причем на диске установлены съемные фитили и заливной клапан, связанный с трубопроводом.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.09.2005

Извещение опубликовано: 20.06.2007 БИ: 17/2007
