Патент на изобретение №2251247
|
||||||||||||||||||||||||||
(54) ПЛОДОСЪЕМНИК
(57) Реферат:
Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для ручной сборки плодов. Плодосъемник содержит шест с опорной пластиной, на которой закреплены плодосборник и привод с режущим органом, который выполнен в виде двух криволинейных шарнирно закрепленных в пазах пластин режущих ножей, имеющих на каждом криволинейное ребро. На каждом ребре по длине их контактирования выполнены равномерно по длине с реберными участками симметричные относительно друг друга упорные в сторону их передних концов трапециевидные зубья под углом в их основании 3/4
Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для ручного сбора плодов. Известны различные по конструкции плодосъемники, обеспечивающие ручную сборку плодов с деревьев, изложенные в патенте Германии №539967, кл. 45 Р 19/08, 1930 г., а.с. №62581, кл. А 01 D 96/24 и а. с. №871763 от 1981 г. /аналоги/. Прототипом предлагаемого плодосъемника является плодосъемник по пат. РФ №1445614, Мкл. А 01 D 46/24, 1985 г., в котором имеется шест с закрепленным плодосборником и приводом с режущим органом в виде двух криволинейных шарнирно закрепленных режущих ножей по типу ножниц. Однако в известных устройствах имеют место случаи выжимания и обрыва срезаемой плодоножки, особенно при малых скоростях поворота режущих ножей. Задачей настоящего изобретения является устранение выжимания плодоножки в процессе ее срезания. Это достигается тем, что на каждом ребре на длине их контактирования выполнены равномерно по длине с реберными участками треугольные углубления, образующие симметричные относительно друг друга упорные в сторону их передних концов трапециевидные зубья под углом в их основании 3/4 Соседствующие противоположно друг другу расположенные режущие кромки ребер зубьев в месте их контактирования образуют угол не менее 3°, но не более угла трения, причем рядом расположенные на ребре треугольные углубления соседствуют с реберным участком соответствующего ножа. На фиг.1 изображен плодосъемник при виде сбоку; на фиг.2 вид А на фиг.1; на фиг.3 – разрез по Б-Б на фиг.1 и на фиг.4 – вид I на фиг.2. Плодосъемник содержит опорную пластину 1 с закрепленным шестом 2 и плодосборником 3 /см фиг.1/. На опорной пластине 1 /см. фиг.2/ на поперечных осях 4 смонтированы режущие рабочие органы 5, выполненные по форме двуплечих рычагов, каждый в виде изогнутой пластины с боковым на одном плече режущим криволинейным контактирующим с плодоножкой 6 ребром 7 /см. фиг.2 и 4/. На ребрах 7 ножей 5 на длине их контактирования выполнены равномерно по длине с реберными участками 8 /см. фиг.4/ симметричные относительно друг друга упорные в сторону их передних концов под углом Соседствующие противоположно друг другу расположенные режущие кромки 11 ребер 7 зубьев 10 в месте их контактирования образуют угол В остальном конструкция плодосъемника аналогична конструкции плодосъемника по пат. РФ №144561. Плодосъемник работает следующим образом. Сборщик, удерживая шест 2 двумя руками или одной в зависимости от высоты расположения плодов на дереве и смотря через прозрачную пленку 12 плодосборника 3, подводит режущий орган 5 над плодом 13 в месте расположения плодоножки 6 /см. фиг.1/, причем большой палец должен быть продет в близко расположенную петлю 14 гибкой тяги 15, а кисть должна быть расположена на шесте ниже ногтевой фаланги большого пальца. После подведения режущего органа 5 к плодоножке 6 поворотом большого пальца в сторону мизинца руки до возможного производят отделение /срезание/ плода от плодушки, при этом плодоножка 6 /см. фиг.4/ при повороте режущих ножей последовательно контактирует сначала с ребрами 7, далее с ребрами треугольного углубления 9, где и срезается, т.к. ребра треугольных углублений при их контактировании между собой образуют угол не более угла трения, причем плодоножка 6 может соскальзывать /выжиматься/ при контактировании с реберными участками из-за значительного угла между ними. Плод после отделения от плодушки падает в плодосборник на обрезиненные стержки 16 /см. фиг.1/, которые поворачиваются от массы плода, пропуская последний. В дальнейшем плод продвигается по плодосборнику до дна из гибкой ткани 17 и удерживается створками 18 и 19. Емкость плодосборника 3 должна быть на 3…5 больше средней величины плодов.
Формула изобретения
Плодосъемник, содержащий шест с опорной площадкой, на которой закреплены плодосборник и привод с режущим органом, выполненным в виде двух криволинейных шарнирно закрепленных в пазах пластин режущих ножей, имеющих на каждом криволинейное ребро, отличающийся тем, что на каждом ребре на длине контактирования выполнены равномерно по длине с реберными участками треугольные углубления, образующие симметричные относительно друг друга упорные в сторону их передних концов трапециевидные зубья под углом в их основании три четверти

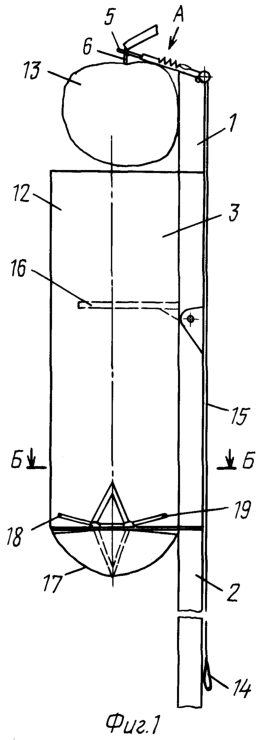

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 31.10.2006
Извещение опубликовано: 20.06.2008 БИ: 17/2008
|
||||||||||||||||||||||||||
с шагом, равным 1/8, и глубиной, равной 1/60-ой радиуса кривизны ребра. Соседствующие противоположно друг другу расположенные режущие кромки ребер зубьев в месте их контактирования образуют угол не менее 3°, но не более угла трения. Рядом расположенные на ребре треугольные углубления соседствуют с реберным участком соответствующего ножа. Плодосъемник устраняет выжимание плодоножки в процессе ее срезания. 4 ил.
в их основании 3/4
4,5…5 мм/, и глубиной t, равной 1/60 /t
не менее 3°, но не более угла трения /примерно 7°/, при этом рядом расположенные на ребре треугольные углубления 9 соседствуют с реберным участком 8 соответствующего ножа 7.
