Патент на изобретение №2251242

(54) МАШИНА ДЛЯ ШЛИФОВАНИЯ СЕМЯН МОРКОВИ

(57) Реферат:

Изобретение относится к области сельскохозяйственного машиностроения, в частности к оборудованию для предпосевной обработки семенного материала. Машина содержит бункер-дозатор с установленной в нем ворошилкой для исключения образования сводов семян и вращающийся горизонтальный шлифовальный барабан с разгрузочным окном. Внутренняя поверхность барабана покрыта слоем резины для исключения травмирования семян при шлифовании. Внутри барабана установлен рабочий орган в виде рамки с упругими резиновыми пластинами с винтовыми рифлениями. Глубина и диаметр рифлений больше максимального размера семени моркови. Шлифовальная рамка установлена с возможностью вращательно-поступательного движения. Установка позволяет повысить качество шлифования семян моркови за счет уменьшения их травмирования. 2 з.п. ф-лы, 4 ил.

Изобретение относится к области сельскохозяйственного машиностроения, в частности к оборудованию для предпосевной обработки семенного материала, и может быть использовано для подготовки к посеву семян мелкосемянных культур, например моркови.

Наиболее близким техническим решением по совокупности существенных признаков и достигаемому результату к предлагаемому изобретению является машина для шлифования семян свеклы. Она содержит раму, механизм привода, бункер-дозатор, вращающийся горизонтальный шлифовальный барабан с образованной полусферическими выступами абразивной поверхностью, внутри которого находится рабочий орган, представленный валом, на котором установлены упругие, имеющие абразивные поверхности пластины, образующие с горизонтальным барабаном шлифовальные камеры с переменным зазором в поперечном сечении. Для выгрузки семян машина снабжена разгрузочным окном и выгрузным лотком /авт.св. СССР №1470211, БИ №13, 1989/.

Однако указанная машина не приспособлена для шлифования семян моркови и других мелкосемянных культур, поскольку абразивные поверхности машины приводят к высокой степени травмирования указанных семян, вследствие чего резко снижаются посевные качества и всхожесть последних. Кроме того, машина имеет недостаточно высокую производительность.

Задача изобретения – повышение качества шлифования семян моркови за счет уменьшения их травмирования, а также повышение производительности машины.

Поставленная задача решается тем, что в известной машине для шлифования семян, содержащей раму, механизм привода, бункер-дозатор, вращающийся горизонтальный шлифовальный барабан с разгрузочным окном, вращающийся рабочий орган и выгрузной лоток, согласно изобретению внутренняя поверхность вращающегося горизонтального шлифовального барабана покрыта слоем резины, а вращающийся рабочий орган выполнен в виде рамки, установленной с возможностью совершения вращательно-поступательного движения. Рамка снабжена рабочими упругими резиновыми пластинами, выполненными с винтовыми рифлениями, причем глубина и диаметр рифлении больше максимального размера семени моркови.

Для исключения образования сводов семян бункер-дозатор снабжен ворошилкой, выполненной в виде вала со штифтами, расположенными по винтовой линии.

В разгрузочном окне машины установлена заслонка, позволяющая регулировать величину открытия заслонки, время пребывания семян в машине, а следовательно, и интенсивность шлифования последних. Выгрузной лоток имеет конструкцию, охватывающую барабан для исключения просыпания семян во время разгрузки при вращении барабана.

Покрытие внутренней поверхности вращающегося горизонтального шлифовального барабана слоем резины и упругие резиновые пластины обеспечивают мягкость протекания процесса и исключают травмирование семян при шлифовании.

Выполнение рабочего органа в виде рамки с возможностью совершения вращательно-поступательного движения внутри барабана значительно интенсифицирует процесс шлифования семян и увеличивает производительность машины. Возможность возвратно-поступательного движения рамки может быть обеспечена известными устройствами, в частности эксцентриковым механизмом.

Выполнение на упругих резиновых пластинах винтовых рифлении с глубиной и диаметром больше максимального размера семени моркови обеспечивает плавную транспортировку семян к разгрузочному окну во время процесса шлифования, при этом исключается забивание рифлении семенами.

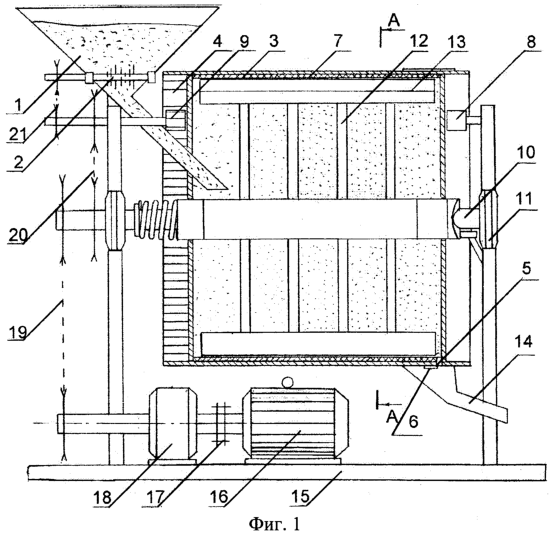

На фиг.1 изображена конструктивная схема машины, общий вид; на фиг.2 – механизм возвратно-поступательного движения шлифовальной рамки; на фиг.3 – разрез А-А на фиг.1; на фиг.4 – вид Б на фиг.3.

Машина для шлифования семян состоит из бункера-дозатора 1 с ворошилкой 2; вращающегося горизонтального шлифовального барабана 3 с зубчатым венцом 4 и разгрузочным окном 5 с заслонкой 6. Внутренняя поверхность вращающегося горизонтального шлифовального барабана 3 покрыта слоем резины 7. Барабан 3 установлен на поддерживающих 8 и приводных 9 колесах. Внутри барабана 3 на валу 10, установленном в радиально-упорных подшипниках 11, размещен рабочий орган в виде рамки 12 с упругими резиновыми рабочими пластинами 13, имеющими рифление по винтовой линии. Барабан 3 охватывается выгрузным лотком 14. Установленный на раме 15 механизм привода машины включает электродвигатель 16, предохранительную муфту 17, редуктор 18 и клиноременные передачи 19, 20, 21.

Механизм возвратно-поступательного движения рамки 12 состоит из жестко закрепленного на валу 10 упорного кольца 22, возвратной пружины 23, скользящих шпоночных соединений 24 и 25, закрепленного на рамке 12 эксцентрика 26 и установленного на раме 15 упорного ролика 27.

Работает машина для шлифования семян следующим образом. Электродвигатель 16 через предохранительную муфту 17, редуктор 18 и клиноременные передачи 19, 20, 21 приводит в движение соответственно вал 10 с рамкой 12 барабан 3 и ворошилку 2. При вращении шлифовальная рамка 12, благодаря скользящим шпоночным соединениям 24 и 25, эксцентрику 26, упорному ролику 27 и возвратной пружине 23 совершает также возвратно-поступательное движение вдоль оси вала 10. Как следствие, упругие резиновые рабочие пластины 13 совершают в пространстве движение по сложной траектории.

Семена из бункера-дозатора 1, где для предотвращения образования сводов семян предусмотрена ворошилка 2, выполненная в виде вала со штифтами, размещенными по винтовой линии, поступают во вращающийся барабан 3, где подхватываются совершающими сложное движение рабочими пластинами 13 и протягиваются по резиновому покрытию 7 барабана. При этом от семян откалываются шипики, и семена благодаря трению о резиновое покрытие 7 барабана и пластины 13, а также между собой интенсивно шлифуются. Упругость рабочих пластин 13 обеспечивает переменный зазор между ними и резиновым покрытием 7 барабана, что также ведет к интенсификации процесса шлифования. Транспортировка семян к выгрузному окну осуществляется за счет винтовых рифлений на рабочих пластинах 13. Степень шлифования семян зависит от времени пребывания материала в машине и регулируется соответственно величиной открытия заслонки 6 разгрузочного окна 5. Конструкция охватывающего барабан выгрузного лотка 14 не позволяет семенам просыпаться во время разгрузки при вращении барабана.

Заявляемая машина для шлифования семян обеспечивает качественное шлифование семян моркови с одновременным увеличением производительности.

Формула изобретения

1. Машина для шлифования семян, содержащая раму, механизм привода, бункер-дозатор, вращающийся горизонтальный шлифовальный барабан с разгрузочным окном, вращающийся рабочий орган, выгрузной лоток, отличающаяся тем, что внутренняя поверхность вращающегося горизонтального шлифовального барабана покрыта слоем резины, вращающийся рабочий орган выполнен в виде рамки, установленной с возможностью совершения вращательно-поступательного движения и снабженной упругими резиновыми пластинами, выполненными с винтовыми рифлениями, причем глубина и диаметр рифлений больше максимального размера семени моркови.

2. Машина по п.1, отличающаяся тем, что бункер-дозатор снабжен ворошилкой, выполненной в виде вала с штифтами, расположенными по винтовой линии.

3. Машина по п.1, отличающаяся тем, что разгрузочное окно снабжено заслонкой, а выгрузной лоток имеет конструкцию, охватывающую барабан.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.02.2006

Извещение опубликовано: 27.07.2007 БИ: 21/2007
