Патент на изобретение №2251207
|
||||||||||||||||||||||||||
(54) ТРЕХФАЗНЫЙ ТИРИСТОРНЫЙ КОММУТАТОР
(57) Реферат:
Изобретение относится к области электротехники и может использоваться в бесконтактных тиристорных ключах. Техническим результатом является повышение коэффициента полезного действия и упрощение. Новым в тиристорном коммутаторе, содержащем диодный мост 1 и два тиристора 2 и 3, подключенные к полюсам этого моста является объединение цепей управляющих электродов через резисторы 4 и 5 и введение в цепь одного резистора диода 7. Это позволяет использовать для управления один ключ 6. 1 з.п. ф-лы, 2 ил.

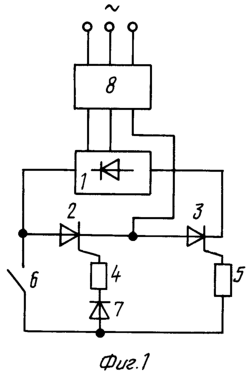

Изобретение относится к области электротехники и может использоваться в бесконтактных тиристорных ключах. Наиболее близким по технической сути и достигаемым результатом является трехфазный тиристорный коммутатор [1], содержащий четырехплечий диодный выпрямительный мост, между полюсами которого включены два согласно последовательно включенных тиристора, замыкающих полюса, и управляющие электроды тиристоров подключены к резисторам, ключ, подключенный первым выводом к резистору, соединенному с управляющим электродом тиристора, катод которого соединен с отрицательным полюсом моста. Недостаток устройства состоит в сложности, так как требуется силовой диод управления коммутатором. Кроме того, возрастают потери энергии. Целью изобретения является повышение коэффициента полезного действия и упрощение. Поставленная цель достигается за счет того, что второй вывод ключа соединен с положительным выводом моста, второй вывод резистора, подключенного к управляющему электроду тиристора, анодом соединенного с положительным выводом моста, через диод подключен к первому выводу ключа. Дополнительное отличие состоит в том, что встречно параллельно последнему тиристору включен второй диод. На фиг.1, 2 приведены схемы устройств применительно к пунктам формулы модели. На чертежах обозначено: 1 – диодный мост, 2, 3 – тиристоры, 4, 5 – резисторы, 6 – ключ, 7 – диод, 8 – нагрузки, 9 – диод. Как видно из чертежа, устройство включается в разрыв нулевой точки нагрузок 8. В выключенном состоянии ключа тиристоры 2, 3 не включены и нагрузки 8 обесточены. При замыкании ключа 6 тиристоры 2 и 3 включаются токами, подаваемыми через резисторы 4 и 5 с положительного вывода моста. Тиристоры 2, 3 замыкают нулевую точку нагрузок 8, которые оказываются таким образом подключены к сети. Диод 7 исключает протекание тока в отключенном состоянии ключа 6 из управляющего электрода тиристора 2 в управляющий электрод тиристора 3, что могло бы вызвать неполнофазный режим. На фиг.2 диод 9 обеспечивает подачу управления на тиристор 3 с его анода. Такое включение позволяет повысить быстродействие. Таким образом в предложенной схеме устраняется сильнотоковый диод, что и ведет к упрощению и снижению потерь электроэнергии. Источники информации: 1. Авторское свидетельство СССР №1007194, кл. Н 03 К 17/56, 1983, БИ №11.
Формула изобретения
1. Трехфазный тиристорный коммутатор, содержащий четырехплечий диодный выпрямительный мост, между полюсами которого включены последовательно два согласно включенных тиристора, замыкающих указанные полюса, и управляющие электроды тиристоров подключены к резисторам, ключ, присоединенный первым выводом к резистору, соединенному с управляющим электродом тиристора, катод которого подключен к отрицательному полюсу моста, отличающийся тем, что второй вывод ключа соединен с положительным выводом моста, второй вывод резистора, подключенного к управляющему электроду тиристора, анодом соединенного с положительным выводом моста, через диод присоединен к первому выводу ключа. 2. Трехфазный тиристорный коммутатор по п.1, отличающийся тем, что встречно параллельно тиристору, анодом соединенному с положительным выводом моста, включен второй диод.
