Патент на изобретение №2251198
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРИЧЕСКАЯ УСТАНОВКА С РЕГУЛИРОВАНИЕМ МОЩНОСТИ
(57) Реферат:
Изобретение относится к области электротехники и может использоваться в электротехнологических установках. Целью изобретения является повышение энергетических показателей и надежности. При полностью закрытых тиристорах моста (2) нагрузки (1) потребляют минимальную мощность из сети. При полностью открытых тиристорах моста (2) нагрузки потребляют максимальную мощность, которая больше предыдущей на 33,3%. При этом в указанном диапазоне регулирования значительно снижается потребление реактивной мощности из сети. В сеть генерируются минимальные высшие гармоники. Тиристоры моста (2) подвергаются воздействию напряжения в два раза меньшего, чем в известной установке. Это является техническим результатом. 2 ил.

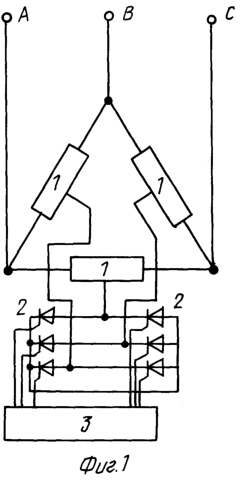

Изобретение относится к области электротехники и может использоваться в электротехнологических установках. Широкоизвестная электрическая установка /1/ с регулированием мощности, содержащая три нагрузки, соединенные треугольником, и трехфазный тиристорный выпрямительный мост с закороченными полюсами, обладает низким коэффициентом мощности, так как потребляет значительную реактивную мощность и генерирует в сеть значительный уровень высших гармоник. То есть такая установка обладает низкими энергетическими показателями. Кроме того тиристоры моста должны быть рассчитаны на относительно большое напряжение. Целью изобретения является повышение энергетических показателей и надежности. Поставленная цель достигается за счет того, что нагрузки снабжены отводами от середины, которые соединены с фазными выводами тиристорного моста. На фиг.1 и 2 представлены схемы установки. Три нагрузки 1 соединены треугольником. Средние выводы нагрузок 1 соединены с фазными выводами тиристоров выпрямительного моста 2, полюса которого закорочены. Управляющие входы тиристоров моста 2 соединены с блоком 3 управления. На фиг.1 нулевой провод (0) сети не используется, а на фиг.2 он подключен к закороченным полюсам моста 2. Устройство работает следующим образом. На нагрузки подается сетевое напряжение (фазы А, В, С). Блок 3 управления подает управляющие сигналы на тиристоры моста 3 с определенной фазой (фазовое управление) или скважностью (широтно-импульсная модуляция) в диапазоне от полного открытия до полного закрытия. При полностью закрытых тиристорах моста 2 нагрузки 1 потребляют минимальную мощность из сети. При полностью открытых тиристорах моста 2 нагрузки потребляют максимальную мощность, которая больше предыдущей на 33,3%. При этом в указанном диапазоне регулирования значительно снижается потребление реактивной мощности из сети. В сеть генерируются минимальные высшие гармоники. Тиристоры моста 2 подвергаются воздействию напряжения в два раза меньшего, чем в известной установке, что повышает надежность. Этим обеспечивается достижение поставленной цели. Источники информации: 1. Авторское свидетельство СССР №1195443. Трехфазный тиристорный коммутатор. Джус Н.И., Красник В.В., кл. Н 03 К 17/56. Oпубл. БИ 1985, №44.
Формула изобретения
Электрическая установка с регулированием мощности, содержащая три нагрузки, соединенные треугольником, и трехфазный тиристорный выпрямительный мост с закороченными полюсами, отличающаяся тем, что нагрузки снабжены отводами от середины, которые соединены с фазными выводами тиристорного моста.
РИСУНКИ
|
||||||||||||||||||||||||||
