(21), (22) Заявка: 2003112293/28, 25.04.2003
(24) Дата начала отсчета срока действия патента:
25.04.2003
(43) Дата публикации заявки: 10.11.2004
(45) Опубликовано: 27.04.2005
(56) Список документов, цитированных в отчете о поиске:
ТУ 4222-002-00104900-96. ОАО НПК “Электрические технологии”. г.Ставрополь, 1996. RU 2168728 A1, 10.09.2001. US 6094351 A, 25.07.2000. US 5210501 А, 11.05.1993. TW 394868 А, 21.06.2000. ЕР 0528634 А2, 12.08.1992. ЕР 1065508 А2, 15.06.2002. WO 91/19201 A3, 12.12.1991. GB 2157448 А, 23.10.1985. US 5736847 А, 30.09.1997.
Адрес для переписки:
355029, г.Ставрополь, ул. Мира, 448, ОАО НПК “Электрические технологии”, генеральному директору
|
(72) Автор(ы):
Гагиев С.У. (RU), Конопелько Д.В. (RU), Конопелько В.В. (RU)
(73) Патентообладатель(и):
Открытое акционерное общество Научно-производственная компания “Электрические технологии” (RU)
|
(54) УСТРОЙСТВО ДЛЯ СБОРА И ПЕРЕДАЧИ ДАННЫХ
(57) Реферат:
Изобретение относится к области приборостроения, а именно к технике сбора и обработки данных от счетчиков электрической энергии и мощности, и может быть использовано для передачи накопленных и расчетных данных по коммуникационным каналам в центр сбора информации. Сущность: устройство выполнено в виде блочно-модульной конструкции в едином конструктиве, который предназначен для навесного монтажа и состоит из корпуса 1 с защитной светопрозрачной крышкой 2 и отдельной крышкой 3 кроссового отсека, под которой расположены блоки зажимов 4 для подключения внешних цепей с помощью кабелей и приводов через кабельные муфты 5. В нижней части корпуса 1 расположены дополнительные вводные элементы 6, на которых располагаются соединители интерфейсов 7 (RS 485) и соединители интерфейсов 8 (RS 232). Внутри корпуса 1 в передней части установлен блок измерительный 9 в виде независимого функционального узла, представляющего измерительную часть устройства, закрепленного с помощью поворотного кронштейна 10, который обеспечивает возможный поворот блока измерительного 9 на 120° вокруг оси поворотного кронштейна 10 и тем самым обеспечивает санкционированный доступ с целью ремонта, наращивания функциональных возможностей или переконфигурирования устройства в зависимости от схемы его подключения, Технический результат: расширенный доступ к сменным модулям и модулю источника вторичного электропитания. 2 ил.

Изобретение относится к электронике, в частности, для сбора и обработки данных от счетчиков электрической энергии и мощности и может быть использовано для передачи накопленных и расчетных данных по коммуникационным каналам в центр сбора информации.
Известно устройство для сбора и передачи данных, состоящее из промышленного корпуса, внутри которого расположена системная плата центрального процессора с устанавливаемой на ней энергонезависимой памятью (см. Новые решения УСПД-RTU-325, ж. Измерение. RU, №6, декабрь 2002, с.21).
Недостатком данного устройства является сложность при монтаже и повышенная трудоемкость при переконфигурировании и изменении проекта построения АСКУЭ.
Наиболее близким по технической сущности и достигаемому положительному эффекту и принятый авторами за прототип является контроллер сбора и передачи данных КСД-01-166, входящий в состав аппаратно-программного комплекса “Поток-1”; данный контроллер является одноплатным прибором и состоит из корпуса, внутри которого располагается плата процессора (см. Комплекс аппратно-программных средств “Поток 1”. ТУ 4222-002-00104900-96. ОАО НПК “Электрические технологии”. 355029, г.Ставрополь, ул. Мира, 448).
Недостатками выбранного прототипа являются слабая ремонтопригодность, трудоемкость диагностирования неисправностей, невозможность использования функционального расширения.
Технический результат, который может быть получен с помощью предлагаемого устройства для сбора и передачи данных, сводится куниверсальности, гибкости конфигурации, высокой ремонтопригодности с преимуществами одноплатных конструкций, технологичности, низкой себестоимости в производстве.
Технический результат достигается с помощью устройства для сбора и передачи данных, содержащее корпус с защитной светопрозрачной крышкой и отдельной крышкой кроссового отсека, при этом внутри корпуса установлены блок измерительный, кросс-плата, сменные модули и модуль источника вторичного электропитания, при этом устройство снабжено дополнительными вводными элементами, расположенными в нижней части корпуса, а блок измерительный установлен в передней части устройства под светопрозрачной крышкой на поворотном кронштейне, причем блок выполнен в виде законченного функционального узла, установленного в корпусе, представляющего измерительную часть устройства, внутри которого расположена системная плата центрального процессора, а на лицевой стороне блока установлены жидкокристаллический буквенно-цифровой дисплей, световые индикаторы входных каналов, интерфейс IrDA, соединители интерфейсов и клавиатура, а под крышкой кроссового отсека расположены блоки зажимов для коммутации внешних цепей с помощью кабелей и проводов через кабельные муфты.
Технический результат достигается оригинальным расположением блока измерительного в передней части устройства под светопрозрачной крышкой на поворотном кронштейне, который дает возможность быстрого доступа к сменным модулям и модулю источника вторичного электропитания.

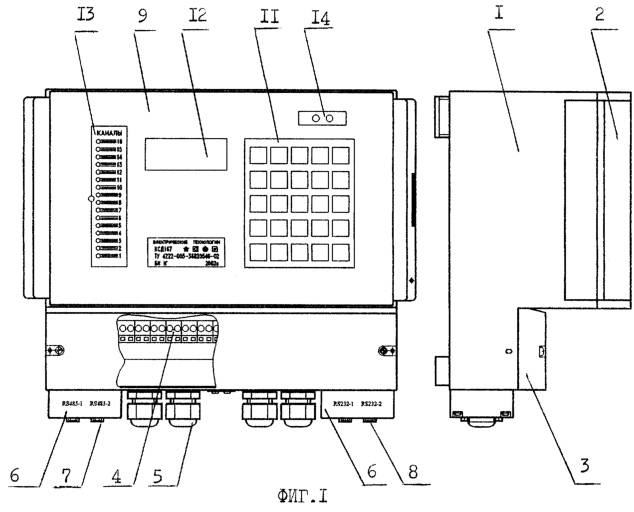

На фиг.1 дан общий вид устройства для сбора и передачи данных (УСПД), с лицевой стороны и вид сбоку.
На фиг.2 дано взаимное расположение блока измерительного, сменных модулей, модуля источника вторичного питания, кросс-платы.
Устройство для сбора и передачи данных имеет блочно-модульную конструкцию, выполненную в едином конструктиве, предназначенном для навесного настенного монтажа, и состоит из корпуса 1 с защитной светопрозрачной крышкой 2 и отдельной крышкой 3 кроссового отсека, под которой расположены блоки зажимов 4 для подключения внешних цепей с помощью кабелей и приводов (на фиг. не показаны) через кабельные муфты 5, что обеспечивает необходимый уровень защиты от проникновения пыли и влаги, в нижней части корпуса 1 расположены дополнительные вводные элементы 6, на которых располагаются соединители интерфейсов 7 (RS 485) и соединители интерфейсов 8 (RS 232). Внутри корпуса 1 в передней части установлен блок измерительный 9 в виде законченного функционального узла, представляющего измерительную часть устройства, закрепленного с помощью поворотного кронштейна 10, последний обеспечивает возможный поворот блока измерительного 9 на 120° вокруг оси поворотного кронштейна 10 и тем самым обеспечивает санкционированный доступ с целью ремонта, наращивания функциональных возможностей или переконфигурирования устройства в зависимости от схемы подключения автоматизированной системы (не показано), блок измерительный 9 выполнен в виде законченного функционального узла, установленного в корпусе (не пронумеровано), представляющего измерительную часть устройства, внутри которого расположена системная плата центрального процессора (не показана), при этом корпус обеспечивает защиту от несанкционированного доступа к плате блока измерительного 9. На лицевой стороне корпуса блока измерительного 9 расположена клавиатура 11, т.к. корпус 1 выполнен с защитной светопрозрачной крышкой 2, то с лицевой стороны корпуса блока измерительного 9 видны жидкокристаллический буквенно-цифровой дисплей 12, световые индикаторы 13 входных каналов и элементы интерфейса 14 (IrDA). Блок измерительный 9 посредством ленточного гибкого кабеля 15 соединен с кросс-платой 16, на которой расположены блоки зажимов 4 для коммутации внешних цепей и соединители 17 для установки дополнительных сменных модулей 18 расширения функциональных возможностей и модуля 19 источника вторичного электропитания.
Устройство для сбора и передачи данных работает следующим образом.
Электрические импульсы от счетчиков электрической энергии по кабелям (на фиг. не показано) через кабельные муфты 5 и блоки зажимов 4 поступают на кросс-плату 16, с которой посредством ленточного гибкого кабеля 15 импульсы попадают на плату блока измерительного 9, в котором происходит пересчет поступивших электрических импульсов в потребленную электрическую энергию и мощность. Помимо расчета энергетических параметров блок измерительный 9 производит накопление и сохранение расчетных параметров по временным интервалам. С помощью клавиатуры 11 и жидкокристаллического буквенно-цифрового дисплея 12 оператор просматривает накопленные и расчетные данные. Кроме жидкокристаллического буквенно-цифрового дисплея 12 оператор контролирует работу входных каналов с помощью световых индикаторов 13 и собирает поступившую информацию на переносной компьютер (не показан) через интерфейс 14 (IrDA) с последующим просмотром ее на переносном компьютере или других вычислительных устройствах. Электропитание блока измерительного 9 и дополнительных модулей осуществляется от модуля 19 источника вторичного электропитания, источник питания резервный (не показан), установленный в блоке измерительном 9, обеспечивает сохранение оперативных данных в случае отсутствия основного питания от модуля 19 источника вторичного электропитания. Контроль и передачу собранной информации на другие устройства автоматизированной системы (не показаны) осуществляют при помощи интерфейсов 7 (RS 485) и 8 (RS 232), соединители которых расположены в нижней части дополнительных вводных элементов 6. Наружное расположение соединителей интерфейсов 7, 8 обеспечивает быстрое подключение и соединение устройства в автоматизированную систему и тем самым оперативный сбор и контроль за потребленной электрической энергией на различных уровнях обслуживания. Конструкция УСПД позволяет оперативно наращивать функциональные возможности, так, при необходимости увеличения подключения дополнительных счетчиков или необходимости подключения УСПД в локальную сеть могут быть быстро установлены дополнительные сменные модули 18 расширения функциональных возможностей.
Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:
– высокую ремонтопригодность за счет своего блочно-модульного построения;
– универсальность;
– гибкость конфигурации;
– технологичность;
– низкую себестоимость в производстве;
– наращивание функциональных возможностей или переконфигурирования устройства в зависимости от схемы подключения автоматизированной системы.
Формула изобретения
Устройство для сбора и передачи данных, содержащее корпус с защитной светопрозрачной крышкой и отдельной крышкой кроссового отсека, при этом внутри корпуса установлены блок измерительный, кросс-плата, сменные модули и модуль источника вторичного электропитания, отличающееся тем, что оно снабжено дополнительными вводными элементами, расположенными в нижней части корпуса, а блок измерительный установлен в передней части устройства под светопрозрачной крышкой на поворотном кронштейне, причем блок выполнен в виде законченного функционального узла, установленного в корпусе, внутри которого расположена системная плата центрального процессора, а на лицевой стороне блока установлены жидкокристаллический буквенно-цифровой дисплей, световые индикаторы входных каналов, интерфейс IrDA, соединители интерфейсов и клавиатура, а под крышкой кроссового отсека расположены блоки зажимов для коммутации внешних цепей с помощью кабелей и проводов через кабельные муфты.
РИСУНКИ
|
|
