Патент на изобретение №2251092

(54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ВОДЫ И ПУЛЬПЫ ДОННЫХ ОТЛОЖЕНИЙ

(57) Реферат:

Изобретение относится к области отбора проб и может быть использовано при отборе проб воды и пульпы донных отложений. Устройство для отбора проб воды и пульпы донных отложений включает размещенный в защитном корпусе сосуд, крышку сосуда с закрепленными на ней стойками и пробкой для сосуда, связанную гибким звеном с грузоподъемным механизмом на судне обслуживания и имеющую закрепленные на защитном корпусе штоки и траверсу. Отверстия для штоков выполнены в размещенной между траверсой и защитным корпусом крышке. Устройство имеет рыхлители донных отложений и установленную между траверсой и крышкой пружину сжатия. Рыхлители донных отложений выполнены в виде скрепленных между собой одними концами пружин растяжения и ленты, на наружной поверхности которой закреплены скребки для рыхления донных отложений. Устройство снабжено закрепленными на нижнем торце защитного корпуса роликами, охватываемыми лентой, при этом вторые концы пружины растяжения и ленты закреплены на крышке. Изобретение обеспечивает надежность срабатывания рыхлителей и повышает надежность устройства для отбора проб воды и пульпы в работе. 1 з.п. ф-лы, 1 ил.

Изобретение относится к устройствам для отбора проб воды и пульпы донных отложений со дна водоема.

Известно устройство для отбора проб воды и пульпы донных отложений, включающее стеклянный сосуд с пробкой, обойму, подвеску и грузовой трос /см. авторское свидетельство СССР №351119, кл. G 01 N 1/10, 1970/.

Известно также устройство для отбора проб воды и пульпы донных отложений, включающее сосуд с пробкой, обойму, подвеску и грузовой трос, при этом сосуд снабжен защитным корпусом, подвеска выполнена в виде траверсы, жестко соединенной с корпусом при помощи штоков, а обойма выполнена в виде стоек, верхние концы которых жестко связаны между собой крышкой, установленной на штоках с возможностью перемещения и подпружиненной относительно траверсы, а нижние концы стоек снабжены рыхлителями /см. авторское свидетельство СССР №1612231, кл. G 01 N 1/10, 1988/.

Указанное устройство наиболее близко к предложенному по технической сущности и достигаемому результату и принимается в качестве прототипа.

К недостатку прототипа следует отнести частые отказы в работе пульпообразователей, закрепленных на нижних концах стоек несамотормозящей резьбой. Пульпа попадала в резьбовую часть деталей, клинила ее, и лопасти не вращались.

Технический результат изобретения – повышение надежности устройства для отбора проб воды и пульпы в работе.

Технический результат достигается тем, что в устройстве для отбора проб воды и пульпы, включающем размещенный в защитном корпусе сосуд, крышку сосуда с закрепленными на ней стойками и пробкой для сосуда, связанную гибким звеном с грузоподъемным механизмом на судне обслуживания и имеющие закрепленные на защитном корпусе штоки траверсу, причем отверстия для штоков выполнены в размещенной между траверсой и защитным корпусом крышке, рыхлители донных отложений и установленную между траверсой и крышкой пружину сжатия, согласно изобретению рыхлители донных отложений выполнены в виде скрепленных между собой одними концами пружины растяжения и ленты, на наружной поверхности которой закреплены скребки для рыхлых донных отложений, а устройство снабжено закрепленными на нижнем торце защитного корпуса роликами, охватываемыми лентой, при этом вторые концы пружины растяжения и ленты закреплены на крышке.

Кроме того, стойки выполнены с возможностью регулировки из высоты.

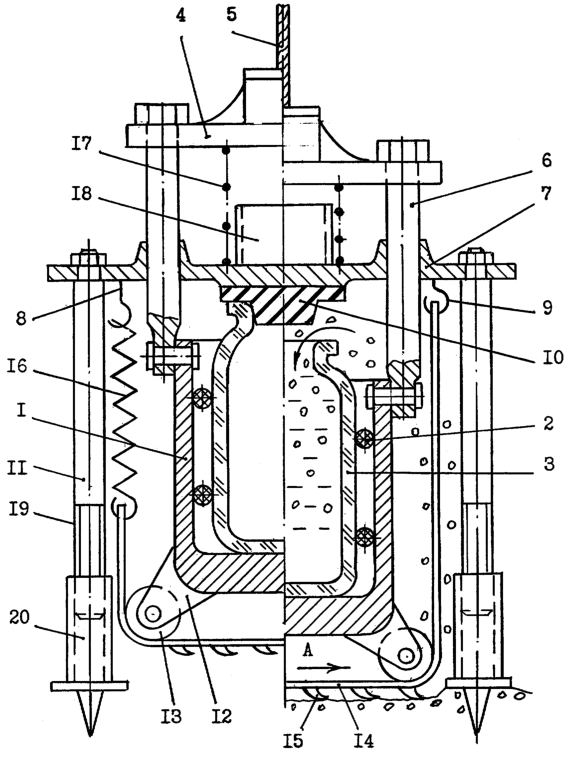

Изобретение иллюстрируется чертежом, на котором изображено предложенное устройство для отбора проб воды и пульпы, на левой проекции чертежа – в процессе спуска на дно, на правой – в процессе отбора воды и пульпы.

Устройство для отбора проб воды и пульпы донных отложений включает установленный в защитном корпусе 1 через эластичные прокладки 2 сосуд 3. Траверса 4 гибким звеном 5 /канатом/ связана с грузоподъемным механизмом на судне обслуживания /не показано/. В траверсе имеются штоки 6, закрепленные на корпусе 1 и проходящие через отверстия в крышке 7, на нижней поверхности которой закреплены крюки 8 и 9, а также пробка 10, закрывающая горловину сосуда.

По периферии крышки закреплены по крайней мере три стойки 11, а на нижнем торце корпуса 1 посредством кронштейнов 12 установлены ролики 13, на которых размещена лента 14 с закрепленными на ней скребками 15. Один конец ленты закреплен на крюке 9, а второй конец – через пружину растяжения 16 закреплен на крюке 8. Между крышкой и траверсой размещена пружина 17 сжатия с направляющей 18.

Нижние концы стоек имеют резьбовые участки 19, размещенные в башмаках 20, свинчиванием или навинчиванием последних можно изменить общую высоту стоек.

Работает предложенное устройство следующим образом.

Устройство на канате 5 опускают на дно водоема, предварительно установив в зависимости от толщины донных отложений высоту стоек 11. При спуске сосуд 3 плотно закрыт пробкой 10 под действием веса крышки 7 со стойками 11, а также усилием пружины 17. При достижении дна водоема крышка со стойками останавливается, а остальные узлы устройства продолжают опускаться /как это изображено на правой части чертежа/. Горловина сосуда открывается для приема воды и пульпы под действием веса траверсы со штоками, сосуда и корпуса, пружина 16 растягивается. Лента 14 со скребками 15 начинает перемещение на роликах 13 в направлении стрелки А. Скребки при своем перемещении поднимают со дна водоема несвязную массу отложений, которые с придонной водой заполняют сосуд.

После этого начинают подъем устройства на судно обслуживания, сосуд плотно закрывается крышкой, предохраняя отобранную пробу воды и пульпы от размывания при подъеме.

При необходимости взять чистую пробу воды рыхлитель донных отложений не устанавливают, снимая его с крюков 8 и 9.

Предложенное устройство для отбора проб воды и пульпы донный отложений позволяет повысить надежность срабатывания рыхлителя и всего устройства в целом.

Формула изобретения

1. Устройство для отбора проб воды и пульпы донных отложений, включающее размещенный в защитном корпусе сосуд, крышку сосуда с закрепленными на ней стойками и пробкой для сосуда, связанную гибким звеном с грузоподъемным механизмом на судне обслуживания и имеющую закрепленные на защитном корпусе штоки и траверсу, при этом отверстия для штоков выполнены в размещенной между траверсой и защитным корпусом крышке, рыхлители донных отложений и установленную между траверсой и крышкой пружину сжатия, отличающееся тем, что рыхлители донных отложений выполнены в виде скрепленных между собой одними концами пружин растяжения и ленты, на наружной поверхности которой закреплены скребки для рыхления донных отложений, а устройство снабжено закрепленными на нижнем торце защитного корпуса роликами, охватываемыми лентой, при этом вторые концы пружины растяжения и ленты закреплены на крышке.

2. Устройство по п.1, отличающееся тем, что стойки выполнены с возможностью регулировки их высоты.

РИСУНКИ
