Патент на изобретение №2250969

(54) КРОВЛЯ ИЗ ЛИСТОВЫХ ЭЛЕМЕНТОВ

(57) Реферат:

Изобретение относится к области строительства, а именно к кровлям зданий. Технический результат изобретения заключается в обеспечении регулирования формы поверхности кровли независимо от конфигурации перекрытий здания и в проведении неповреждающего ремонта кровли за счет крепления корытообразного лотка к конструкциям перекрытия системой пластин и регулируемых по высоте винтовых стяжек, а также закрепления листов кровли в лотке прижимным профилем. 2 ил.

Изобретение относится к области строительства, в частности к кровлям для промышленных и гражданских объектов.

Известна кровля из закрепленных к конструкциям перекрытия листовых элементов с профилированными продольными торцами /а.с. 1586524, Е 04 D 1/06, 1987 г./.

Недостатком известного устройства является сложность выполнения стыковых участков кровли, невозможность замены элементов кровли без ее разрушения, наличие выступающих над поверхностью фланцев, нежелательных при использовании передвижных устройств и механизмов для обслуживания и ремонта кровли.

Известна кровля из закрепленных к конструкциям перекрытия листовых элементов с профилированными продольными торцами и расположенным между ними лотком /а.с.937668, Е 04 В 11/02, 1980 г./.

Недостаток известного устройства заключается в сложности эксплуатационного контроля и ремонта лотка, низкой тепло-, гидро- и звукоизоляции кровли, сложности выполнения криволинейной конфигурации кровли.

Задачей заявленного изобретения является создание универсальной кровли, позволяющей регулировать форму ее поверхности независимо от неровностей конструкций перекрытия здания, обеспечение эксплуатационного контроля и неповреждающего ремонта или замены стыковых элементов без повреждения соседних участков, обеспечение требуемого уровня тепло-, гидро- и звукоизоляции кровли, возможность прокладки под кровлей различных коммуникаций и неразрушающий доступ к ним.

Выполнение указанной задачи обеспечивается тем, что лоток выполнен корытообразной формы, снабжен подкладными пластинами с закрепленным на них рядом штырей, продольные торцы смежных листов кровли выполнены корытообразными и закреплены в лотке аналогичным по конфигурации прижимным профилем посредством винтов, установленных в штырях; на конструкциях перекрытия установлен ряд опорных пластин, закрепленных анкерами со звукоизолирующими прокладками, на опорных пластинах установлены скобы, на которых при помощи винтов с регулировочными прокладками закреплена балка с рядом промежуточных пластин, которые, в свою очередь, соединены с подкладными пластинами лотка посредством регулируемых по высоте винтовых стяжек.

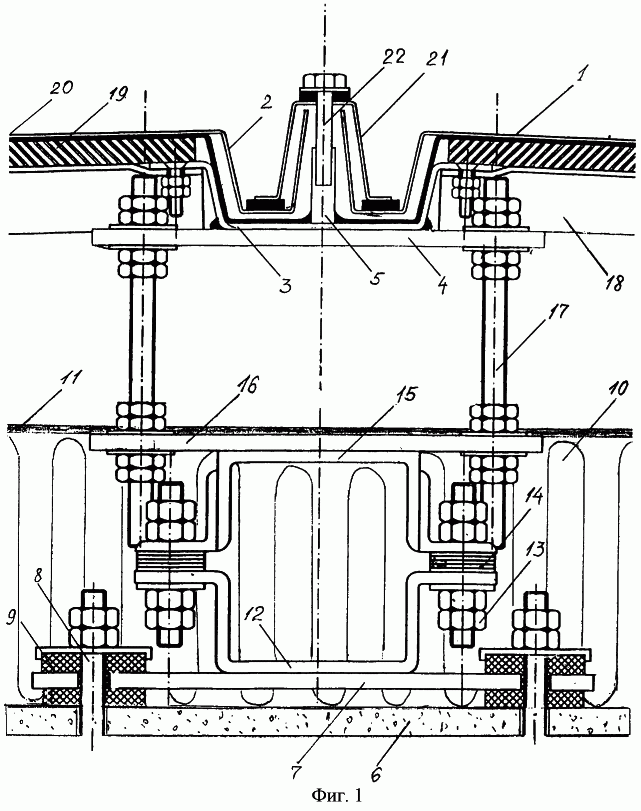

На фиг.1 изображена кровля из листовых элементов, продольный разрез;

на фиг.2 – то же, поперечный разрез.

Устройство включает листовые кровельные элементы 1 с продольными профилированными торцами 2 корытообразной формы, расположенный между смежными элементами кровли корытообразный лоток 3 с подкладными пластинами 4, на которых закреплен ряд штырей 5. На конструкциях перекрытия 6 установлен ряд опорных пластин 7, закрепленных анкерами 8 со звукоизолирующими прокладками 9, и закреплен слой утеплителя 10 и гидроизоляции 11. На опорных пластинах 7 закреплены скобы 12, на которых при помощи винтов 13 с регулировочными прокладками 14 закреплена балка 15, с установленным на ней рядом промежуточных пластин 16, которые посредством регулируемых по высоте винтовых стяжек 17 соединены с подкладными пластинами 4 корытообразного лотка 3. К кромкам лотка 3 закреплены поперечные балки 18, на которых установлены опорные плиты 19 со слоем гидроизоляции 20 и кровельные элементы 1. Корытообразные торцы 2 смежных листов 1 кровли закреплены в лотке 3 внешним аналогичным по конфигурации прижимным профилем 21 посредством винтов 22, установленных в штырях 5 лотка 3. Для закрепления конструкции наклонной кровли предусмотрены регулируемые тяги 23.

Устройство работает следующим образом.

На поверхности перекрытия 6 здания производится разметка осей установки корытообразных лотков 3 кровли. По осям установки лотков 3 посредством анкерных болтов 8 со звукоизолирующими прокладками 9 производится крепление ряда опорных пластин 7 с закрепленными на них скобами 12. На скобах 12 при помощи винтов 13 с регулировочными прокладками 14 крепится балка 15, например, в виде швеллера с закрепленным на нем рядом промежуточных пластин 16. На промежуточных пластинах 16 с требуемой регулировкой по высоте для обеспечения требуемой конфигурации кровли крепятся винтовые стяжки 17, к которым крепятся подкладные пластины 4 лотка 3. К рамкам лотка 3 крепятся поперечные балки 18, на которых устанавливаются опорные плиты 19, например листы фанеры, по ним укладывается гидроизоляционная прокладка 20 и листы 1 кровли. Продольные торцы 2 смежных листов 1 кровли посредством прижимного профиля 21 и герметика крепятся винтами 22 к штырям 5 лотка 3.

Изобретение является промышленно применимым и может быть использовано для зданий со сложной конфигурацией кровли.

Формула изобретения

Кровля, характеризующаяся тем, что включает закрепленные к конструкциям перекрытия листовые элементы и лоток, снабженный подкладными пластинами с закрепленными на них штырями, продольные торцы смежных листовых элементов выполнены корытообразными и закреплены в лотке аналогичным по конфигурации прижимным профилем посредством винтов, установленных в штырях; на конструкциях перекрытия установлены закрепленные к ним анкерами со звукоизолирующими прокладками опорные пластины, на опорных пластинах установлены скобы, на которых, при помощи винтов с регулировочными прокладками закреплена балка с расположенными на ней промежуточными пластинами, которые, в свою очередь, соединены с подкладными пластинами лотка посредством регулируемых по высоте винтовых стяжек.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.11.2005

Извещение опубликовано: 27.01.2007 БИ: 03/2007
